Bedienungsanleitung / Operation Instructions / Manuel d'utilisation / Manual de
instrucciones / Istruzioni per l'uso

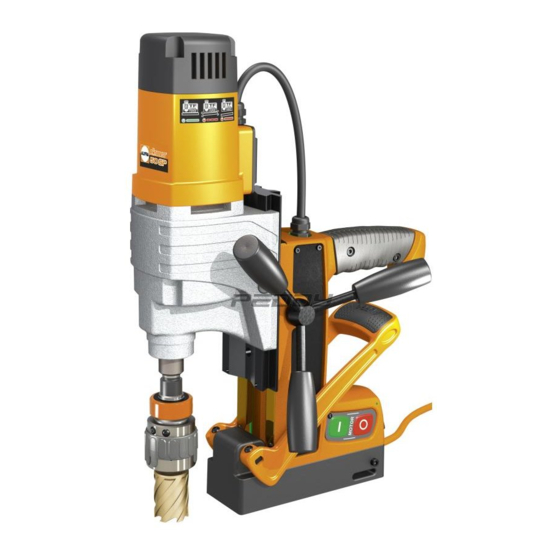

ALFRA ROTABEST RB 50 SP
Metallkernbohrmaschine
Metal Core Drilling Machine
Perceuse à socle magnétique
Taladro magnético
Carotatore a base magnetica
Art.-Nr. 18850 / Prod.-No. 18850 / Art.-n° 18850 / Nº de producto 18850 / N. articolo 18850
Verwandte Anleitungen für ALFRA ROTABEST RB 50 SP
Inhaltszusammenfassung für ALFRA ROTABEST RB 50 SP
- Seite 1 Bedienungsanleitung / Operation Instructions / Manuel d'utilisation / Manual de instrucciones / Istruzioni per l’uso ALFRA ROTABEST RB 50 SP Metallkernbohrmaschine Metal Core Drilling Machine Perceuse à socle magnétique Taladro magnético Carotatore a base magnetica Art.-Nr. 18850 / Prod.-No. 18850 / Art.-n° 18850 / Nº de producto 18850 / N. articolo 18850...
- Seite 2 Inhaltsverzeichnis / Contents / Table des matières / Índice Sicherheitshinweise, Bestimmungsgemäße Verwendung, Technische Daten, Verfügbares Zubehör, Gerätebeschreibung, Inbetriebnahme, Magnetsensor LED, Motor Not Aus, Deaktivieren des Sensors und des automatischen Motor Not Vor Inbetriebnahme Seite 3 Aus, Motor LED auf dem Bedienfeld, Kohlen- lesen und Verschleißkontrolle, Arbeiten mit Kernbohrern, Besonderheiten aufbewahren!
- Seite 3 Sicherheitshinweise Beim Arbeiten mit dieser Maschine entstehen durch unsachgemäße Handhabung und / oder schlechte Wartung erhebliche Gefahren, die zu schweren Unfällen mit erheblichen körperlichen Schäden und Zerstörung der Maschine führen können. Bitte lesen und befolgen Sie die folgenden Informationen und Sicherheitshinweise dieser Bedienungsanleitung sehr genau und wenden Sie sich bei Fragen an den Hersteller.
- Seite 4 Technische Daten Art.-Nr.: 18850 Bezeichnung: Rotabest RB 50 SP Leistungsaufnahme: 1200 Watt Lastdrehzahl: 250/ 450 -min Werkzeugaufnahme: Spannung: 230 V 50/60 Hz Bohr Ø max. in Stahl - Kernbohrer: 12 - 50 mm - Spiralbohrer: bis Ø16 mm DIN 338 Hub: 100 mm + 47 mm Höhenverstellung an Schlitten...
- Seite 5 Gerätebeschreibung Die Magnetkernbohrmaschine kann mit einem mechanisch schaltbaren Permanentmagneten an ferromagnetischen Werkstücken befestigt werden. Hierfür muss der Hebel des Magneten herunter gedrückt werden und die Sicherheitslasche korrekt einrasten. Über das Bedienfeld mit großen Tasten kann der Motor ein- und ausgeschaltet werden. Die LED auf dem Motorbedienfeld und an der Maschine verdeutlichen den Betriebszustand des Motors und die Haftkraft des Magneten.
- Seite 6 Inbetriebnahme Sie erhalten eine vollständig montierte Magnetkernbohrmaschine und eine detaillierte Bedienungsanleitung. Bitte prüfen Sie bei erhalt der Ware den Zustand auf etwaige Transportschäden und einen vollständigen Lieferumfang. Andernfalls kontaktieren Sie umgehend den Hersteller. Vor dem ersten Gebrauch unbedingt die Bedienungsanleitung lesen! Zuerst Kabel und Stecker auf Beschädigung prüfen und den Netzstecker einstecken.
- Seite 7 Magnet-Sensor-LED Die LED über dem Bedienfeld signalisiert den Zustand der Maschine und die Haftung des Magneten. Magnet aus LED aus Motor aus Magnet an und ausreichende Haftkraft LED grün Motor kann beliebig ein/aus – geschaltet werden Magnet an und sehr geringe Haftkraft. Arbeiten Sie nur mit sehr niedrigem Vorschub LED rot Motor kann beliebig ein/aus –...
- Seite 8 Hierbei wird auch die Motor-Not-Aus Funktion deaktiviert. Verletzungsgefahr. Ausschließlich der Anwender ist für einen sachgerechten, sicheren Umgang mit der Kernbohrmaschine verantwortlich. Motor LED auf dem Bedienfeld Die LED auf dem Bedienfeld signalisiert den Zustand des Motors und der Kohlebürsten. Motor aus LED aus Motor an LED grün...
- Seite 9 Arbeiten mit Kernbohrer Auswerferstift (Zentrierstift) durch den Kernbohrerkopf schieben. Kernbohrer mit Weldonschaft, werden mit den Klemmschrauben (DIN 913) auf den beiden Spannflächen festgespannt. Immer Handschuhe tragen da scharfkantig. Verletzungsgefahr! Den Kernbohrer aufsetzen und das Werkstück anbohren bis die ganze Schnittfläche als Kreisring ausgebildet ist.
- Seite 10 Gleitflächen regelmäßig reinigen, neu ölen und die Vorspannung des Schlittens einstellen Jährlich… das Getriebeöl oder Getriebefett erneuern Warten, prüfen und reparieren dürfen nur Elektrofachkräfte nach den im jeweiligen Land gültigen Vorschriften. Nur Original-ALFRA-Ersatzteile verwenden. Ersatzteilübersicht am Ende dieser Bedienungsanleitung.
- Seite 11 EG-Konformitätserklärung Hiermit erklären wir, Alfred Raith GmbH 2. Industriestr. 10 68766 Hockenheim dass die Metallkernbohrmaschine ALFRA Rotabest RB 50SP folgenden Richtlinien entspricht: Maschinenrichtlinie: 2006/42/EG Niederspannungsrichtlinie: 2006/95/EG Elektromagnetische Verträglichkeit (EMV): 2004/108/EG RoHs-Richtlinie: 2011/65/EU Folgende Normen oder normative Dokumente wurden angewandt: Maschinenrichtlinie:...
- Seite 48 Ersatzteile / Spare Parts / Pièces de rechange / Piezas de recambio...
- Seite 49 Gewindestift set screw ISO7380-M4X8-10.9 Senkkopfschraube countersunk screw 189414044.RB50SP Alu-Typenschild 40P aluminium type plate W1452-3,5x10-10.9 Linsenkopfschraube lens head screw 189414039 Aufkleber Alfra Doming Alfra sticker 189414072 Seitenblende -rechts- side cover-right- 189301003 Zahnstange -152mm- rack cooling unit –complete- 189412033 Kühlmittelbehälter -komplett- 189414019...
- Seite 50 Explosionszeichnung Motor / Exploded drawing motor / Vue éclatée moteur / Despiece del motor Änderungen vorbehalten Subject to modifications Sous réserve de modifications Sin previo aviso Con riserva di modifiche...
- Seite 52 Alfred Raith GmbH Tel. 06205-3051-0 2. Industriestr. 10 Fax 06205-3051-150 D-68766 Hockenheim Internet: www.alfra.de E-Mail: info@alfra.de...
