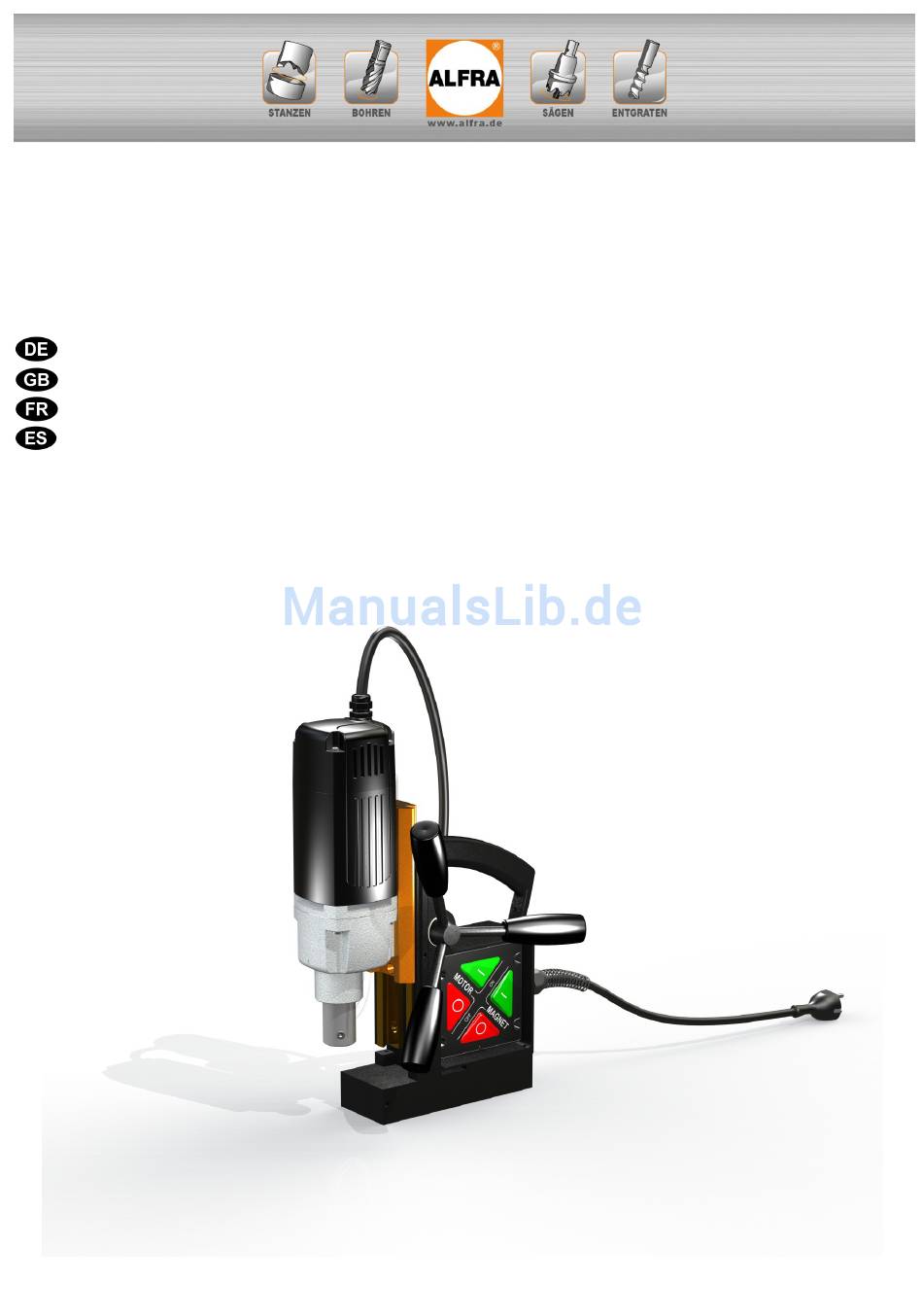

Bedienungsanleitung / Operation Instructions / Manuel d'utilisation / Manual de
instrucciones

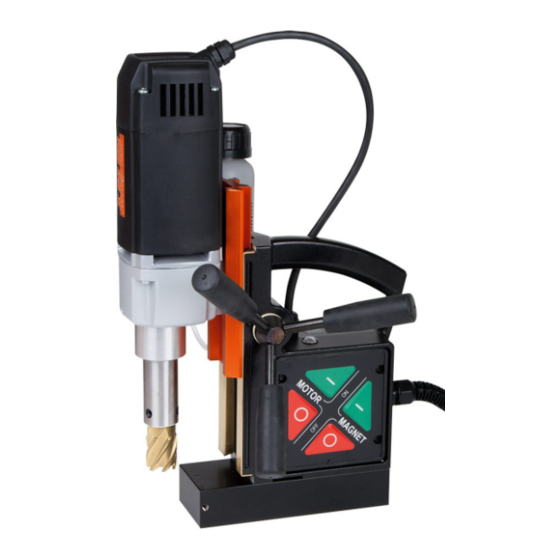

ALFRA ROTABEST RB35X
Metallkernbohrmaschine
Metal Core Drilling Machine
Perceuse à socle magnétique
Taladro electromagnético
Artikel Nr. 18700.110 / Prod.-No. 18700.110 / N° de produit 18700.110 / Nº de producto 18700.110
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für ALFRA ROTABEST RB35X
Inhaltszusammenfassung für ALFRA ROTABEST RB35X
- Seite 1 Bedienungsanleitung / Operation Instructions / Manuel d'utilisation / Manual de instrucciones ALFRA ROTABEST RB35X Metallkernbohrmaschine Metal Core Drilling Machine Perceuse à socle magnétique Taladro electromagnético Artikel Nr. 18700.110 / Prod.-No. 18700.110 / N° de produit 18700.110 / Nº de producto 18700.110...
- Seite 2 Inhaltsverzeichnis / Contents / Table des matières / Índice Sicherheitshinweise, Bestimmungsgemäße Verwendung, Technische Daten, Mitgeliefertes Zubehör, Gerätebeschreibung, Vor Inbetriebnahme Ein- und Ausschalten, Arbeiten mit Kernbohrer, Arbeiten mit lesen und Seite 3 Vollbohrer, Reinigen und Pflegen, Warten und Reparieren, aufbewahren! EG Konformitätserklärung, Zubehör, Explosionszeichnung, Ersatzteilliste.
- Seite 3 Sicherheitshinweise Bei Bohren an Wänden und Decken muss die Metallkernbohrmaschine durch die mitgelieferte Sicherheitskette abgesichert werden. Die Magnethaftkraft bleibt bei einer Stromunterbrechung nicht erhalten. Der ausgebohrte Kern wird automatisch vom Auswerferstift ausgestoßen. Der Auswerferstift kann bei unsachgemäßer Handhabung brechen. Nur unbeschädigte Anschlussleitungen und Verlängerungsleitungen verwenden und regelmäßig auf Beschädigung überprüfen.
-
Seite 4: Technische Daten
Technische Daten Artikel – Nr.: 18700.110 Bezeichnung: Rotabest RB35X Leistungsaufnahme: 1100 Watt Lastdrehzahl: -min Werkzeugaufnahme: 19 mm Weldon-Direktaufnahme Kühlmittelzufuhr: integriert Spannung: 110 V 50/60 Hz Magnethaftkraft: 9000 N Bohr Ø max. in Stahl - Kernbohrer: 12 - 35 mm - Spiralbohrer:... -
Seite 5: Gerätebeschreibung
Gerätebeschreibung A) Antriebsmotor E) Aussparung für Sicherheitsgurt B) Weldon-Aufnahme F) Bedienfeld C) Stellschrauben zum Justieren des Schlittens G) Drehkreuz D) Magnetfuß 1 – Magnet ON 2 – Motor ON 3 – Magnet OFF 4 – Motor OFF... - Seite 6 (Artikel Nr. 18150). • Bei Arbeiten an Wänden und Decken die Bohreinheit mit Sicherheitskette sichern. Bei diesen Arbeiten empfehlen wir das Kühlen durch ein Spray (Alfra BIO 4000, Artikel Nr. 21040). • Den Antriebsmotor durch Betätigen der Taste MOTOR ON einschalten.
- Seite 7 Nur Original ALFRA Ersatzteile verwenden. Ersatzteilübersicht am Ende dieser Bedienungsanleitung. Die Metallkernbohrmaschinen Alfra Rotabest sollten nach ca. 250 Betriebsstunden von unserer Alfra Werkstatt oder Vertragspartnern gewartet werden. Das Getriebeöl (Lubcon, Turmogearoil PE 150 300 ml) sollte ebenso wie die Kohlebürsten erneuert werden.
- Seite 8 EG Konformitätserklärung Hiermit erklären wir, Alfred Raith GmbH 2. Industriestr. 10 68766 Hockenheim dass die Metallkernbohrmaschine ALFRA Rotabest RB35X folgenden Richtlinien entspricht: Maschinenrichtlinie: 2006/42/EG Niederspannungsrichtlinie: 2006/95/EG Elektromagnetische Verträglichkeit (EMV): 2004/108/EG Folgende Normen oder normative Dokumente wurden angewandt: EMV- Richtlinie: EN 55014-1:2006...
- Seite 27 Zubehör / Accessories / Accessoires / Accesorios Alfra Rotabest HSS Co Kernbohrer Alfra Rota Quick HSS Co Core Cutter Fraises à carotter Alfra Rotabest HSS-Co Ø 12 –32 mm Schnitttiefe 25 mm Ø 12 – 32 mm Cutting depth 25 mm Ø...
- Seite 28 Coolant unit Dispositif de lubrification Artikel - Nr. 189311241 Product -No. 189311241 Nro. d’article 189311241 Alfra Bio 4000 Schneid- und Bohrspray Alfra Bio 4000 Cutting Oil Aérosol de lubrifiant de coupe et de perçage Artikel - Nr. 21040 Product -No. 21040 Alfra Bio 4000 Nro.
- Seite 29 Ersatzteile / Spare Parts / Pièces de rechange...
- Seite 30 Pos. Menge Art.-Nr. 189401050 Ständergehäuse 35X Housing 35X chassis 189301052 Mess. Führungsschiene brass guide rail, lardon de glissière, 189401088 Schlitten slide glissoir 189301003 Zahnstange -152mm- rack crémaillère Zylinderschrauben 189020612 hexagon socket screw vis à tête DIN 6912 189020512 Zylinderschrauben DIN 912 hexagon socket screw vis à...
- Seite 32 Pos. Menge Art.-Nr. Motor, kpl motor moteur 189401093 Kappe, PG9 cap for motor housing couvercle du moteur 189502050 Entstörkondensator interference capacitor condensateur d'antiparasitage 189502065 Kohlebürsten, kpl. 189502054 carbon Brush charbon 6,3x10x18 Spindelrad spindle gear pignon 189302214 Passscheibe 17/24x0,2 washer rondelle 189302018 Rillenkugellager deep groove ball...
- Seite 36 Alfred Raith GmbH Tel. 06205-3051-0 2. Industriestr. 10 Fax 06205-3051-150 DE-68766 Hockenheim Internet: www.alfra.de E-mail: info@alfra.de...
