ALFRA RB 35B Bedienungsanleitung
Verwandte Anleitungen für ALFRA RB 35B
Inhaltszusammenfassung für ALFRA RB 35B

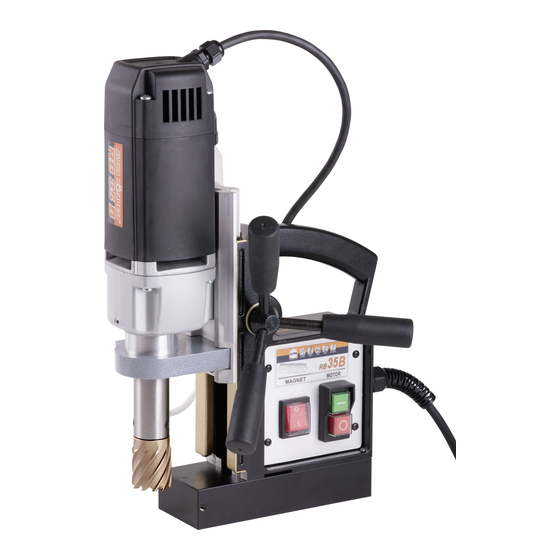

- Seite 1 Bedienungsanleitung / Operation manual / Mode d‘emploi / Manual de instrucciones / ALFRA ROTABEST RB 35B Metallkernbohrmaschine Metal Core Drilling Machine Perceuse à socle magnétique Taladro electromagnético Art-Nr. 18400 / Prod.-No. 18400 / N° de produit 18400 / Nº de producto 18400...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise Bestimmungsgemäße Verwendung, Technische Daten, Verfügbares Zubehör Gerätebeschreibung Inbetriebnahme, Arbeiten mit Kernbohrern Arbeiten mit Vollbohrern, Wartung und Inspektion EG-Konformitätserklärung Explosionszeichnung und Ersatzteilliste Vor Inbetriebnahme Bedienungsanleitung lesen und aufbewahren! Contents Safety Instructions Specified Conditions of Use, Technical Data, Available Accessories Description Start-up, Working with Annular Cutters Working with Twist Drills, Maintenance and Inspection... -
Seite 3: Sicherheitshinweise
Sehr geehrter Kunde, vielen Dank, dass Sie sich für ein ALFRA-Produkt entschieden haben. Lesen Sie diese Bedienungsanleitung vor der ersten Verwendung Ihres neuen Gerätes aufmerksam durch und heben Sie sie auf, um bei Bedarf darin nachschlagen zu können. Sicherheitshinweise Beim Arbeiten mit Metallkernbohrmaschinen können unsachgemäße Handhabung und/oder schlechte Wartung die Maschine beschädigen und schwere Verletzungen verursachen. -
Seite 4: Bestimmungsgemäße Verwendung, Technische Daten, Verfügbares Zubehör
Vollbohrern für den gewerblichen Einsatz in Industrie und Handwerk bestimmt und darf nur in wettergeschützter Umgebung verwendet werden. Die Maschine lässt sich waagerecht, senkrecht und über Kopf einsetzen. Technische Daten Art.-Nr. und Bezeichnung: 18400 Rotabest RB 35B Leistungsaufnahme: 1100 Watt Lastdrehzahl:... -
Seite 5: Gerätebeschreibung
Gerätebeschreibung Die Magnetkernbohrmaschine kann mit einem schaltbaren Elektromagneten an ferromagnetischen Werkstücken befestigt werden. Über das Bedienfeld (E) mit den großen Schaltern können der Elektromagnet (C) und der Motor (A) ein- und ausgeschaltet werden. Eine sich selbst justierende Schwalbenschwanzführung, an der der Motor befestigt ist, kann über das Drehkreuz (F) in der Höhe verstellt werden. -
Seite 6: Inbetriebnahme, Arbeiten Mit Kernbohrern
Bei Arbeiten an Wänden und Decken die Bohreinheit mit einer Sicherheitskette sichern. Bei diesen Arbeiten empfehlen wir das Kühlen durch ein Spray (Alfra BIO 4000, Art.-Nr. 21040). 4. Den Antriebsmotor durch Betätigen des Schalters MOTOR ON (3) einschalten. -
Seite 7: Arbeiten Mit Vollbohrern, Wartung Und Inspektion
Getriebeöl oder Getriebefett erneuern nach ca. 250 Betriebsstunden sollten die Kohlebürsten ausgetauscht werden Warten, prüfen und reparieren dürfen nur Elektrofachkräfte nach den im jeweiligen Land gültigen Vorschriften. Verwenden Sie nur Original-ALFRA-Ersatzteile. Eine ausführliche Ersatzteilübersicht finden Sie am Ende dieser Bedienungsanleitung. -
Seite 8: Eg-Konformitätserklärung
EG-Konformitätserklärung Hiermit erklären wir, Alfra GmbH 2. Industriestr. 10 68766 Hockenheim dass die Metallkernbohrmaschine ALFRA Rotabest RB 35B folgenden Richtlinien entspricht: Maschinenrichtlinie: 2006/42/EG Niederspannungsrichtlinie: 2006/95/EG Elektromagnetische Verträglichkeit (EMV): 2004/108/EG RoHs-Richtlinie: 2011/65/EU Folgende Normen oder normative Dokumente wurden angewandt: Maschinenrichtlinie: EN 61029-1:2009... - Seite 27 VKS 125 PSG4 Wenn Sie mehr über diese oder andere Produkte erfahren möchten, fragen Sie Ihren ALFRA-Händler oder besuchen Sie uns auf unserer Homepage, auf Facebook oder auf YouTube. For more information on these or further products, contact your ALFRA distributor or visit our homepage.
-
Seite 28: Explosionszeichnung Und Ersatzteilliste
Ersatzteilübersicht / Spare Parts/ Pièces de rechange/ Piezas de recambio... - Seite 29 Ständergehäuse 189412076 housing RB 35X châssis RB 35X carcasa RB 35X RB 35X plaque d’identification placa de características 189412090 Typenschild RB 35B name plate RB 35B RB 35B RB 35B 189412091 Aufkleber label autocollant adhesivo DIN1476-M2,5x8,0 Kerbnagel grooved drive stud clou cannelé...
- Seite 30 of the motor du moteur Ersatzteilübersicht Motor / Spare Parts / Pièces de rechange / Piezas de recambio motor Änderungen vorbehalten Subject to modifications Sous réservede modifications...
- Seite 31 Menge Art.-Nr. Pos. Beschreibung Description Description Qty. Prod.-No. Motor 230 Volt Moteur 230 volt 189401099 Motor (w/o gear) 230 Volt (ohne Getriebe) (sans boîte de vitesse) Motor 110 Volt Moteur 110 volt 189401099.110 Motor (w/o gear) 110 Volt (ohne Getriebe) (sans boîte de vitesse) Motorkappe cap for motor housing...
- Seite 32 Stand 04/2017 Alfra GmbH • 2. Industriestraße 10 • 68766 Hockenheim • Tel.: +49 (0) 62 05/30 51-0 Fax: +49 (0) 62 05/30 51-150 • Internet: www.alfra.de • E-Mail: info@alfra.de...
