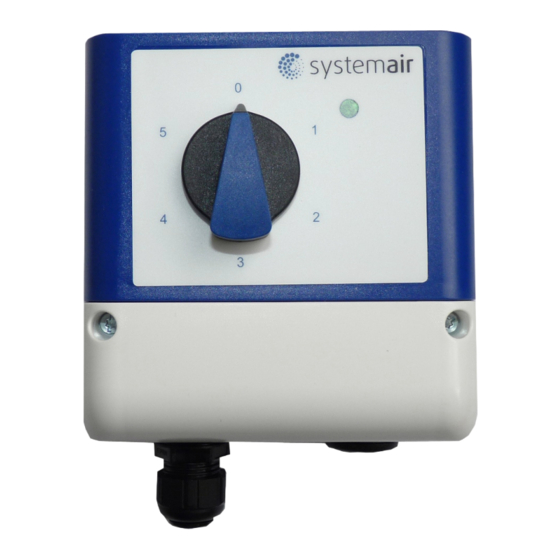

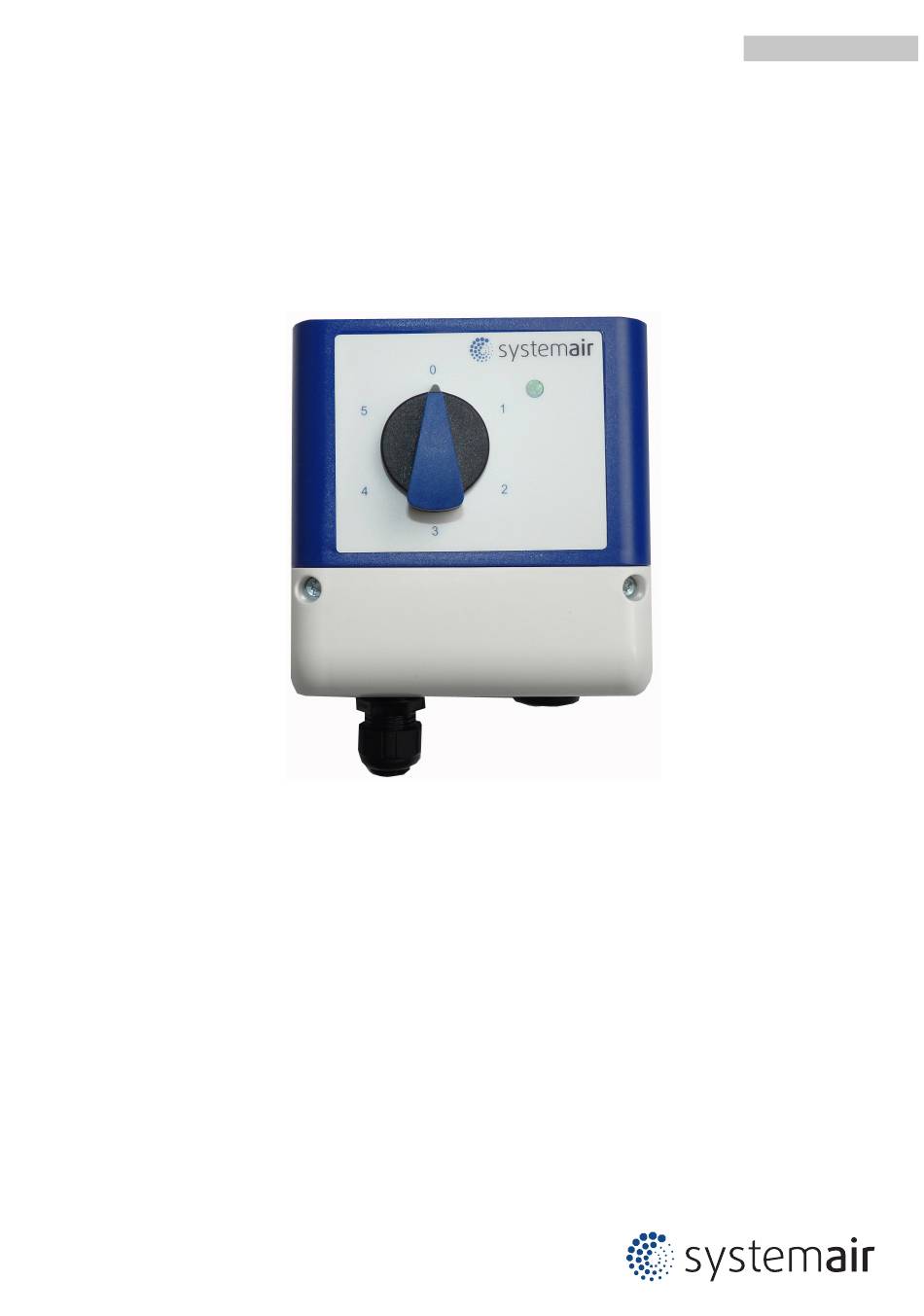

- Seite 1 S-5EC 5-Stufenpotenziometer Betriebsanleitung Aufbewahren zum Nachschlagen! L-BAL-E265-D 1608 Index 002 Art.-Nr.
-
Seite 2: Inhaltsverzeichnis
Betriebsanleitung S-5EC Inhaltsübersicht 1 Allgemeine Hinweise ........ -
Seite 3: Allgemeine Hinweise
Betriebsanleitung S-5EC Allgemeine Hinweise 1 Allgemeine Hinweise 1.1 Bedeutung der Betriebsanleitung Lesen Sie vor Installation und Inbetriebnahme sorgfältig diese Be- triebsanleitung, um einen korrekten Gebrauch sicherzustellen! Wir weisen darauf hin, dass diese Betriebsanleitung nur geräte- bezogen und keinesfalls für die komplette Anlage gilt! Die vorliegende Betriebsanleitung dient zum sicherheitsgerechten Arbeiten an und mit dem genannten Gerät. -
Seite 4: Produktübersicht
Betriebsanleitung S-5EC Produktübersicht Kenntnisse über Sicherheitsregeln, EG-Richtlinien, Unfallverhü- tungsvorschriften und der entsprechenden nationalen Vorschrif- ten sowie regionale und innerbetriebliche Vorschriften besitzen. Das Gerät ist ausschließlich für die in der Auftragsbestätigung • genannten Aufgaben bestimmt. Eine andere oder darüber hi- nausgehende Benutzung, wenn nicht vertraglich vereinbart, gilt als nicht bestimmungsgemäß. -
Seite 5: Lagerung
Betriebsanleitung S-5EC Produktübersicht Information Ein direktes Umschalten von Stufe “0” auf Stufe “5” bzw. von Stufe “5” auf Stufe “0” ist nicht möglich! 3.2 Lagerung Das Gerät muss trocken und wettergeschützt in Originalverpa- • ckung gelagert werden. Vermeiden Sie extreme Hitze- oder Kälteeinwirkung. -
Seite 6: Montage
Betriebsanleitung S-5EC Montage 4 Montage 4.1 Allgemeine Hinweise Achtung! Vor der Montage Gerät aus Verpackung nehmen und auf even- • tuelle Transportschäden überprüfen! Eine Montage auf vibrierendem Untergrund ist nicht zulässig! • Bei der Montage auf Leichtbauwänden dürfen keine unzulässig •... -
Seite 7: Elektrische Installation
Betriebsanleitung S-5EC Elektrische Installation Bohrschablone auf Verpackung Senkrechte Montage Bohrschablone drilling template Schraube 4,5 mm screw max 4,5 mm 91 mm Gehäuse / housing 106 mm 1 Deckelschraube (Anziehdrehmoment 1,1 Nm) 5 Elektrische Installation 5.1 EMV-gerechte Installation der Steuerleitungen Um Einstreuungen zu vermeiden, muss auf ausreichenden Ab- stand zu Netz- und Motorleitungen geachtet werden. -
Seite 8: Ausgangsspannung 0
Betriebsanleitung S-5EC Elektrische Installation 5.3 Ausgangsspannung 0 - 10 V Anschluss an den Klemmen “A” und “GND” (I Technische Daten). Information Die Ausgangsspannung ist direkt von der Versorgungsspan- • nung abhängig! Ausgänge mehrerer Geräte dürfen nicht miteinander verbunden • werden! Es besteht keine Potenzialtrennung zwischen Versorgungs- •... -
Seite 9: Beispiel: Stufen Und Mögliche Ausgangsspannungen
Betriebsanleitung S-5EC Elektrische Installation Potenziometer "Offset" Über das interne Potenziometer "Offset" kann die Ausgangsspan- Offset nung reduziert werden. Rechtsanschlag (Werkseinstellung) = keine Reduzierung. • Linksanschlag = maximale Reduzierung der Ausgangsspan- • nung um 25 %. Stecker "J1 Step 5" Mit internem Stecker "J1 Step 5" kann gewählt werden, ob die Step 5 Einstellung mit dem Potenziometer "Offset"... -
Seite 10: Eingang Zur Ansteuerung Der Led
Betriebsanleitung S-5EC Elektrische Installation 5.4 Ansteuerung der LED Mit internem Stecker "J2 LED" kann gewählt werden, ob die LED den Betrieb des Potenziometers meldet oder ob diese über einen externen Kontakt angesteuert wird. Stecker "J2 LED" LED Betriebsmeldung Potenziometer Stecker "J2" in Position unten (Werkseinstellung) = "int"... -
Seite 11: Anhang
Betriebsanleitung S-5EC Anhang 6 Anhang 6.1 Technische Daten S-5EC Art.-Nr. 76738 (349073-42) Spannungsversorgung 10 V DC (+10 %) Max. Stromaufnahme ca. 7,5 mA Max. Belastung Ausgang 0...10 V 0,1 mA Gehäuse PC (Polycarbonat) Brandschutzklasse UL94V0 Gebrauchslage senkrecht Schutzart IP54 nach EN 60529 Gewicht ca. -
Seite 12: Anschlussplan
Betriebsanleitung S-5EC Anhang 6.2 Anschlussplan S-5EC Offset Step 5 Offset 10V GND A LED GND Spannungsversorgung Ausgang Status Voltage supply Output Open-Collector 10 V DC 0, 2, 4, 6, 8, 10 V = 0.1 mA) SGSW04K1 04.02.2016 1 Spannungsversorgung 10 V DC... -
Seite 13: Herstellerhinweis
Betriebsanleitung S-5EC Anhang 6.4 Herstellerhinweis Unsere Produkte sind nach den einschlägigen internationalen Vor- schriften gefertigt. Haben Sie Fragen zur Verwendung unserer Produkte oder planen Sie spezielle Anwendungen, wenden Sie sich bitte an: Systemair Industrievägen 3 73930 Skinnskatteberg Telefon:+46 (0) 222 440 00 Telefax:+46 (0) 222 440 99 mailbox@systemair.se...
