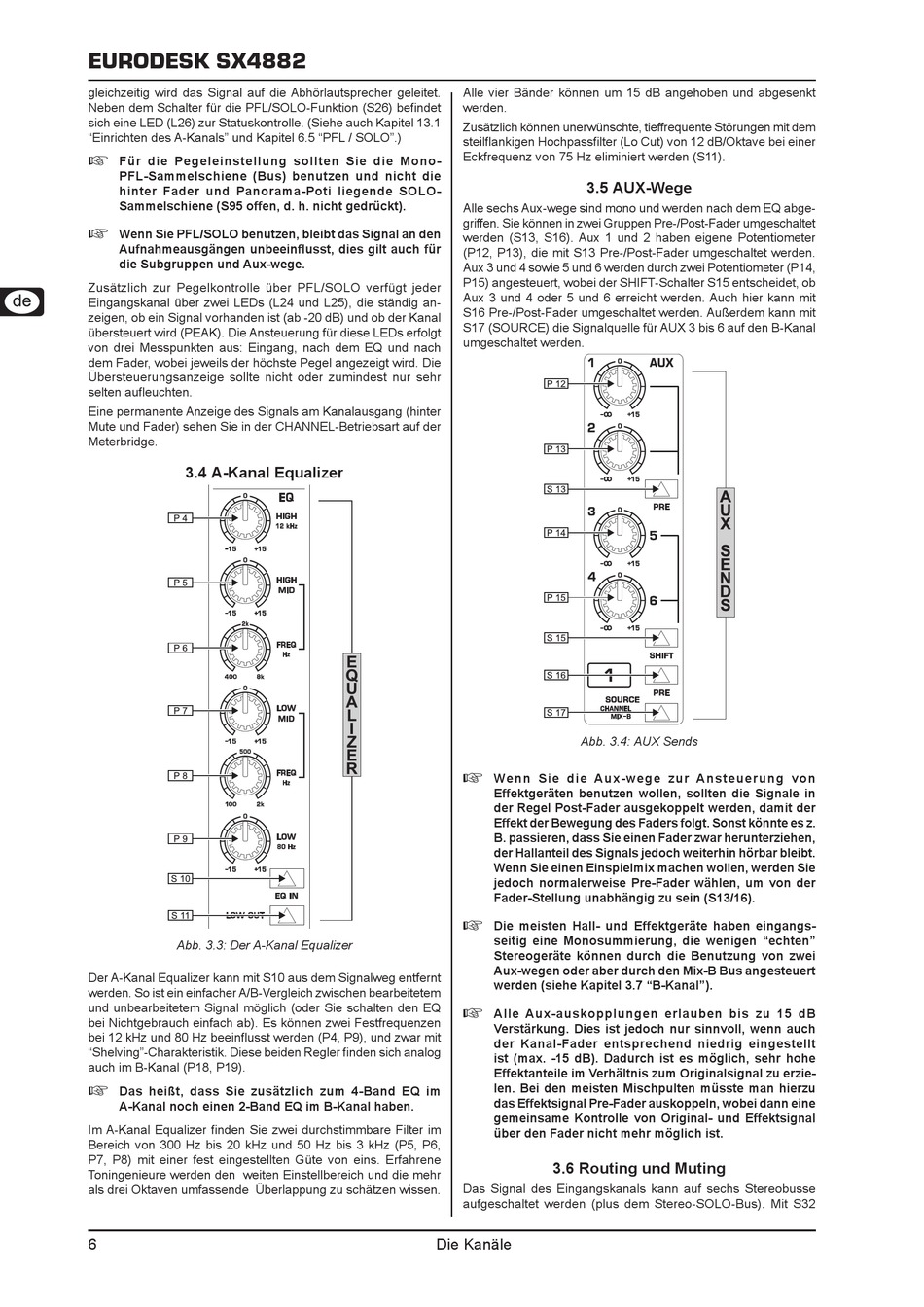

EURODESK SX4882
gleichzeitig wird das Signal auf die Abhörlautsprecher geleitet.
Neben dem Schalter für die PFL/SOLO-Funktion (S26) befindet
sich eine LED (L26) zur Statuskontrolle. (Siehe auch Kapitel 13.1
"Einrichten des A-Kanals" und Kapitel 6.5 "PFL / SOLO".)
+
Für die Pegeleinstellung sollten Sie die Mono-
PFL-Sammelschiene (Bus) benutzen und nicht die
hinter Fader und Panorama-Poti liegende SOLO-
Sammelschiene (S95 offen, d. h. nicht gedrückt).
+
Wenn Sie PFL/SOLO benutzen, bleibt das Signal an den
Aufnahmeausgängen unbeeinflusst, dies gilt auch für
die Subgruppen und Aux-wege.
Zusätzlich zur Pegelkontrolle über PFL/SOLO verfügt jeder
Eingangskanal über zwei LEDs (L24 und L25), die ständig an-
zeigen, ob ein Signal vorhanden ist (ab -20 dB) und ob der Kanal
übersteuert wird (PEAK). Die Ansteuerung für diese LEDs erfolgt
von drei Messpunkten aus: Eingang, nach dem EQ und nach
dem Fader, wobei jeweils der höchste Pegel angezeigt wird. Die
Übersteuerungsanzeige sollte nicht oder zumindest nur sehr
selten aufleuchten.
Eine permanente Anzeige des Signals am Kanalausgang (hinter
Mute und Fader) sehen Sie in der CHANNEL-Betriebsart auf der
Meterbridge.
3.4
A-Kanal Equalizer
Abb. 3.3:
Der A-Kanal Equalizer
Der A-Kanal Equalizer kann mit S10 aus dem Signalweg entfernt
werden. So ist ein einfacher A/B-Vergleich zwischen bearbeitetem
und unbearbeitetem Signal möglich (oder Sie schalten den EQ
bei Nichtgebrauch einfach ab). Es können zwei Festfrequenzen
bei 12 kHz und 80 Hz beeinflusst werden (P4, P9), und zwar mit
"Shelving"-Charakteristik. Diese beiden Regler finden sich analog
auch im B-Kanal (P18, P19).
Das heißt, dass Sie zusätzlich zum 4-Band EQ im
+
A-Kanal noch einen 2-Band EQ im B-Kanal haben.
Im A-Kanal Equalizer finden Sie zwei durchstimmbare Filter im
Bereich von 300 Hz bis 20 kHz und 50 Hz bis 3 kHz (P5, P6,
P7, P8) mit einer fest eingestellten Güte von eins. Erfahrene
Toningenieure werden den weiten Einstellbereich und die mehr
als drei Oktaven umfassende Überlappung zu schätzen wissen.
6
Alle vier Bänder können um 15 dB angehoben und abgesenkt
werden.
Zusätzlich können unerwünschte, tieffrequente Störungen mit dem
steilflankigen Hochpassfilter (Lo Cut) von 12 dB/Oktave bei einer
Eckfrequenz von 75 Hz eliminiert werden (S11).
3.5
Alle sechs Aux-wege sind mono und werden nach dem EQ abge-
griffen. Sie können in zwei Gruppen Pre-/Post-Fader umgeschaltet
werden (S13, S16). Aux 1 und 2 haben eigene Potentiometer
(P12, P13), die mit S13 Pre-/Post-Fader umgeschaltet werden.
Aux 3 und 4 sowie 5 und 6 werden durch zwei Potentiometer (P14,
P15) angesteuert, wobei der SHIFT-Schalter S15 entscheidet, ob
Aux 3 und 4 oder 5 und 6 erreicht werden. Auch hier kann mit
S16 Pre-/Post-Fader umgeschaltet werden. Außerdem kann mit
S17 (SOURCE) die Signalquelle für AUX 3 bis 6 auf den B-Kanal
umgeschaltet werden.
Abb. 3.4:
Wenn Sie die Aux-wege zur Ansteuerung von
+
Effektgeräten benutzen wollen, sollten die Signale in
der Regel Post-Fader ausgekoppelt werden, damit der
Effekt der Bewegung des Faders folgt. Sonst könnte es z.
B. passieren, dass Sie einen Fader zwar herunterziehen,
der Hallanteil des Signals jedoch weiterhin hörbar bleibt.
Wenn Sie einen Einspielmix machen wollen, werden Sie
jedoch normalerweise Pre-Fader wählen, um von der
Fader-Stellung unabhängig zu sein (S13/16).
+
Die meisten Hall- und Effektgeräte haben eingangs-
seitig eine Monosummierung, die wenigen "echten"
Stereogeräte können durch die Benutzung von zwei
Aux-wegen oder aber durch den Mix-B Bus angesteuert
werden (siehe Kapitel 3.7 "B-Kanal").
+
Alle Aux-auskopplungen erlauben bis zu 15 dB
Verstärkung. Dies ist jedoch nur sinnvoll, wenn auch
der Kanal-Fader entsprechend niedrig eingestellt
ist (max. -15 dB). Dadurch ist es möglich, sehr hohe
Effektanteile im Verhältnis zum Originalsignal zu erzie-
len. Bei den meisten Mischpulten müsste man hierzu
das Effektsignal Pre-Fader auskoppeln, wobei dann eine
gemeinsame Kontrolle von Original- und Effektsignal
über den Fader nicht mehr möglich ist.
3.6
Routing und Muting
Das Signal des Eingangskanals kann auf sechs Stereobusse
aufgeschaltet werden (plus dem Stereo-SOLO-Bus). Mit S32
Die Kanäle
AUX-Wege
AUX Sends
