3.1 Summen-Equalizer in einer Beschallung

In diesem Einsatzgebiet werden die ULTRAGRAPH PROs wohl am häufigsten
anzutreffen sein.
Um optimale Ergebnisse zu erzielen, sollten Sie einige Punkte beachten:
Bevor Sie mit der Frequenzgangkorrektur der Anlage beginnen, hat es sich
in der Praxis als nützlich erwiesen, zuerst Musik- und Sprachprogramme
„unkorrigiert" über die Anlage laufen zu lassen. Treten Verzerrungen auf,
sind diese Übersteuerungen innerhalb der Anlage als erstes zu beheben.
Sehr wichtig ist auch die Lautsprecheraufstellung. Kein Equalizer der Welt
kann einen durch Reflexionen von Wänden und Decken „verwaschenen„ Klang
wesentlich verbessern. Sehr oft lassen sich dagegen durch Veränderung von
Lautsprecheraufstellung und -ausrichtung drastische Verbesserungen erzielen.
Bei einer Mehrweg-Aktivanlage sollte auch zuerst eine Laufzeit- und
Phasenkorrektur vorgenommen werden (die SUPER-X PRO CX3400
Frequenzweiche von BEHRINGER bietet durch ihre variablen Trennfrequenzen,
die Phasenumkehrschalter und die elektronische Laufzeitkorrektur alle dafür
benötigten Werkzeuge). Erst dann kommt der ULTRAGRAPH PRO zum Zuge.
Störgeräusche (z. B. Netzbrummen) sowie sehr schmal-bandige Resonanzen
sollten Sie zuerst mit Hilfe des ULTRAGRAPH PRO eliminieren (siehe auch
Kap. 3.2.1). Dies sollte unbedingt vor dem Einstellen des Klangs geschehen.
Nach dieser Editierung haben Sie eine Grundeinstellung; von ihr ausgehend
sollten Sie den manuellen Feinabgleich vornehmen.
Dafür gilt:
Nicht für jeden Einsatzzweck ist eine lineare Übertragungskurve ideal.
Bei Sprachübertragungen z. B. ist die Verständlichkeit am wichtigsten.
Im Bassbereich sollte deshalb die Übertragungskurve abfallen, da unterhalb
des Grundtonbereichs der Stimme nur noch Störungen (Trittschall)
übertragen werden.
Extrem tiefe und extrem hohe Frequenzen werden in der Regel sehr viel
schwächer übertragen. Es hat keinen Zweck, einer kleinen Gesangsbox einen
Frequenzgang bis unter 50 Hz „aufzwingen" zu wollen; das Ergebnis sind neben
höherem Leistungsbedarf höchstens teure Lautsprecherreparaturen.
◊ Berücksichtigen Sie bei allen Einstellungen die physikalischen Grenzen
Ihrer Systeme.
Wenn Sie das System möglichst präzise auf die gewünschte Übertragungskurve
eingestellt haben, schreiten Sie den Hörbereich ab, um von allen Standorten
einen Höreindruck zu gewinnen. Vergessen Sie nicht, während der Hörtests
regelmäßig Pausen einzulegen und verschiedene Musik- oder Sprach programme
zu übertragen, damit Sie ein Gefühl für das Übertragungsverhalten der Anlage
und auch für den Raum bekommen.
◊
Gute Equalizer-Einstellungen benötigen viel Zeit und Geduld!
Sind extreme Einstellungen des Equalizers erforderlich, um einen
brauchbaren Frequenzgang zu erzielen, so ist dies ein Alarmzeichen,
das auf einen schwerwiegenden Fehler in der Beschallungsanlage oder
Raumakustik hinweist.
Ein Equalizer ist keine Lösung für schlechte Tonanlagen, aber er ist ein äußerst
nützliches und effektives Klangwerkzeug für die musikalische Feinabstimmung.
Mittels Feinabstimmung lassen sich oft erstaunliche Verbesserungen im Bereich
der akustischen Durchdringung und in der gesamten Klangqualität einer
Anlage erzielen.

3.2 Equalizer im Monitorweg

Für den Einsatz eines ULTRAGRAPH PRO im Monitorweg gilt grundsätzlich das
gleiche wie für den Einsatz als Stereo-Summen-Equalizer.
Prinzipiell sollte die Bühnenlautstärke so gering wie möglich sein, denn:
1. das Gehör wird geschont,
2. es gibt weniger Rückkopplungsprobleme und
3. es wird leichter, einen guten Frontsound zu erzielen.
Oft wird die Monitorlautstärke während eines Konzertes erhöht. Nutzen Sie
eventuelle Konzertpausen, um alle Monitorwege um ca. 3 dB in der Lautstärke
herunterzusetzen. Diese Reduzierung wird von den Musikern nicht oder kaum
wahrgenommen, da sich das Gehör während der Pause etwas erholen kann.
Sie gewinnen dabei wertvollen Headroom.
Extrem tiefe Frequenzen werden in der Regel ganz herunter gezogen, um einen
„mulmigen" Bühnensound durch tieffrequente Rückkopplungen zu vermeiden.
Benutzen Sie hierzu das Low Cut-Filter und stellen Sie es so ein, dass die extrem
tiefen Rückkopplungen verschwinden und der Monitorsound trans parenter wird.
VP1220F
EP2000
ULTRAGRAPH PRO FBQ3102
XENYX X2222USB

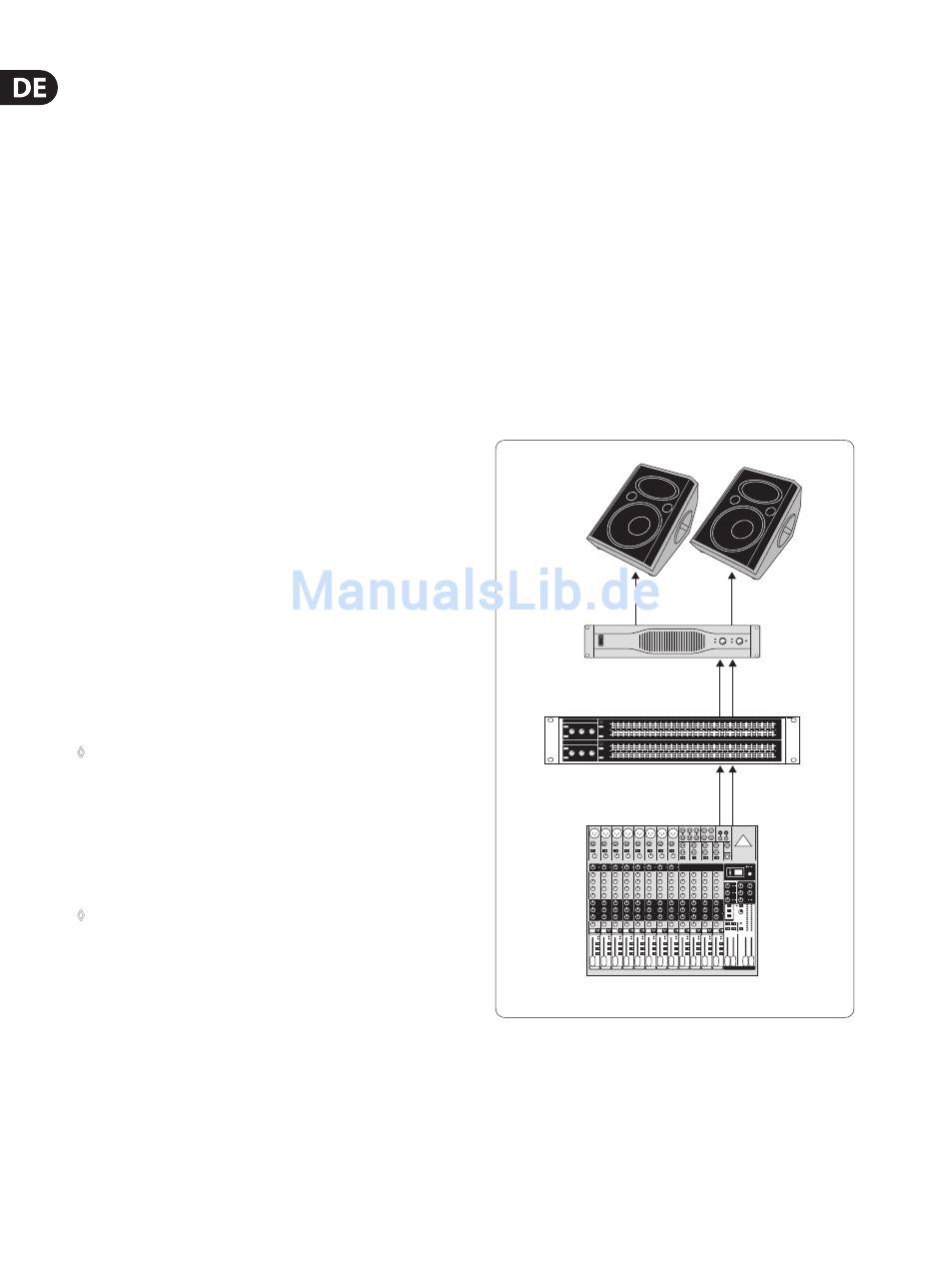

Abb. 3.2: Der ULTRAGRAPH PRO FBQ3102 in einer Monitoranlage
