V-ZUG AG
Dunstabzug
DF-N5 / DF-N6
Bedienungsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für V-ZUG DF-N5

Inhaltszusammenfassung für V-ZUG DF-N5

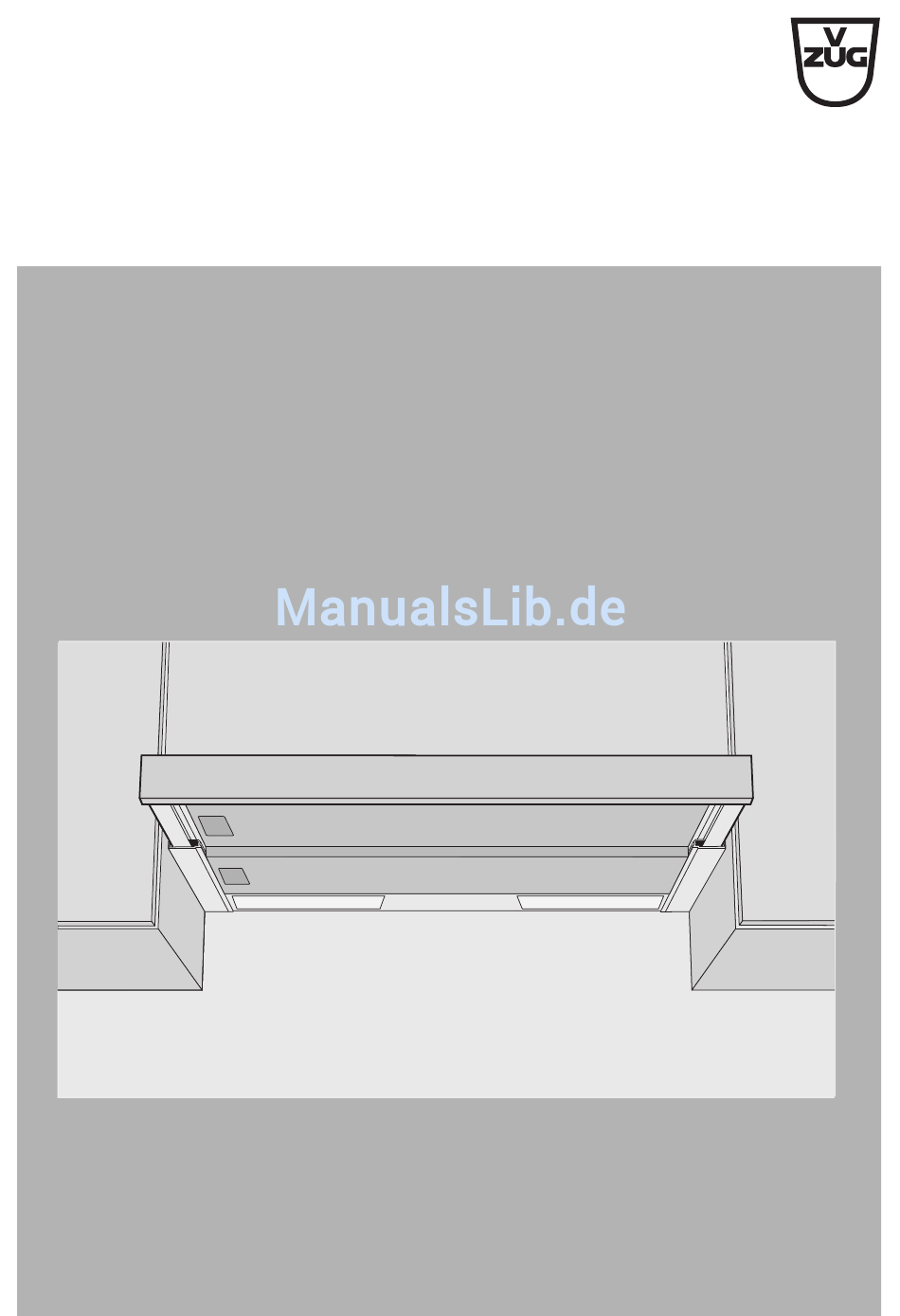

  • Seite 1 V-ZUG AG Dunstabzug DF-N5 / DF-N6 Bedienungsanleitung...
  • Seite 2 – Beschreibt die Reaktion des Gerätes auf einen Arbeitsschritt. • Markiert eine Aufzählung. Kennzeichnet nützliche Anwenderhinweise. Gültigkeitsbereich Die Modellnummer entspricht den ersten 3 Ziffern auf dem Typenschild. Diese Bedienungsanleitung gilt für die Modelle: Modell-Nr. Masssystem DF-N5 DF-N6 Ausführungsabweichungen sind im Text erwähnt. © V-ZUG AG, CH-6301 Zug, 2012...

  • Seite 3: Inhaltsverzeichnis

    Inhalt 1 Sicherheitshinweise 1.1 Vor der ersten Inbetriebnahme ....... . . 4 1.2 Bestimmungsgemässe Verwendung .

  • Seite 4: Sicherheitshinweise

    Sicherheitshinweise Das Gerät entspricht den anerkannten Regeln der Technik und den einschlägigen Sicherheitsvorschriften. Um Schäden und Unfälle zu vermeiden, ist jedoch ein sachgemässer Umgang mit dem Gerät Voraussetzung. Bitte beachten Sie die Hinweise in dieser Bedienungsanleitung. Gemäss IEC 60335-1 gilt vorschriftsgemäss: •...

  • Seite 5: Bestimmungsgemässe Verwendung

    1 Sicherheitshinweise Bestimmungsgemässe Verwendung • Das Gerät ist zum Absaugen von Dunst über einer Kochstelle im Haushalt vorgesehen. • Reparaturen, Veränderungen oder Manipulationen am oder im Gerät, insbesondere an Strom führenden Teilen, dürfen nur durch den Hersteller, seinen Kundendienst oder eine ähnlich qualifizierte Person ausgeführt werden.

  • Seite 6: Zum Gebrauch

    1 Sicherheitshinweise Zum Gebrauch • Wenn das Gerät sichtbare Beschädigungen aufweist, nehmen Sie es nicht in Betrieb und wenden Sie sich an unseren Kundendienst. • Sobald eine Funktionsstörung entdeckt wird, muss das Gerät vom Stromnetz getrennt werden. • Wenn die Anschlussleitung des Gerätes beschädigt ist, muss sie vom Kundendienst ersetzt werden, um Gefährdung zu vermeiden.
  • Seite 7 1 Sicherheitshinweise • Bei gleichzeitigem Benutzen von anderen Geräten – welche mit Gas oder anderen Brennstoffen betrieben werden – muss eine ausreichende Frisch- luftzufuhr gewährleistet sein. Gilt nicht für Umluftgeräte. • Bei gleichzeitigem Betrieb von Feuerungen (z. B. Holz-, Gas-, Öl- oder Kohleheizgeräte) ist ein gefahrloser Betrieb nur möglich, wenn am Standort des Gerätes der Raumunterdruck von 4 Pa (0,04 mbar) nicht überschritten wird.

  • Seite 8: Gerätebeschreibung

    Gerätebeschreibung Das Gerät dient zur Entlüftung einer Kochstelle und wird in der Regel im Oberschrank eingebaut. Das vorliegende Modell kann im Abluftbetrieb wie auch im Umluftbetrieb eingesetzt werden. Abluftmodell Der über der Kochstelle anfallende Dunst wird durch das integrierte Gebläse abgesogen.

  • Seite 9: Ausrüstung

    2 Gerätebeschreibung Ausrüstung • Flachauszug • 1 Absauggebläse mit 4 Leistungsstufen • 2 Metall-Fettfilter • Beleuchtung • 1 Aktivkohlefilter (nicht im Lieferumfang inbegriffen) Das Absauggebläse besitzt 4 Leistungsstufen: • 1 = geringe, 2 = mittlere, 3 = starke, 4 = intensive Förderleistung. •...

  • Seite 10: Aufbau

    2 Gerätebeschreibung Aufbau 1 Flachauszug 4 Griff 2 Bedienungselemente 5 Beleuchtung 3 Metall-Fettfilter 6 Beleuchtungsabdeckung Bedienungselemente Schiebeschalter Absauggebläse EIN / AUS (4 Stufen) Beleuchtung EIN / AUS Je nach Modell und Ausstattung kann die Ausführung Ihres Gerätes in Einzelheiten von der beschriebenen Standardausführung abweichen.

  • Seite 11: Bedienung

    Bedienung Gerät einschalten Die Beleuchtung und das Absaugge- bläse können erst eingeschalten werden, wenn der Flachauszug heraus-gezogen ist. Den Flachauszug herausziehen. ➤ Die beste Wirkung hat das Gerät, wenn der Flachauszug vollständig herausgezogen ist. Absauggebläse ein-/ausschalten Den Schiebeschalter auf 1, 2, 3 ➤...

  • Seite 12: Beleuchtung Ein-/Ausschalten

    3 Bedienung Beleuchtung ein-/ausschalten Den Schiebeschalter in Stellung ➤ schieben. Zum Ausschalten den Schiebe- ➤ schalter auf stellen. Gerät ausschalten Den Flachauszug vollständig ➤ hineinschieben. – Dadurch wird das Absauggebläse und die Beleuchtung ausge- schaltet, auch wenn die Schiebe- schalter nicht auf stehen.

  • Seite 13: Pflege Und Wartung

    Pflege und Wartung Gehäuse reinigen Darauf achten, dass kein Wasser in Gehäuse eindringt! Wasser im Gehäuse kann zu Schäden führen. Keine Scheuermittel, Scheuerschwämme, Metallwatte usw. zum Reinigen verwenden. Die Oberfläche wird dadurch beschädigt. Die Schraubsicherung herausdrehen bzw. den Sicherungsauto- maten ausschalten. Aussenseite/Innenseite reinigen Aussenseiten mit leicht feuchtem Tuch –...

  • Seite 14: Fettfilter Reinigen

    4 Pflege und Wartung Fettfilter reinigen Die Fettfilter müssen bei normalem Gebrauch mindestens einmal im Monat gereinigt werden. Bei einer optimalen Pflege ist die Lebensdauer der Fettfilter unbegrenzt. Fettfilter in Geschirrspüler reinigen. ➤ Bei Geschirrspüler Programm «Intensiv» bzw. «Stark» mit warmem ➤...
  • Seite 15 4 Pflege und Wartung Fettfilter ausbauen Flachauszug 1 vollständig herausziehen. ➤ Bei Fettfilter Griff 2 nach innen schieben. ➤ – Der Fettfilter löst sich. Fettfilter vorsichtig nach unten aus Halterung ziehen. ➤ Fettfilter nicht beschädigen. Oberen Fettfilter auf gleiche Art ausbauen. ➤...
  • Seite 16 4 Pflege und Wartung Fettfilter einbauen Flachauszug vollständig herausziehen. ➤ Bei Fettfilter Griff nach innen schieben. ➤ Oberen Fettfilter in Halterung einführen und einrasten. ➤ Vergewissern Sie sich, dass alle Zentrierstifte richtig in den Aufnah- meschlitzen sitzen. Unteren Fettfilter auf gleiche Art einsetzen. ➤...

  • Seite 17: Standard Aktivkohlefilter Austauschen

    4 Pflege und Wartung Standard Aktivkohlefilter austauschen Schraubsicherung für das Gerät herausdrehen, bzw. Sicherungs- automaten ausschalten. Standard Aktivkohlefilter werden nur beim Umluftmodell eingesetzt. Der Standard Aktivkohlefilter ist nach einer Betriebszeit von 3 bis 6 Monaten zu ersetzen. Standard Aktivkohlefilter können nicht gewaschen oder regene- riert werden.

  • Seite 18: Longlife Aktivkohlefilter Reinigen Und Auswechseln

    4 Pflege und Wartung Longlife Aktivkohlefilter reinigen und auswechseln Schraubsicherung für das Gerät herausdrehen bzw. Sicherungs- automaten ausschalten. Longlife Aktivkohlefilter werden nur beim Umluftmodell eingesetzt. Im Unterschied zum Standard Aktivkohlefilter kann der Longlife Aktivkohle- filter gereinigt und reaktiviert werden. Bei normaler Nutzung des Gerätes sollte der Longlife Aktivkohlefilter jeden Monat gereinigt werden.

  • Seite 19: Halogenlampe Ersetzen

    4 Pflege und Wartung Halogenlampe ersetzen Schraubsicherung für das Gerät herausdrehen bzw. Sicherungs- automaten ausschalten. Halogenlampen werden durch den Betrieb heiss! Zuerst abkühlen lassen. Keinesfalls versuchen die Lampenabdeckungen mit spitzen Gegenständen zu entfernen! Fettfilter ausbauen (siehe Fettfilter reinigen). ➤ – Durch die entstandene Öffnung erhalten Sie Zugang zur Lampenab- deckung von hinten.

  • Seite 20: Störungen Selbst Beheben

    Störungen selbst beheben Was tun, wenn … … die Beleuchtung nicht funktioniert Mögliche Ursache Behebung • Sicherung oder Sicherung auswechseln. ➤ Sicherungsautomat der Sicherungsautomaten wieder einschalten. ➤ Wohnungs- resp. der Hausinstallation ist defekt. • Unterbruch in Stromver- Stromversorgung überprüfen. ➤ sorgung.

  • Seite 21: Zubehör Und Ersatzteile

    Zubehör und Ersatzteile Bei Bestellungen bitte Modell-Nr. des Gerätes und genaue Bezeichnung des Zubehörs oder Ersatzteils angeben. Halogenlampe 230 V / 28 W Metall-Fettfilter Standard Aktivkohlefilter Longlife Aktivkohlefilter Die Halogenlampe kann auch im Fachhandel bezogen werden.

  • Seite 22: Technische Daten

    Technische Daten Elektrischer Anschluss Siehe Typenschild. ➤ Fettfilter entfernen. ➤ – Das Typenschild befindet sich an der Innenseite des Gerätes.

  • Seite 23: Entsorgung

    Entsorgung Verpackung • Das Verpackungsmaterial (Karton, Kunststofffolie PE und Styropor EPS) ist gekennzeichnet und soll wenn möglich dem Recycling zugeführt und umweltgerecht entsorgt werden. Deinstallation • Das Gerät vom Stromnetz trennen. Bei fest installiertem Gerät ist dies durch einen konzessionierten Elektriker vorzunehmen! Sicherheit •...

  • Seite 24: Notizen

    Notizen...

  • Seite 25: Stichwortverzeichnis

    Stichwortverzeichnis Abluftmodell....8 Gerät Absauggebläse Ausschalten....12 Ausschalten.
  • Seite 26 10 Stichwortverzeichnis Service-Center....27 Technische Daten ....22 Servicevertrag ....27 Typ .

  • Seite 27: Reparatur-Service

    ➤ – Das Typenschild befindet sich an der Innenseite des Gerätes. Bei Betriebsstörungen erreichen Sie das nächste Service-Center der V-ZUG AG über ein Telefon mit Festnetzanschluss am Standort des Gerätes unter der Gratis-Telefonnummer 0800 850 850. Anfragen, Bestellungen, Servicevertrag Bei Anfragen und Problemen administrativer oder technischer Art sowie für die Bestellung von Ersatzteilen und Zubehör wenden Sie sich bitte direkt an...

  • Seite 28: Kurzanleitung

    ➤ Ausschalten Die Schiebeschalter in Stellung schieben ➤ oder den Flachauszug hineinschieben. ➤ V-ZUG AG Industriestrasse 66, 6301 Zug Tel. +41 (0)41 767 67 67, Fax +41 (0)41 767 61 61 vzug@vzug.ch, www.vzug.ch Service-Center: Tel. 0800 850 850 J808.010-3...
