Installationsanleitung
Einbaudunstabzug DF-U5 / DF-U6
Die Installation darf nur durch fachkundiges Personal ausgeführt werden. Alle Arbeitsschritte müssen der Reihe nach
vollständig ausgeführt und kontrolliert werden.
Gültigkeitsbereich
Die vorliegende Installationsanleitung gilt für folgende Modelle:
Typ Modell-Nr.
DF-U5 672
DF-U6 680
Allgemeine Hinweise
Bei gleichzeitigem Betrieb von Feuerungen (z. B. Holz-, Gas-, Öl- oder Kohleheizgeräte) ist ein gefahrloser Betrieb nur möglich,
wenn am Standort des Gerätes der Raumunterdruck von 4 Pa (0,04 mbar) nicht überschritten wird. Vergiftungsgefahr! Eine
ausreichende Frischluftzufuhr muss gewährleistet sein, z. B. durch nicht verschliessbare Öffungen in Türen oder Fenstern und
in Verbindung mit Zuluft-/Abluftmauerkasten oder durch andere technische Massnahmen.
Wird das Gerät über Gaskochfelder eingebaut, muss jede Kochzone mit einer Zündsicherung ausgestattet sein und die
Mindestabstände (siehe
Eine einwandfreie Reparatur kann nur gewährleistet werden, wenn jederzeit eine zerstörungsfreie Deinstallation des
kompletten Gerätes möglich ist.

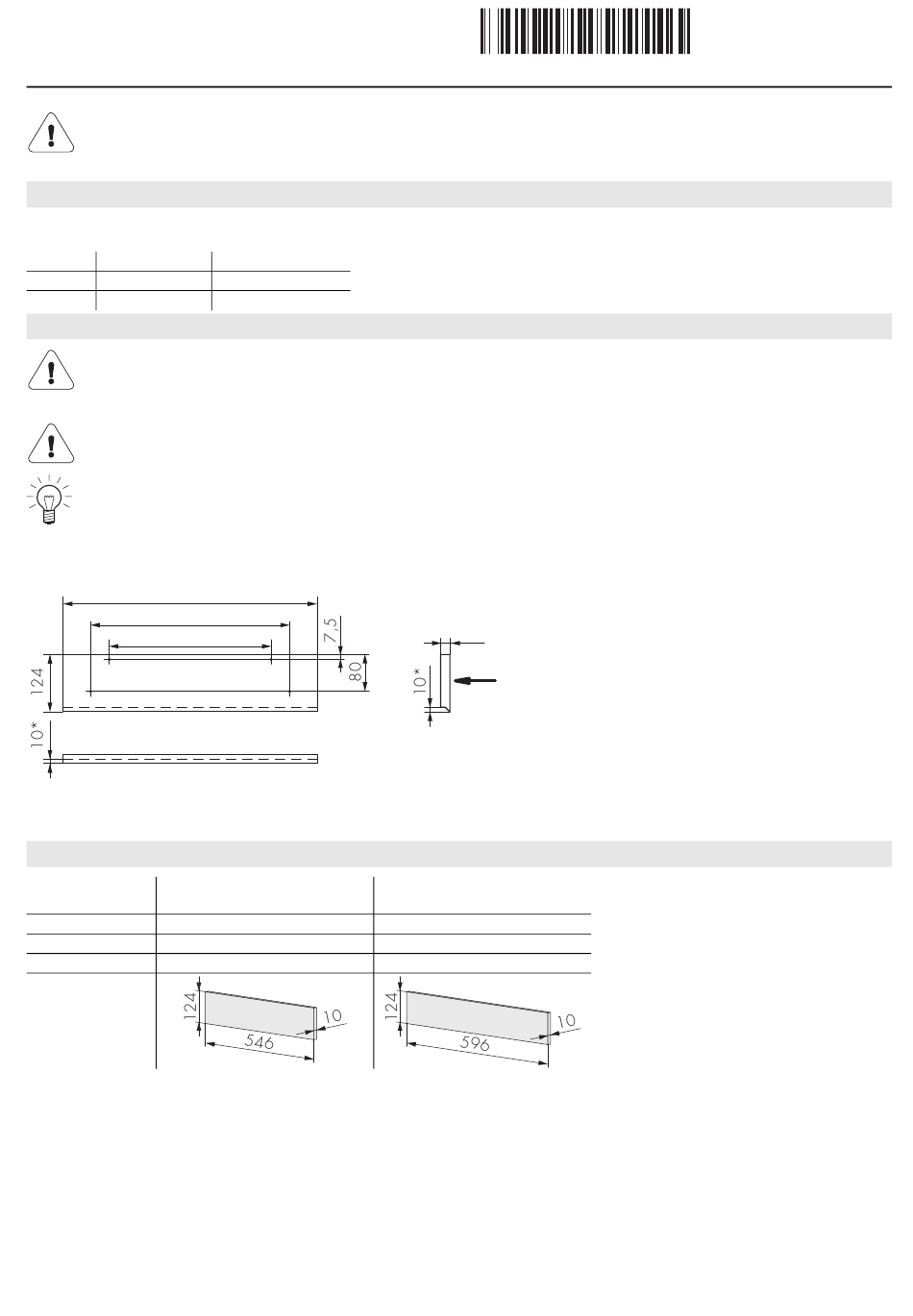

Verwendung einer bauseitigen Frontblende
546 / 596
430
350
* Bei Oberschranktiefe < 320 mm, Griffmulde vorsehen
Optionen
Metall-
Frontblende
nero
weiss
ChromeClass
Masssystem
55 cm
60 cm
Abmessungen
) müssen eingehalten werden.
55 cm
H4.2401
H4.2402
H4.2403
20
Front
60 cm
H4.2404
H4.2405
H4.2406
1
