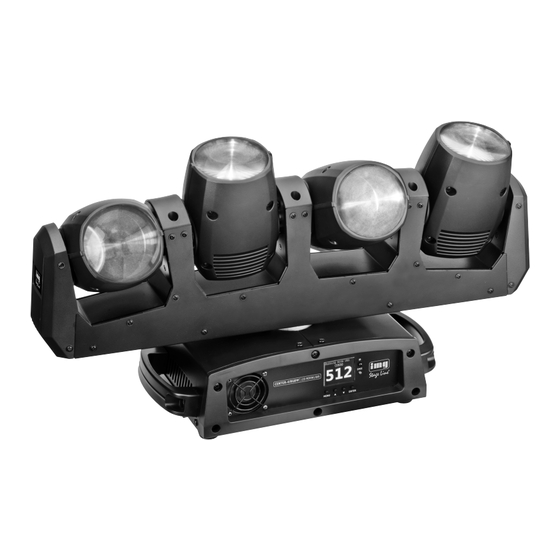

LED Moving Bar, RGBW
CENTER-4/RGBW
Order No. 38.0240
QUICK REFERENCE
GUIDE KURZANLEITUNG
ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für IMG STAGE LINE CENTER-4/RGBW

Inhaltszusammenfassung für IMG STAGE LINE CENTER-4/RGBW

  • Seite 1 LED Moving Bar, RGBW CENTER-4/RGBW Order No. 38.0240 QUICK REFERENCE GUIDE KURZANLEITUNG ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS...

  • Seite 2: About This Guide

    CENTER-4/RGBW About This Guide The CENTER-4/RGBW Quick Reference Guide (QRG) has basic product information such as mounting, menu options, and DMX values. Disclaimer The information and specifications contained in this QRG are subject to change without notice. Safety Notes The following Safety Notes include important information about installation, use, and maintenance.
  • Seite 3 CENTER-4/RGBW Description The CENTER-4/RGBW is a moving light array with 4 independently controlled moving heads on a continuously rotating base emitting sharp, powerful, color-changeable beams. Master/Slave mode makes it easy to generate coordinated light shows. It operates in Standalone, Sound, and DMX modes.

  • Seite 4: Fuse Replacement

    CENTER-4/RGBW AC Power CENTER-4/RGBW has an auto-ranging power supply that can work with an input voltage range of 100–240 VAC, 50/60 Hz. Power Linking Power linking is when products are daisy chained together through their Power In and Power Out sockets, so that many products can be powered from one outlet.

  • Seite 5: Control Panel Description

    CENTER-4/RGBW Control Panel Button Function Description <MENU> Exits from the current menu or function Navigates upwards through the menu list or increases the <UP> numeric value when in a function Navigates downwards through the menu list or decreases the <DOWN>...

  • Seite 6: Dmx Linking

    Displays current operating mode DMX Address XXX Displays current DMX address DMX Linking The CENTER-4/RGBW works with a DMX controller. Starting Address To ensure full access to all channels in each DMX mode, the highest recommended DMX address for this product is 480.
  • Seite 7 CENTER-4/RGBW DMX Assignments (Cont.) 33CH Channel Function Value Percent/Setting Head 3 Tilt 000255 0–270° Head 4 Tilt 000255 0–270° 000047 No function 048055 Built-In Auto 1 056063 Built-In Auto 2 064071 Built-In Auto 3 072079 Built-In Auto 4 080087 Built-In Auto 5 088095 Built-In Auto 6...
  • Seite 8 CENTER-4/RGBW DMX Assignments (Cont.) 33CH Channel Function Value Percent/Setting Head 1 Red 000255 0–100% Dimmer Head 1 Green 000255 0–100% Dimmer Head 1 Blue 000255 0–100% Dimmer Head 1 White 000055 0–100% Dimmer Head 2 Red 000255 0–100% Dimmer Head 2 Green 000255 0–100%...
  • Seite 9 CENTER-4/RGBW DMX Assignments (Cont.) 33CH Channel Function Value Percent/Setting 000007 No function 008015 Color 1 016023 Color 2 024031 Color 3 032039 Color 4 040047 Color 5 048055 Color 6 056063 Color 7 064071 Color 8 072079 Color 9 080087 Color 10 088095 Color 11...
  • Seite 10 CENTER-4/RGBW DMX Assignments (Cont.) 33CH Channel Function Value Percent/Setting 000007 ●●●● 008015 ○●●● 016023 ○○●● 024031 ○○○● 032039 ○○○○ 040047 ●○○○ 048055 ●●○○ 056063 ●●●○ 064071 ●●●● 072079 ○○○○ 080087 ●○○○ 088095 ○●○○ 096103 ○○●○ 104111 ○○○● 112119 ○○○○ 120127 ●●○○...
  • Seite 11 CENTER-4/RGBW DMX Assignments (Cont.) 33CH Channel Function Value Percent/Setting 000015 No function 016020 Program 1 021025 Program 2 026030 Program 3 031035 Program 4 036040 Program 5 041045 Program 6 046050 Program 7 051055 Program 8 056060 Program 9 061065 Program 10 066070 Program 11...
  • Seite 12 CENTER-4/RGBW DMX Assignments (Cont.) 33CH Channel Function Value Percent/Setting 196200 Program 37 201205 Program 38 206210 Program 39 211215 Program 40 216220 Program 41 221225 Program 42 Auto Programs (Cont.) 226230 Program 43 231235 Program 44 236240 Program 45 241245 Program 46 246250 Program 47...
  • Seite 13 CENTER-4/RGBW DMX Assignments (Cont.) 33CH Channel Function Value Percent/Setting 000009 No function 010014 Move-in-black 015019 Cancel move-in-black Independent macros – cancels macro product 020024 combinations below Macros used when linking 2 heads: This is the 025029 value for first head Macros used when linking 2 heads together: 030034...
  • Seite 14 CENTER-4/RGBW DMX Assignments (Cont.) 17CH Channel Function Value Percent/Setting 000255 Pan 0–540° Pan 16-bit 000255 Pan 16-bit Pan Speed 000255 Pan Speed (decreasing speed) No function Continuous Pan 001127 Continous pan rotating with increasing speed Rotating 128255 Continous pan rotating with decreasing speed Head 1 Tilt 000255 0–270°...
  • Seite 15 CENTER-4/RGBW DMX Assignments (Cont.) 17CH Channel Function Value Percent/Setting (cont.) 208215 Built-In Auto 21 216223 Built-In Auto 22 224231 Built-In Auto 23 Built-In Auto Tilt (cont.) (cont.) 232239 Built-In Auto 24 240247 Built-In Auto 25 (Built-In Auto 1-24) 248255 Built-In Sound Control Mode Tilt Built-in Speed 000255 Fast to Slow...
  • Seite 16 CENTER-4/RGBW DMX Assignments (Cont.) 17CH Channel Function Value Percent/Setting 000007 ●●●● 008015 ○●●● 016023 ○○●● 024031 ○○○● 032039 ○○○○ 040047 ●○○○ 048055 ●●○○ 056063 ●●●○ 064071 ●●●● 072079 ○○○○ 080087 ●○○○ 088095 ○●○○ 096103 ○○●○ 104111 ○○○● 112119 ○○○○ 120127 ●●○○...
  • Seite 17 CENTER-4/RGBW DMX Assignments (Cont.) 17CH Channel Function Value Percent/Setting 000015 No function 016020 Program 1 021025 Program 2 026030 Program 3 031035 Program 4 036040 Program 5 041045 Program 6 046050 Program 7 051055 Program 8 056060 Program 9 061065 Program 10 066070 Program 11...
  • Seite 18 CENTER-4/RGBW DMX Assignments (Cont.) 17CH Channel Function Value Percent/Setting 176180 Program 33 181185 Program 34 186190 Program 35 191195 Program 36 196200 Program 37 201205 Program 38 206210 Program 39 211215 Program 40 Auto Programs (cont.) (Cont.) 216220 Program 41 221225 Program 42...
  • Seite 19 CENTER-4/RGBW DMX Assignments (Cont.) 17CH Channel Function Value Percent/Setting 000019 Off 020024 On 025064 Shutter 1 even on/even off (fast to slow) 065069 On 070084 Shutter 2 fast on/slow off (fast to slow) 085089 On 090104 Shutter 3 slow on/fast off (fast to slow) 105109 On...
  • Seite 20 CENTER-4/RGBW DMX Assignments (Cont.) 17CH Channel Function Value Percent/Setting 000009 No function 010014 Move-in-black 015019 Cancel move-in-black Independent macros – cancels macro product 020024 combinations below Macros used when linking 2 heads: This is the 025029 value for first head Macros used when linking 2 heads together: 030034...

  • Seite 21: Sicherheitshinweise

    CENTER-4/RGBW Über diese In der Schnellanleitung des CENTER-4/RGBW finden Sie die wesentlichen Produktinformationen, wie etwa über die Schnellanleitung Montage, Menüoptionen und DMX-Zuweisungen des Geräts. Haftungsausschluss Die in dieser Anleitung aufgeführten Informationen und Spezifikationen können ohne vorherige Ankündigung geändert werden. Sicherheitshinweise Die folgenden Sicherheitshinweise enthalten wichtige Informationen über die...
  • Seite 22 CENTER-4/RGBW · Betreiben Sie das Gerät nicht bei einer Umgebungstemperatur von mehr als 104 °F (40 °C). · Tragen Sie das Produkt niemals am Netzkabel oder einem beweglichen Geräteteil. · Heben Sie das Produkt nur an den Hänge-/Befestigungsbügeln an. ·...
  • Seite 23 CENTER-4/RGBW Beschreibung Der CENTER-4/RGBW ist eine bewegliche Leuchtenanordnung mit 4 unabhängig voneinander gesteuerten Köpfen auf einer kontinuierlich rotierenden Plattform, die scharfe, kraftvolle und farblich veränderbare Strahlen emittieren. Master/Slave-Modus ermöglicht eine einfache Erstellung koordinierter Lichtshows. Er kann im Stand-alone-, Musiksteuerungs- und DMX-Modus betrieben werden.
  • Seite 24 CENTER-4/RGBW Wechselstrom Der CENTER-4/RGBW verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird, und kann mit einer Eingangsspannung von 100~240 V AC, 50/60 Hz arbeiten. Reihenschaltung Eine Serienschaltung ist der Zusammenschluss mehrerer Geräte für eine Show an den Stromeingängen und -ausgängen, sodass mehrere Geräte über eine Steckdose...
  • Seite 25 CENTER-4/RGBW Montage Lesen Sie vor der Montage des CENTER-4/RGBW die Sicherheitshinweise in dieser Schnellanleitung durch. Verwenden Sie pro Gerät mindestens zwei Befestigungspunkte sowie Sicherheitskabel. Stellen Sie sicher, dass die Befestigungsklemmen dafür ausgelegt sind, das Produktgewicht tragen können. Hänge-/ Befestigungsschelle Befestigungsbügel Gummifüße...
  • Seite 26 CENTER-4/RGBW Menüstruktur Hauptebene Programmierebenen Beschreibung Address 001–512 Stellt die DMX-Startadresse ein 17CH Stellt den DMX-Modus ein 33CH Auto Auto01–Auto16 Stellt ein Auto-Programm ein Run Mode Sound Stellt den Geräusch- Modus ein Slave S-1–S-4 Stellt einen Slave-Modus ein Stellt den Infrarot-Modus ein Mast Set M-1–M-4...

  • Seite 27: Dmx-Verbindung

    CENTER-4/RGBW DMX-Verbindung Der CENTER-4/RGBW kann mit einem DMX-Controller angesteuert werden. Startadresse Um einen vollständigen Zugang zu allen Kanälen in jedem DMX-Modus zu gewährleisten, beträgt die höchste empfohlene DMX-Adresse für dieses Gerät 480.

  • Seite 28: Dmx-Zuweisungen

    CENTER-4/RGBW DMX-Zuweisungen 33CH Kanal Funktion Wert Prozent/Einstellung Schwenkung 000255 Schwenkung 0-540° Schwenkung 16-Bit 000255 Schwenkung 16-Bit Schwenkungs- Schwenkungsgeschwindigkeit 000255 geschwindigkeit (sich verringernde Geschwindigkeit) Keine Funktion Ununterbrochene Ununterbrochene Schwenkungsrotation mit sich Schwenkungs- 001127 erhöhender Geschwindigkeit rotation Ununterbrochene Schwenkungsrotation mit sich 128255...
  • Seite 29 CENTER-4/RGBW DMX-Zuordnungen (Fortsetzung) 33CH Kanal Funktion Wert Prozent/Einstellung Neigung integrierte 000255 Schnell nach langsam Geschwindigkeit Kopf 1 Roter 000255 0–100% Dimmer Kopf 1 Grüner 000255 0–100% Dimmer Kopf 1 Blauer 000255 0–100% Dimmer Kopf 1 Weißer 000055 0–100% Dimmer Kopf 2 Roter 000255 0–100%...
  • Seite 30 CENTER-4/RGBW DMX-Zuordnungen (Fortsetzung) 33CH Kanal Funktion Wert Prozent/Einstellung 000007 Keine Funktion 008015 Farbe 1 016023 Farbe 2 024031 Farbe 3 032039 Farbe 4 040047 Farbe 5 048055 Farbe 6 056063 Farbe 7 064071 Farbe 8 072079 Farbe 9 080087 Farbe 10 088095 Farbe 11...
  • Seite 31 CENTER-4/RGBW DMX-Zuordnungen (Fortsetzung) 33CH Kanal Funktion Wert Prozent/Einstellung 000007 ●●●● 008015 ○●●● 016023 ○○●● 024031 ○○○● 032039 ○○○○ 040047 ●○○○ 048055 ●●○○ 056063 ●●●○ 064071 ●●●● 072079 ○○○○ 080087 ●○○○ 088095 ○●○○ 096103 ○○●○ 104111 ○○○● 112119 ○○○○ 120127 ●●○○...
  • Seite 32 CENTER-4/RGBW DMX-Zuordnungen (Fortsetzung) 33CH Kanal Funktion Wert Prozent/Einstellung 000015 Keine Funktion 016020 Programm 1 021025 Programm 2 026030 Programm 3 031035 Programm 4 036040 Programm 5 041045 Programm 6 046050 Programm 7 051055 Programm 8 056060 Programm 9 061065 Programm 10 066070 Programm 11...
  • Seite 33 CENTER-4/RGBW DMX-Zuordnungen (Fortsetzung) 33CH Kanal Funktion Wert Prozent/Einstellung 196200 Programm 37 201205 Programm 38 206210 Programm 39 211215 Programm 40 216220 Programm 41 221225 Programm 42 Auto-Programme (Forts.) (Forts.) 226230 Programm 43 231235 Programm 44 236240 Programm 45 241245 Programm 46 246250 Programm 47...
  • Seite 34 CENTER-4/RGBW DMX-Zuordnungen (Fortsetzung) 33CH Kanal Funktion Wert Prozent/Einstellung 000019 Off 020024 On Shutter 1 gleichmäßig ein/gleichmäßig aus 025064 (schnell nach langsam) 065069 On Shutter 2 schnell ein/langsam aus 070084 (schnell nach langsam) 085089 On Shutter 3 langsam ein/lschnell aus 090104 (schnell nach langsam) 105109 On...
  • Seite 35 CENTER-4/RGBW DMX-Zuordnungen (Fortsetzung) 33CH Kanal Funktion Wert Prozent/Einstellung 000009 Keine Funktion 010014 Funktion (Bewegung bei Dunkelheit) 015019 Funktion (Bewegung bei Dunkelheit) abbrechen Unabhängige Makros – bricht die 020024 nachstehenden Makroproduktkombinationen ab Beim Zusammenschließen von 2 Köpfen 025029 verwendete Makros: Dies ist der Wert für den ersten Kopf Beim Zusammenschließen von 2 Köpfen...
  • Seite 36 CENTER-4/RGBW DMX-Zuordnungen (Fortsetzung) 17CH Kanal Funktion Wert Prozent/Einstellung Schwenkung 000255 Schwenkung 0-540° Schwenkung 16-Bit 000255 Schwenkung 16-Bit Schwenkungs- Schwenkungsgeschwindigkeit (sich 000255 geschwindigkeit verringernde Geschwindigkeit) Keine Funktion Ununterbrochene Ununterbrochene Schwenkungsrotation mit sich 001127 Schwenkungs- erhöhender Geschwindigkeit rotation Ununterbrochene Schwenkungsrotation mit sich 128255...
  • Seite 37 CENTER-4/RGBW DMX-Zuordnungen (Fortsetzung) 17CH Kanal Funktion Wert Prozent/Einstellung (cont.) 208215 Integriertes Auto 21 216223 Integriertes Auto 22 224231 Integriertes Auto 23 Integrierte Auto- (Forts.) Neigung (Forts.) 232239 Integriertes Auto 24 240247 Integriertes Auto 25 (Integriertes Auto 1-24) 248255 Integrierter Musiksteuerungs-Modus Neigung integrierte 000255 Schnell nach langsam...
  • Seite 38 CENTER-4/RGBW DMX-Zuordnungen (Fortsetzung) 17CH Kanal Funktion Wert Prozent/Einstellung 000007 ●●●● 008015 ○●●● 016023 ○○●● 024031 ○○○● 032039 ○○○○ 040047 ●○○○ 048055 ●●○○ 056063 ●●●○ 064071 ●●●● 072079 ○○○○ 080087 ●○○○ 088095 ○●○○ 096103 ○○●○ 104111 ○○○● 112119 ○○○○ 120127 ●●○○...
  • Seite 39 CENTER-4/RGBW DMX-Zuordnungen (Fortsetzung) 17CH Kanal Funktion Wert Prozent/Einstellung 000015 Keine Funktion 016020 Programm 1 021025 Programm 2 026030 Programm 3 031035 Programm 4 036040 Programm 5 041045 Programm 6 046050 Programm 7 051055 Programm 8 056060 Programm 9 061065 Programm 10 066070 Programm 11...
  • Seite 40 CENTER-4/RGBW DMX-Zuordnungen (Fortsetzung) 17CH Kanal Funktion Wert Prozent/Einstellung 176180 Programm 33 181185 Programm 34 186190 Programm 35 191195 Programm 36 196200 Programm 37 201205 Programm 38 206210 Programm 39 211215 Programm 40 Auto-Programme (Forts.) (Forts.) 216220 Programm 41 221225 Programm 42 226230 Programm 43...
  • Seite 41 CENTER-4/RGBW DMX-Zuordnungen (Fortsetzung) 17CH Kanal Funktion Wert Prozent/Einstellung 000019 Off 020024 On Shutter 1 gleichmäßig ein/gleichmäßig aus 025064 (schnell nach langsam) 065069 On Shutter 2 schnell ein/langsam aus 070084 (schnell nach langsam) 085089 On Shutter 3 langsam ein/lschnell aus 090104 (schnell nach langsam) 105109 On...
  • Seite 42 CENTER-4/RGBW DMX-Zuordnungen (Fortsetzung) 17CH Kanal Funktion Wert Prozent/Einstellung 000009 Keine Funktion 010014 MIB-Funktion (Bewegung bei Dunkelheit) MIB-Funktion (Bewegung bei Dunkelheit) 015019 abbrechen Unabhängige Makros – bricht die nachstehenden 020024 Makroproduktkombinationen ab Beim Zusammenschließen von 2 Köpfen 025029 verwendete Makros: Dies ist der Wert für den ersten Kopf Beim Zusammenschließen von 2 Köpfen...
  • Seite 43 CENTER-4/RGBW...
  • Seite 44 CENTER-4/RGBW...
