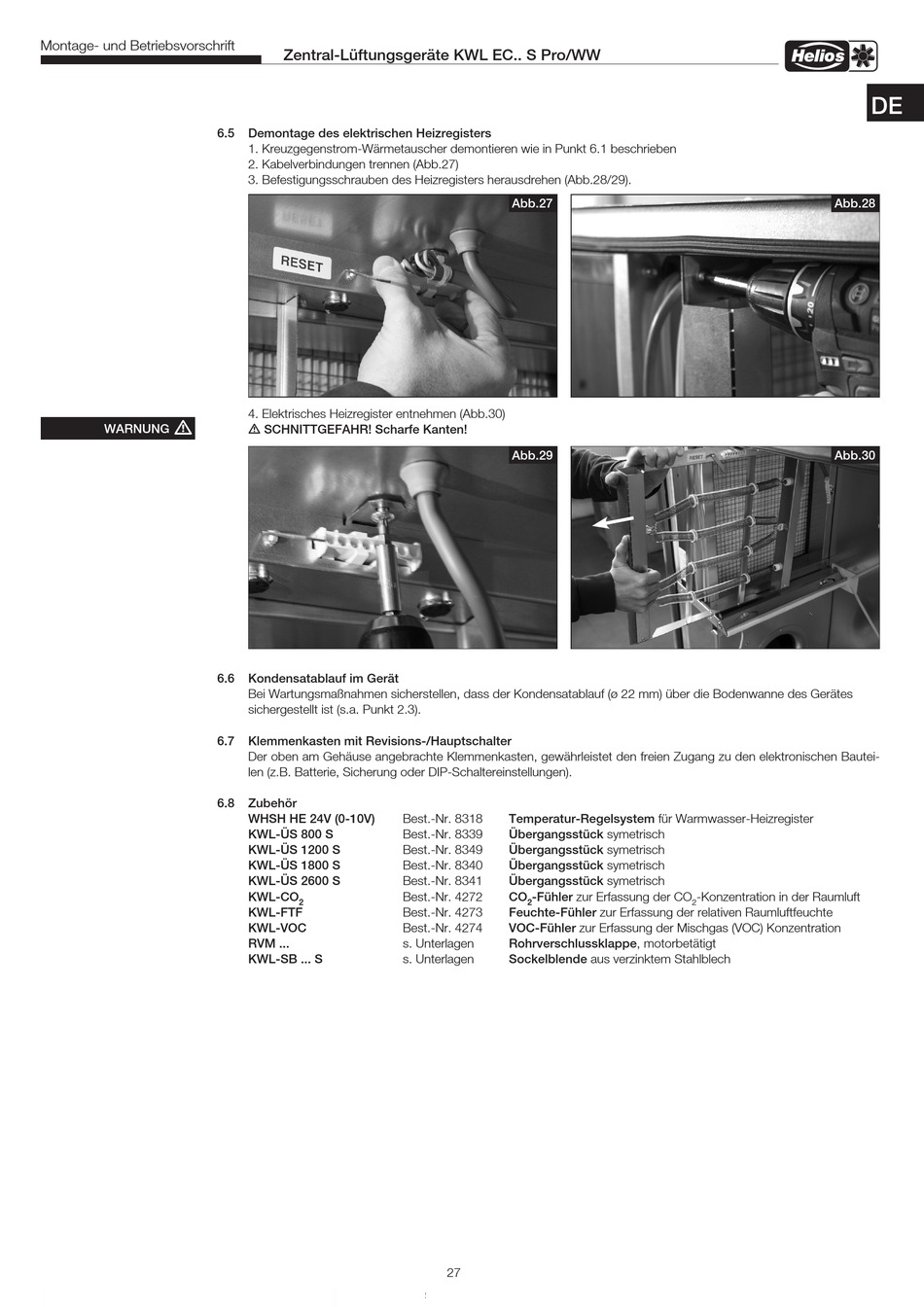

Demontage des elektrischen Heizregisters

1. Kreuzgegenstrom-Wärmetauscher demontieren wie in Punkt 6.1 beschrieben
2. Kabelverbindungen trennen (Abb.27)
3. Befestigungsschrauben des Heizregisters herausdrehen (Abb.28/29).
4. Elektrisches Heizregister entnehmen (Abb.30)
m SCHNITTGEFAHR! Scharfe Kanten!
6.6 Kondensatablauf im Gerät
Bei Wartungsmaßnahmen sicherstellen, dass der Kondensatablauf (ø 22 mm) über die Bodenwanne des Gerätes
sichergestellt ist (s.a. Punkt 2.3).
6.7

Klemmenkasten mit Revisions-/Hauptschalter

Der oben am Gehäuse angebrachte Klemmenkasten, gewährleistet den freien Zugang zu den elektronischen Bautei-
len (z.B. Batterie, Sicherung oder DIP-Schaltereinstellungen).
6.8 Zubehör
WHSH HE 24V (0-10V)
KWL-ÜS 800 S
KWL-ÜS 1200 S
KWL-ÜS 1800 S
KWL-ÜS 2600 S
KWL-CO
2
KWL-FTF
KWL-VOC
RVM ...
KWL-SB ... S
Abb.27
Abb.29
Best.-Nr. 8318 Temperatur-Regelsystem für Warmwasser-Heizregister
Best.-Nr. 8339 Übergangsstück symetrisch
Best.-Nr. 8349 Übergangsstück symetrisch
Best.-Nr. 8340 Übergangsstück symetrisch
Best.-Nr. 8341 Übergangsstück symetrisch
Best.-Nr. 4272 CO -Fühler zur Erfassung der CO
2
Best.-Nr. 4273 Feuchte-Fühler zur Erfassung der relativen Raumluftfeuchte
Best.-Nr. 4274 VOC-Fühler zur Erfassung der Mischgas (VOC) Konzentration
s. Unterlagen Rohrverschlussklappe, motorbetätigt
s. Unterlagen Sockelblende aus verzinktem Stahlblech
