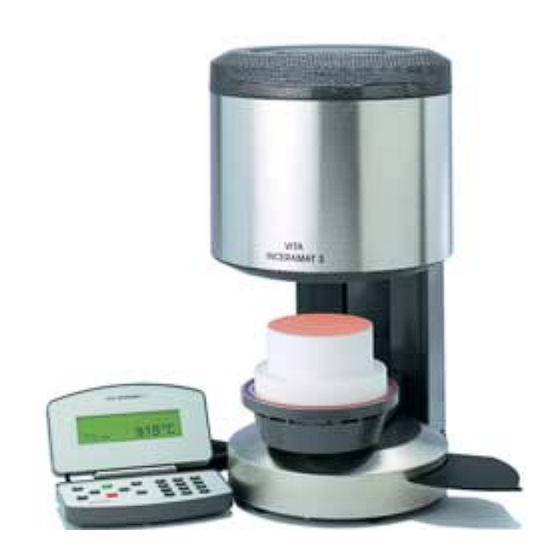

- Seite 1 VITA INCERAMAT 3 Bedienungsanleitung Stand: 10 -04 Vita System - Master...
-
Seite 2: Inhaltsverzeichnis
INCERAMAT 3 INHALTSVERZEICHNIS Technische Information........................2 Allgemeine Funktionen.......................2 Technische Daten ........................2 Elektrische Daten ........................2 Lieferumfang ...........................2 Aufstellung und Inbetriebnahme ....................3 Aufstellort ...........................3 Gerät an Netzspannung anschließen..................3 Gerät außer Betrieb ........................3 Sicherheitshinweise........................4 Hinweise für Bezeichnungsschilder ...................4 Reinigung des Gerätes ......................4 Sicherungen ...........................5 CE - Kennzeichen ........................5... -
Seite 3: Technische Information
INCERAMAT 3 Technische Information Allgemeine Funktionen · 100 frei programmierbare Brennprogramme · Beleuchtetes Grafikdisplay · Übersichtlicher und kontrollierbarer Brandablauf · Höchste Temperaturgenauigkeit · Temperaturjustierprogramm mit Silberprobe · Automatische Temperaturjustage · Bei Netzausfall < 10 sec. kein Programmabbruch · Bei Netzausfall > 10 sec. Meldung im Display... -
Seite 4: Aufstellung Und Inbetriebnahme
INCERAMAT 3 Aufstellung und Inbetriebnahme Aufstellort · Das Gerät in trockenem, beheizten Raum so aufstellen, daß der Abstand zur nächsten Wand mindestens 25 cm beträgt . · Bei Temperaturen unter 15 °C (z.B. nach Transport) Gerät ca. 30 Min vor Inbetriebnahme bei Raumtemperatur stehen lassen. -
Seite 5: Sicherheitshinweise
INCERAMAT 3 Sicherheitshinweise Wir bitten Sie, die folgenden sicherheitstechnischen Hinweise zu Ihrer eigenen Sicherheit vor der Inbetriebnahme des Gerätes vollständig durchzulesen. Hinweise für Bezeichnungsschilder Dieses Symbol warnt vor gefährlicher Spannung. Vor Öffnen des Gerätes muß durch Ziehen des Netzsteckers ( Abb.3 )das Gerät von der Netzspannung getrennt werden. -
Seite 6: Sicherungen
INCERAMAT 3 Sicherungen Auf der Rückseite des Gerätes befinden sich 2 Sicherungen für das Gerät. Die Bezeichnungsschilder geben Hinweise zu den eingesetzten Sicherungen im Gerät. Sicherungen mit anderen Werten dürfen nicht eingesetzt werden. T1 H 250 V T 8 H 250 V... -
Seite 7: Brennprogramme
INCERAMAT 3 Brennprogramme Brennprogramme allgemein und Display 100 frei programmierbare Brennprogramme stehen zur Verfügung. Die Programme beinhalten folgende einstellbare Parameter: Brennprogramme Nr. 1 - 100 Modus Prog - Eing (Programmwerte ändern/eingeben) oder 1. Temperaturanstieg 00:10 Std. - 06:00Std. 1. Temperatur 100°C - 300°C... -
Seite 8: Tastenfunktionen Im Betrieb Ein, Prog-Eing Und Prog-Lauf
INCERAMAT 3 Tastenfunktionen im Betrieb Ein, Prog-Eing und Prog-Lauf Start Start Service Progr. Prog Stop Der Betrieb: Ein Gerät eingeschaltet, Lift in unterer Position kein Programm aktiv Prog-Eing: Programm angewählt Prog-Lauf: Programm gestartet Start Betrieb Prog-Eing: Programm Start (zuvor geänderte Werte werden gespeichert) - Seite 9 INCERAMAT 3 Betrieb Ein: Manuelle Betätigung Lift auf/ab Betrieb Prog-Eing: Anwahl der Programmabschnitte. Nach Änderung eines Wertes Speichern und nächsten Programmabschnitt aufrufen Betrieb Prog-Lauf: Manuelle Betätigung Lift auf/ab Betrieb Ein: Aufruf Service - Programme (siehe dazu Service - Programme) Betrieb Prog-Eing: Aufruf Bild Eingabe für Vakuumparameter...
-
Seite 10: Betrieb Prog-Eing, Programm Wählen, Programmwerte Ändern
INCERAMAT 3 Betrieb Prog-Eing, Programm wählen, Programmwerte ändern Voraussetzung: Betrieb Ein, Liftteller in unterer Position, kein Programm aktiv. Prog zuletzt aufgerufenes Programm wird angezeigt, z.B. Nr.4 PRG EING 200 °C aktives Feld für Eingabe ist mit Rahmen gekennzeichnet. 2:00min 1120 °C... -
Seite 11: Service - Programme
INCERAMAT 3 Service - Programme Tastenfunktionen im Betrieb Service: Voraussetzung: Betrieb Ein, Liftteller in unterer Position, kein Programm aktiv. SERVICE 1 Liftgeschwindigkeit : Modus Service - Programme aufrufen, Start mit Nr. 1 15 sec 15 sec Änderungen speichern und Dienstprogramm beenden. -
Seite 12: Service Nr. 2 Signalzeit
INCERAMAT 3 Service Nr. 2 Signalzeit dann SERVICE 2 betätigen bis Service Nr. 2 angezeigt wird. SIGNAL - ZEIT : Display zeigt bisher gewählte Werte. 05 sec Zulässige Werte: 0 - 20 sec. speichern und Ende oder speichern und nächstes Dienstprogramm aufrufen. -
Seite 13: Service Nr. 5 Betriebsstundenzähler Brennmuffel
INCERAMAT 3 Service Nr. 5 Betriebsstundenzähler Brennmuffel dann betätigen bis Service Nr.5 angezeigt wird. Display zeigt Betriebsstunden der SERVICE 5 BRENNSTUNDEN : Brennmuffel (Beispiel) 00020 h Ende oder nächstes Dienstprogramm aufrufen. Service Nr. 6 Abruf Geräte - Nr. dann betätigen bis Service Nr.6 angezeigt wird. -
Seite 14: Service Nr. 9 Temperaturjustage Mit Silberprobe
INCERAMAT 3 6.10 Service Nr. 9 Temperaturjustage mit Silberprobe Mit diesem Programm und dem VITA - Silberprobenset ( VITA - Best.Nr. B 230 ) kann die Temperatur im Brennraum überprüft und im Bereich von plus/minus 20°C neu nachjustiert werden. Bei einer Justage ist unbedingt darauf zu achten, daß die Vorgaben zur Durchführung (Anweisung im Silberprobenset) des Testes mit der... - Seite 15 Ist der Schmelzpunkt der Silberprobe erreicht, wird durch Betätigen der Taste das Programm beendet. Mit diesem Wert wird die Temperaturregelung und damit die Temperatur im Brennraum korrigiert. Silberprobenset VITA - Bestell Nr. B 230 VITA Silberprobenset für die Temperaturprüfung enthaltend: Beschreibung · Keramiksockel ·...
-
Seite 16: Service Nr. 10 Automatische Temperaturjustage
INCERAMAT 3 6.11 Service Nr. 10 Automatische Temperaturjustage Die automatische Temperaturjustage startet nach dem Einschalten des Gerätes im Abstand von 100 Betriebsstunden der Brennmuffel. Das Display zeigt während der Durchführung für ca. 15 sec. die Anzeige Auto Elektronik. Bedingungen dafür sind: Automatische Temperaturjustage EIN ·... -
Seite 17: Service Nr. 12 Helligkeit / Kontrast Display
INCERAMAT 3 6.13 Service Nr. 12 Helligkeit / Kontrast Display dann betätigen bis Service Nr.12 angezeigt wird. SERVICE 12 Display zeigt bisher gewählte Werte DISPLAY-EINSTELLUNGEN : Helligkeit: Kontrast : oder Mit diesen Tasten kann zwischen Helligkeit und Kontrast gewählt werden, gewählter Wert wird unterstrichen und kann geändert werden. -
Seite 18: Service Nr. 14 Format Datum - Zeit
INCERAMAT 3 6.15 Service Nr. 14 Format Datum - Zeit dann betätigen bis Service Nr.14 angezeigt wird. SERVICE 14 ZEIT-DATUM-FORMAT : Zeit: 15 : 05 Datum: TT. MM. JJ oder Mit diesen Tasten kann zwischen Zeit und Datum gewählt werden. -
Seite 19: Service Nr. 16 Programm - Grundwerte In Den Speicher Einlesen
INCERAMAT 3 Geräte - Grundeinstellungen in den Speicher einlesen: dann betätigen bis Service Nr.15 angezeigt wird. SERVICE 15 Display zeigt z.B. 0067h SERVICE-GRUNDWERTE : dies bedeutet: wurde zuletzt bei 0067 h Betriebsstunden 0067 durchgeführt. man = manuell durchgeführt (mit Progr.Nr.15) -
Seite 20: Service Nr. 18 Programm - Parameter Schreiben / Lesen
INCERAMAT 3 dies bedeute: wurde zuletzt bei 0016 h Betriebsstunden 0016 durchgeführt. 0 = im Speicher sind 0 Datensätze abgespeichert Taste für die Zeit von 5 sec. betätigt halten , oder (Zeit läuft auf Display ab), erst danach werden die im Speicher enthaltenen Datensätze gelöscht. -
Seite 21: Service Nr. 19 Service - Parameter Schreiben / Lesen
INCERAMAT 3 6.20 Service Nr. 19 Service – Parameter schreiben / lesen Die Daten Service - Parameter ( Standardwerte siehe Bedienungsanleitung Service Programm Nr. 15) sind im Speicher des Bedienteiles abgelegt. Um bei einem eventuellen Austausch des Bedienteiles die persönlich eingegebenen Service - Parameter nicht zu verlieren, besteht die Möglichkeit, mit diesem Service... -
Seite 22: Fehlermeldungen Fehler 01 - Fehler 29
INCERAMAT 3 6.22 Fehlermeldungen Fehler 01 - Fehler 29 Bei einer auftretenden Störung wird die Meldung Fehler xx auf dem Display angezeigt. Die Meldung kann durch Betätigen der Stop - Taste oder durch Ein - und Ausschalten des Gerätes zurückgesetzt werden, Besteht die Störung weiter, wird die Meldung wiederholt, das Gerät arbeitet erst... -
Seite 23: Datenübertragung
INCERAMAT 3 Datenübertragung Mit dem FDS (Firing – Data – System ) können die Brenndaten zur Qualitätssicherung Dentalkeramischer Arbeiten auf einen PC übertragen und verwaltet werden. Das Programm ( Software auf CD ) mit Zubehör ist nicht im Lieferumfang des Gerätes enthalten und kann unter der Best.Nr. -
Seite 24: Brenntabellen Vita Inceramat
INCERAMAT 3 Brenntabellen VITA INCERAMAT SPINELL Zeit 1 Temp. 1 Zeit 2 Zeit 3 Temp. 2 Zeit 4 Schlickertechnik Sinterbrand Inlays 0:00 0:00 2:00 1180 2:00 1. Sinterbrand 6:00 0:00 2:00 1120 2:00 Kronengerüste 2. Sinterbrand 0:00 0:00 1:00 1180 2:00 Kronengerüste... - Seite 25 INCERAMAT 3 Allgemeine Funktionen 2 Lieferumfang 2 Aufstellort 3 Liftgeschwindigkei 10 Ausfall der Netzspannung 5 Lüfter 5 Automatische Temperaturjustage 16 Programm - Anzeige 6 Betriebsstundenzähler Brennmuffel 12 Programm - Grundwerte in den Speicher einlesen 19 Betriebsstundenzähler gesamt 11 Programm – Parameter schreiben / lesen 20 Brennprogramme 6 Programm Nr.
- Seite 26 Vorsatz oder grober Fahrlässigkeit gegeben. Herausgabe dieser Gebrauchsinformation: 10/04. geprüfte TÜV Rheinland Sicherheit VITA Zahnfabrik H. Rauter GmbH & Co. KG Postfach 1338 · D-79704 Bad Säckingen Germany Tel. + 49/ 7761/562-0 · Fax + 49/ 7761/562 - 299 Hotline: + 49/ 7761/562-222 · Fax + 49/ 7761/562 - 446...
