Verwandte Anleitungen für vita Vacumat 2500
Inhaltszusammenfassung für vita Vacumat 2500

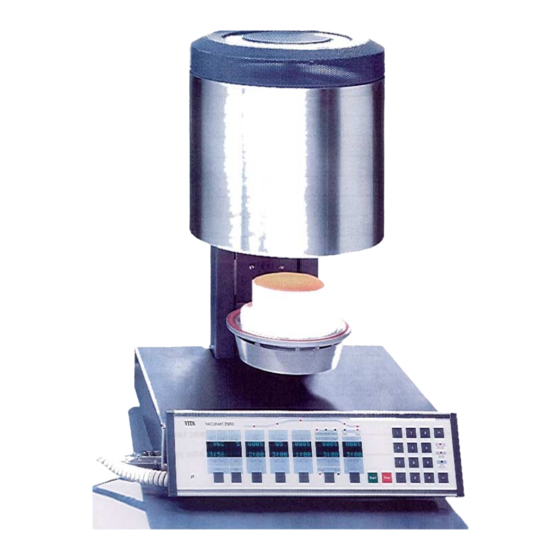

- Seite 1 VITA - Vacumat 2500 Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
4.13. Bedienung langsames Abkühlen (Block G) ................13 4.14. Bedienung Vorvacuum ......................14 Brennraumtemperatur - Justage....................15 Spannungsausfallschutz ......................15 Dienstprogramme......................... 16 Auswechseln der Brennmuffel....................17 Fehlermeldungen - Service ......................18 10. Weitere Servicehinweise ......................18 11. Brenntabelle..........................19 39/03/04 Vita Zahnfabrik H.Rauter GmbH&Co.KG 79704 Bad Säckingen... -
Seite 3: Technische Daten
Brennkammerrand in regelmäßigen Zeitabständen mit einem feuchten Tuch abgerieben werden. Das Gehäuse kann ebenfalls mit einem feuchten Tuch gereinigt werden. Grundsätzlich gilt für alle Reinigungsarbeiten, keine Reinigungsmittel und keine brennbaren Flüssigkeiten zu verwenden. 39/03/04 Vita Zahnfabrik H.Rauter GmbH&Co.KG 79704 Bad Säckingen... -
Seite 4: Aufstellung Und Inbetriebnahme
2. Restzeit eines laufenden Brennprogrammes 3. Datum (Abruf über Taste wenn kein Programm aktiv ist) 4. Werte für Dienstprogramme 5. Fehlermeldungen 6. Millivoltanzeige im Justierprogramm Abruf Programmlaufzeit während eines aktiven Programmes Block A 39/03/04 Vita Zahnfabrik H.Rauter GmbH&Co.KG 79704 Bad Säckingen... -
Seite 5: Beschreibung (Block B)
Aktivierung Eingabemodus: 1. Änderung der Vortrockentemperatur 2. Änderung der Vortrockenzeit 3. Abruf Sollwerte bei laufendem Programm Wahl der Liftpositionen für Vortrocknen, siehe dazu Bedienung Block H Werte eingeben/ändern, siehe Block C Vortrockentemperatur/Vortrockenzeit 39/03/04 Vita Zahnfabrik H.Rauter GmbH&Co.KG 79704 Bad Säckingen... -
Seite 6: Beschreibung Temperaturanstieg (Block D)
1. Endtemperatur 200°C - 1200°C Block E 2. Zeit für Endtemperatur Halten 0:00 min - 40:00 min 3. Abruf Sollwert während eines laufenden Programmes Werte eingeben/ändern siehe dazu Bedienung Brenntemperatur und Temperatur Halten Block E 39/03/04 Vita Zahnfabrik H.Rauter GmbH&Co.KG 79704 Bad Säckingen... -
Seite 7: Beschreibung Für Vacuum (Blockf)
2. Haltezeit für Abkühlphase Halten 0:00 min - 40:00 min 3. Wahl Liftstellung 4. Aktivieren Programm schnelles Abkühlen der Brennkammer 50°C unter Bereitschaftstemperatur Werte eingeben/ändern, siehe dazu Bedienung langsames Abkühlen Block G. 39/03/04 Vita Zahnfabrik H.Rauter GmbH&Co.KG 79704 Bad Säckingen... -
Seite 8: Beschreibung Eingabetastenfeld (Block H)
Die aufleuchtenden LED`s zeigen die gewählten Liftstellungen an. Bei Vortrockenzeiten kleiner als 2 Minuten wird automatisch die mittlere Liftstellung angefahren. Lifttaste Ab Speichertaste Korrektur-Löschtaste Programm Stoptaste 1. Programm Starttaste 2. Start Bereitschaftsprogramm 39/03/04 Vita Zahnfabrik H.Rauter GmbH&Co.KG 79704 Bad Säckingen... -
Seite 9: Bedienung Vortrockentemperatur - Vortrockenzeit (Block C)
E n d e Die Werte für Vortrocknen können nach dem Starten eines Programmes solange geändert werden, bis die LED Vortrocknen in Blinkmodus übergeht. Der Programmabschnitt ist dann aktiv, eine Änderung nicht mehr zulässig. 39/03/04 Vita Zahnfabrik H.Rauter GmbH&Co.KG 79704 Bad Säckingen... -
Seite 10: Bedienung Temperaturanstieg (Block D)
LED Anstieg in Blinkmodus übergeht. Der Programmabschnitt ist dann aktiv, eine Änderung nicht mehr zulässig. Mit der Taste Anstieg kann während eines laufenden Programmes der Sollwert der Anstiegszeit in min/sec abgerufen werden. Die Rücksetzung erfolgt automatisch. 39/03/04 Vita Zahnfabrik H.Rauter GmbH&Co.KG 79704 Bad Säckingen... -
Seite 11: Bedienung Brenntemperatur Und Temperatur Halten (Block E)
Die Werte für Endtemperatur und Temperatur Halten können nach dem Starten eines Programmes solange geändert werden, bis die LED Endtemperatur Halten in Blinkmodus übergeht. Der Programmabschnitt ist dann aktiv, eine Änderung nicht mehr zulässig. 39/03/04 Vita Zahnfabrik H.Rauter GmbH&Co.KG 79704 Bad Säckingen... -
Seite 12: Bedienung Vacuum (Blockf)
Taste # bestätigen W erteingaben außerhalb dem vorgegebenen Bereich führen zur M eldung Err. LED Start leuchtet obere LCD zeigt Einschaltwert °C LED Stop blinkt untere LCD zeigt Ausschaltwert °C oder m in:sec 39/03/04 Vita Zahnfabrik H.Rauter GmbH&Co.KG 79704 Bad Säckingen... - Seite 13 Die Werte für Vakuum können nach dem Starten eines Programmes nicht mehr geändert werden. Die LCD-Anzeige für den Einschaltwert zeigt nach dem Starten der Vakuumpumpe den Vakuumwert von 0 bis -bar an. 39/03/04 Vita Zahnfabrik H.Rauter GmbH&Co.KG 79704 Bad Säckingen...
-
Seite 14: Bedienung Langsames Abkühlen (Block G)
E n d e Die Werte für Abkühlen können auch nach dem Starten eines Programmes solange geändert werden, bis die LED`s in Blinkmodus übergehen. Der Programmabschnitt ist dann aktiv, eine Änderung nicht mehr zulässig. 39/03/04 Vita Zahnfabrik H.Rauter GmbH&Co.KG 79704 Bad Säckingen... -
Seite 15: Bedienung Vorvacuum
LCD Anzeige zeigt: nein Zeitwert für + vac Vorvacuum ändern? * siehe dazu Bedienungsanleitung Vacumat 2500 min:sec Abbildung Bedienungseinheit. Taste Stop gewünschte Vorvacuum-Zeit über betätigen Tastatur eingeben ( 0 - 5:00 Min) und mit Taste # bestätigen... -
Seite 16: Brennraumtemperatur - Justage
VITA - Vacumat 2500 5. Brennraumtemperatur - Justage Der VITA - VACUMAT 2500 ist mit einem elektronischen Potentiometer zur Justierung der Brennraum- temperatur ausgerüstet. Ab Werk ist der Temperaturmeßkreis so einjustiert, daß bei 1000°C eine Spannung am eingebauten Thermoelement (Platin/Rhodium-Platin) von 9,25 Millivolt gemessen werden. Sollte es im Laufe der Betriebszeit zu Abweichungen kommen, kann diese Einstellung mit Hilfe des Justierprogrammes überprüft und nachjustiert werden. -
Seite 17: Dienstprogramme
Starten eines Programmes werden nicht gespeichert. Taste Block Schnelles Abkühlen Schnelles Abkühlen bei offener Brennkammer wenn Brennraumtemperatur auf Bereitschaftstemperatur minus 50°C. höher als Bereitschaftstemperatur) 0 - # Brennkammer verschließen ohne Heizen. * Standardeinstellungen ab Werk 39/03/04 Vita Zahnfabrik H.Rauter GmbH&Co.KG 79704 Bad Säckingen... -
Seite 18: Auswechseln Der Brennmuffel
8. Anschlüsse der Brennmuffel (22261) lösen, defekte Muffel herausnehmen. Einbau der neuen Brennmuffel in umgekehrter Reihenfoge. Beim Aufsetzen des Brennkammerdeckels (22256) auf richtigen Sitz der O-Ring Dichtung (22257) in der Nut achten. Schrauben (22254) über Kreuz gleichmäßig anziehen. 39/03/04 Vita Zahnfabrik H.Rauter GmbH&Co.KG 79704 Bad Säckingen... -
Seite 19: Fehlermeldungen - Service
Hotline: Tel. +49/(0)7761/562-222 ⋅ ⋅ ⋅ ⋅ Fax +49/(0)7761/562-446 10. Weitere Servicehinweise Der tägliche Einsatz des VITA - VACUMAT 2500 fordert hohe Anforderungen an das Gerät. Auf Grund von äußeren Einflüssen, wie z.B. feine Staubeinwirkung ist es erforderlich, das Liftantriebssystem in gewissen Zeitabständen mit einem trockenen Tuch zu reinigen. -
Seite 20: Brenntabelle
Glanzbrand mit VITACHROM 4.00 3.00 1.00 0.00 DELTA Fluid Glanzbrand mit Glasurmasse 740 4.00 3.00 1.00 0.00 Bei der Verwendung vom VMK 68 N Massen sind alle Brandewelche um 10°C höher zu brennen. 39/03/04 Vita Zahnfabrik H.Rauter GmbH&Co.KG 79704 Bad Säckingen... - Seite 21 Arbeitstemperatur des Arbeitstemperatur des entsprechenden Lotes + 50 °C. entsprechenden Lotes + 50 °C. Vortrocknen: 5.00 min Vortrocknen: 1.00 min Aufheizen: 5.00 min Aufheizen: 3.00 min Halten: 3.00 min Halten: 4.00 min. 39/03/04 Vita Zahnfabrik H.Rauter GmbH&Co.KG 79704 Bad Säckingen...
- Seite 22 Herausgabe dieser Gebrauchsinformation: 02/03 Mit Erscheinen dieser Verarbeitungsanleitung verlieren alle bisherigen Ausgaben ihre Gültigkeit. TÜV Rheinland VITA Zahnfabrik H. Rauter GmbH & Co. KG Postfach 1338 ⋅ D-79704 Bad Säckingen Tel. +49/(0)7761/562-0 ⋅ Fax +49/(0)7761/562-299 Hotline: Tel. +49/(0)7761/562-222 ⋅ Fax +49/(0)7761/562-446 Internet: http://www.vita-zahnfabrik.com...
