DEMONTAGE GETRIEBE
(siehe abb. s. 29 und 31)
1. Demontieren sie das Deck.
2. Demontieren sie Keilriemenabdeckung und den
Keilriemen.
3. Demontieren sie den halben schaft von dem Get-
riebe.
4. entfernen sie die Befestigungsschrauben vom
Getriebe.
5. lösen sie die stellschrauben von der laufrolle
und bauen sie die laufrolle aus dem Getriebe
aus. ein radabzieher kann erforderlich sein.
6. heben sie das Getriebe aus und reparieren oder
ersetzen sie es.
BEACHTEN SIE: Verwenden Sie Locktite
RC680 oder ähnliches zwischen Laufrolle und
Getriebeschaft.
Zum einbauen gehen sie in entgegengesetzter rei-
henfolge vor.
AUSBAU DER MESSERSPINDEL
(siehe abb. 21)
1. Demontieren sie die Keilriemenabdeckung.
2. Bauen sie den Keilriemen aus.
3. Demontieren sie die messer.
4. Demontieren sie die messerspindel durch ent-
fernen der 6 muttern, die das spindelgehäuse
am mähdeck befestigen.

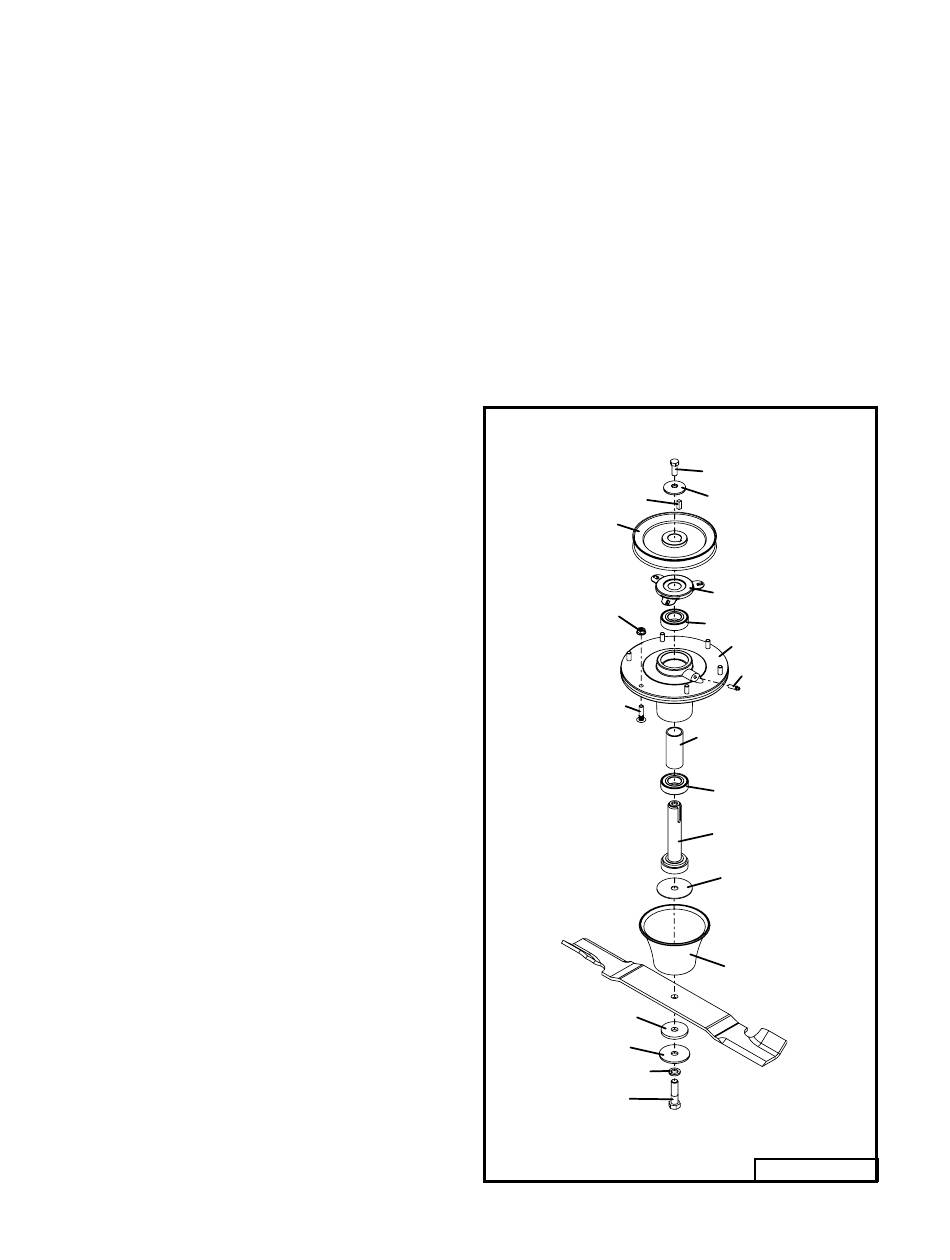

REPARIEREN DER
MESSERSPINDEL
(siehe abb. 24)
Markieren Sie die Oberseite der Laufrolle, damit
sie nicht umgekehrt eingebaut wird.
Demontieren sie die spindelrolle mit einem abzieher.
achten sie darauf, wenn sie Distanzen oder scheiben,
die nicht in der abbildung zu sehen sind, ausbauen
damit sie wieder an der richtigen stelle eingesetzt
werden. Die spindelachse kann nach ausbau der spin-
delrolle herausfallen. Drücken sie den spindelschaft
(19) nach unten durch das spindelgehäuse (7).
Drücken sie die lager aus dem Gehäuse oder demon-
tieren sie sie vom schaft falls erforderlich.
Überprüfen sie die teile und bauen sie, falls erford-
erlich, neue teile ein.
montieren sie das untere lager (6) auf die achse (19)
und schieben sie sie nach unten. setzen sie die Distan-
zen (10) ein. montieren sie die achse in das Gehäuse.
Drücken sie das obere lager (23) nach unten gegen
die Distanz. montieren sie die passfeder (21), die
obere abdeckung (5), die spannrolle (20), die scheibe
(4) und die schraube (3) so ein wie sie sie ausgebaut
haben. Ziehen sie die schraube (3) mit einem Dreh-
moment von 68 – 75 nm an.
Drehen sie die achse und prüfen sie auf freies Be-
wegen und schmierung und montieren sie sie an
das Deck.
21
20
22
9
14
15
16
17
26
3
4
5
23
7
8
10
6
19
18
13
03083A
Abb. 24
Rev. 08-05
