MÄHER MIT ELEKTRISCHEM POWERFOLD
•
stellen sie traktor und mähdeck auf ebenen untergrund. rollen sie
das Deck zum traktor.
•
Verlegen sie den Kabelbaum mit dem Kompaktstecker zwischen sitz
und linkes schutzblech. schließen sie ihn an den Kompaktstecker des
universalkabelbaumes unter dem sitz an.
BEACHTEN SIE: Der Kabelbaum des Mähdecks Art.Nr. GR605945
sollte mit dem Universalkabelbaum des Traktors (6-Wege Anschluss)
Art.Nr. GR504780, GR605951 oder GR 605953 verwendet werden. Ist
der Traktor mit dem alten Universalkabelbaum Art.Nr. GR604939 (8-
Wege Anschluss) ausgestattet, verwenden Sie den Adapter GR604905
und schließen Sie ihn an den Anschluss am Kabelbaum des Decks und
an den alten Universalkabelbaum.
•
Verwenden sie den wieder verwendbaren Kabelbinder um den Ka-
belbaum am rahmen zu befestigen. Der Kabelbaum muss sich frei
bewegen können.
•
Drücken sie den Kippschalter nach rechts um die höhenverstellung
anzuheben. Ziehen sie die schäkel heraus und drehen sie sie um 90°,
so dass sie geöffnet sind.
•
montieren sie die halter über die aufnahmebuchsen. Drücken sie
den Kippschalter nach links, um die höhenverstellung abzulassen.
Drehen sie die schäkel um 90° damit die halter fixiert sind.
•
montieren sie die Zapfwelle.
•
Betätigen sie den schalter der elektrischen aushebung um das Deck
auf max. höhe anzuheben. stellen sie die höhenanzeige ein, indem
sie den Fixierbolzen montieren (siehe abb. 12)
Gebrauchen Sie ein PowerFold Deck NUR mit montierten
Aufhängeketten!
Kabelbinder
•
700er und 900er serien traktoren mit montiertem 3452 powerFold
Deck siehe abb. 14 und befolgen sie folgende schritte:
•
Für 700er und 900er serien traktoren mit montiertem 3461 power-
Fold Deck siehe abb. 10, s. 16 und befolgen sie folgende schritte:
1.
schieben sie das ende des montagehebels in die aufnahme neben
dem halter.
2.
Üben sie Druck auf das obere ende des montagehebels aus und
montieren sie die aufhängeketten.
•
Für 600er serien traktoren siehe abb. 15 und befolgen sie folgende
schritte:
1.
montieren sie den sicherungsbolzen wie abgebildet in die halterung.
2.
schieben sie das ende des montagehebels in die halterung, so dass
der hebel zwischen sicherungsbolzen und aushebearm.
3.
Üben sie Druck auf das obere ende des montagehebels aus und
rev. 07-05
4.
5. nachdem die Ketten montiert sind, entfernen sie den
•
•
Zum Lösen des
Kabelbinders auf den
Raster drücken
17
montieren sie die aufhängeketten.
Die pins (9, s. 33) müssen für richtige ausrichtung der Kette nach
innen zeigen.
montagehebel und den Federklappenbügel.

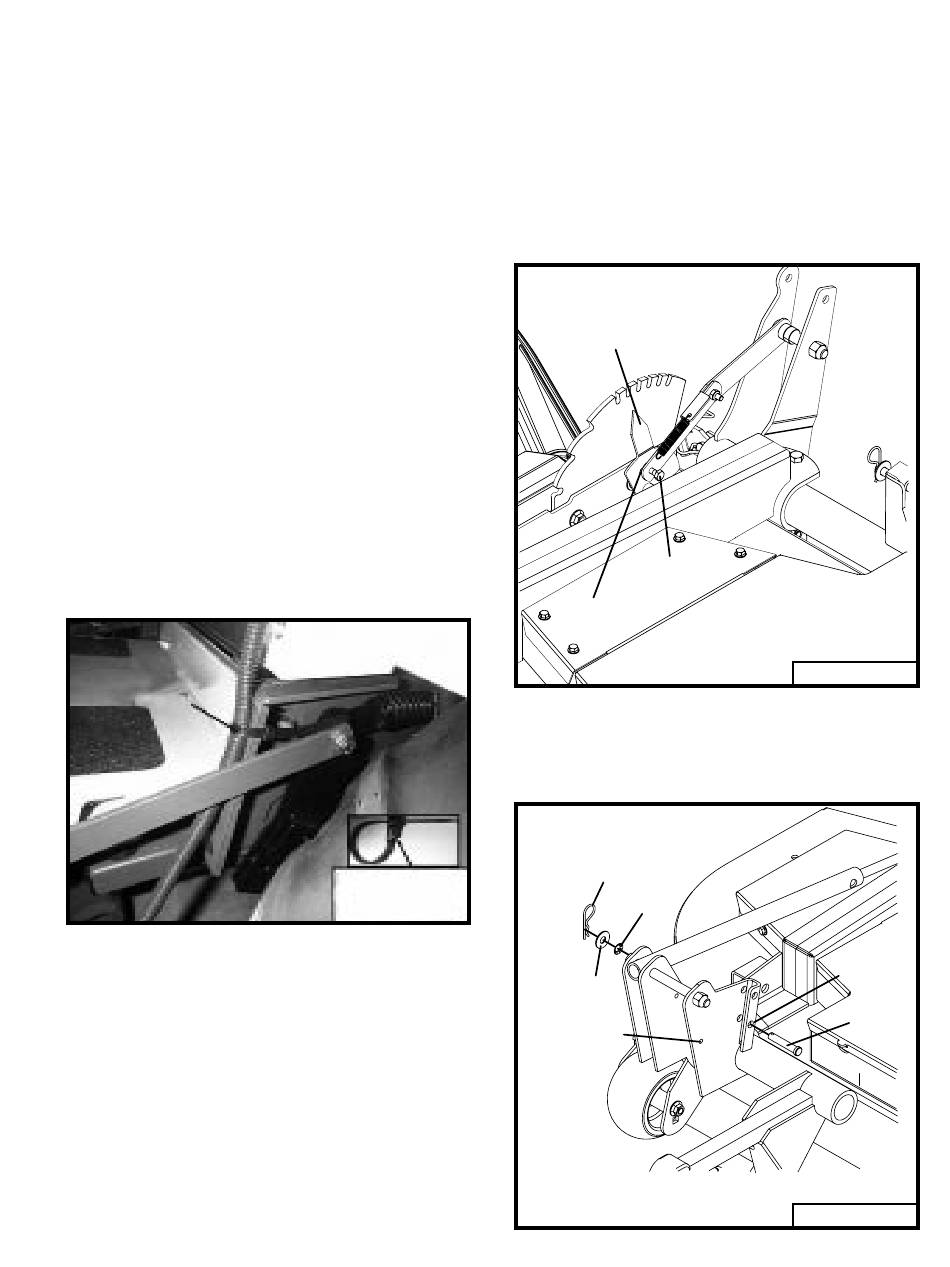

Height
Indicator
Adjust bolt
in slot
Indicator
Slot
Bei einem 3452 Deck sollte der linke Bolzen in die untere
Bohrung der halterung eingesetzt werden (abb. 13).
hängen sie die aufhängeketten aus dem Kit in die 3/8 x 2 ...
am Deck ein. mit dem montagehebel können sie die Feder
spannen um die montage zu vereinf achen.
Sicherungssplint
Sprengring
Scheibe
Bohrung
für
Kabelbinder
3452 DECK
03116
Fig. 12
Untere
Bohrung
Bolzen
03109
Fig. 13
