1. montieren sie den sicherungsbolzen wie
abgebildet in die halterung.
2. schieben sie das ende des montagehebels
in die halterung, so dass der hebel zwischen
sicherungsbolzen und aushebearm.
3. Üben sie Druck auf das obere ende des
montagehebels aus und montieren sie die
aufhängeketten.
5
6
2
1
1. Haltearm
2. Halter
3. Aufhängekette
4. Hebelarm

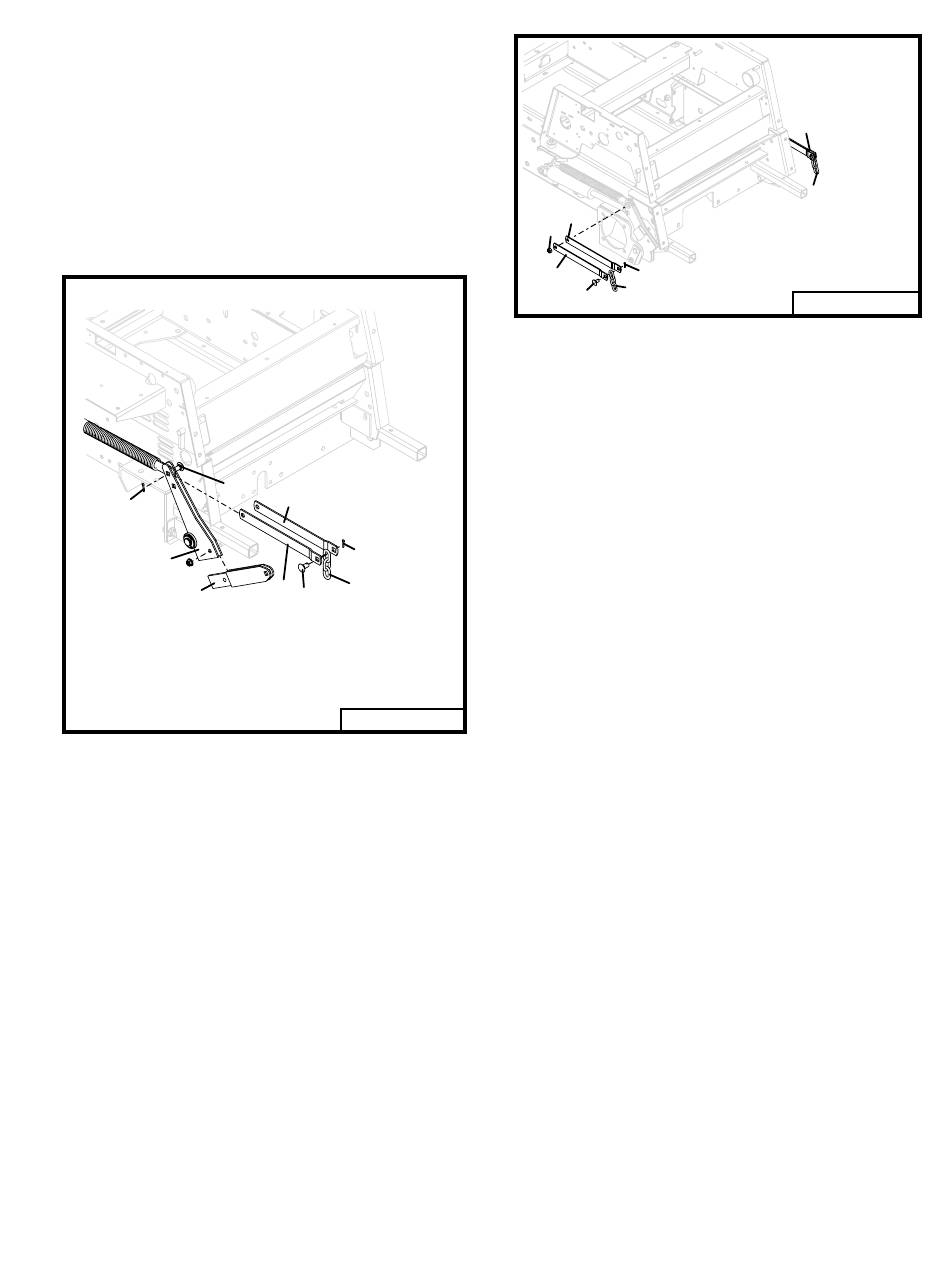

MONTAGE EINES 34 SERIEN MÄH-
DECKS AN EINEN 700ER ODER
900ER TRAKTOR
(siehe abb. 7)
•
entfernen sie die 3/8 sicherungsmutter (2),
die die Feder am haltearm befestigt. mon-
tieren sie die hebelarme (1) mit einer 3/8
schraube und sichern sie mit der 3/8 siche-
rungsmutter. Ziehen sie die mutter nicht zu
fest an; die hebelarme sollten sich leicht be-
wegen lassen.
•
montieren sie die aufhängekette (3) zwi-
schen die hebelarme und sichern sie sie mit
dem Bolzen (4) und dem splint (5).
rev. 10-04
00092A
4
6
3
4
7
5. Bolzen
6. Splint
7. Bolzen
Abb. 6
1
2
5
1
3
4
(siehe „Einstellung der Schnitthöhe", S.
19, für Hinweise der höchsten und nied-
rigsten Schnitthöhe). Das Deck sollte sich
vorne um ca. 3 cm mehr neigen als hinten
(siehe Abb. 14, S. 19). Messungen sollten
vorgenommen werden, wenn die Maschi-
ne auf ebenem Untergrund steht und der
Fahrer aufsitzt.)
•
Drehen sie die schäkel um 90° um das Deck
einzuhaken.
•
montieren sie die Zapfwelle.
•
stellen sie dann den höhenverstellhebel auf
die höchste position.
•
montieren sie die aufhängeketten (3; abb. 7)
des Kits auf die 375x2 Bolzen am Deck. Be-
nutzen sie den montagehebel um die Feder
einfacher montieren zu können.
•
Für 700er oder 900er serien traktor siehe
abb. 10 und befolgen sie folgende schritte:
1. schieben sie das ende des montagehebels
in die aufnahme neben dem halter.
2. Üben sie Druck auf das obere ende des
montagehebels aus und montieren sie die
aufhängeketten.
15
1
3
02040A
700er oder 900er
Serien Traktoren ab
Seriennr. 5300000
Abb. 7
