UMBAU DES MÄHDECKS VON
MULCHDECK AUF SEITENAUSWURF
(siehe abb. 5)
•
Demontieren sie die riemenabdeckung vom
mähdeck.
•
Demontieren sie den auswurfdeflektor rechts
am mähdeck. entfernen sie die 3 rändel-
schrauben, drehen sie den Deflektor weg vom
mäher und ziehen sie ihn nach oben von der
aufnahme.
•
Demontieren sie das linke und rechte
mulchblech durch entfernen der Befestigungs-
schrauben unter dem Deck.
nur durch montage des auswurfdeflektors wird
das mähdeck zum seitenauswurf umfunktioniert.
•
montieren sie den auswurfdeflektor indem
sie die achse in die achsaufnahme schieben.
•
Drehen sie den Deflektor um die aufnahme
in Kontakt mit der halterung der lenkhebel
am mähdeck zu bringen.
•
sichern sie den Deflektor mit 3 schrauben.
•
montieren sie die beiden abdeckbleche oben
am mähdeck.
Aufnahme
Keilriemen-
abdeckung
3 Rändel-
Auswurf-
schrauben
deflektor
Aufnahme
02090
Linkes
Mulchblech
Rechtes
3 Rändel-
Mulchblech
schrauben
02091

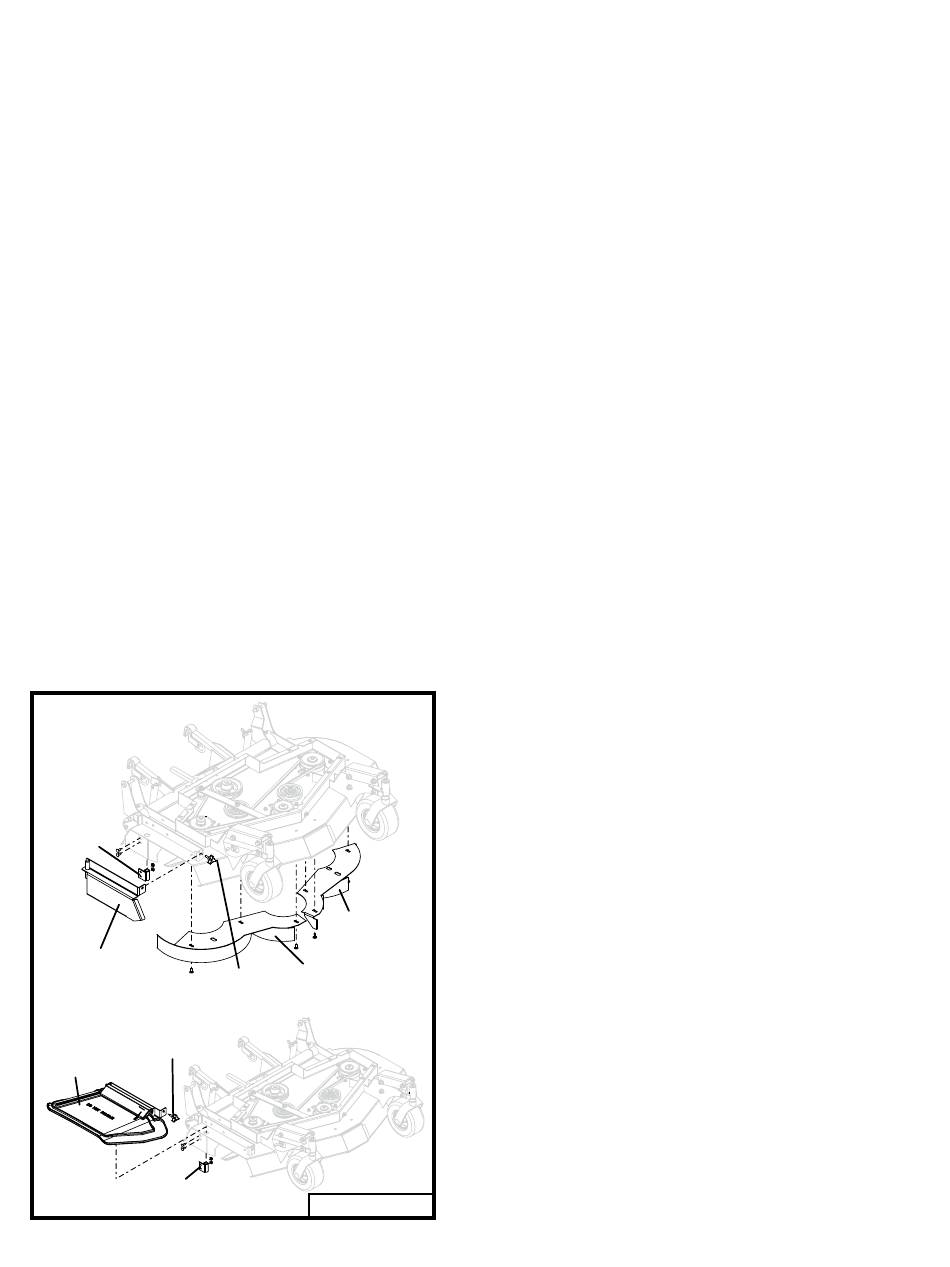

Abb. 5
UMBAU DES DECKS VON SEITEN-
AUSWURF AUF MULCHDECK
(siehe abb. 5)
•
reinigen sie die unterseite des Decks gründ-
lich um sichere Befestigung der mulchbleche
zu gewährleisten.
•
Demontieren sie die Keilriemenabdeckung
oben am mähdeck.
•
entfernen sie die 3 rändelschrauben, die
den Deflektor befestigen.
•
Demontieren sie den Deflektor.
nur durch montage des auswurfdeflektors und
den beiden mulchblechen wird das mähdeck
zum mulchdeck umfunktioniert.
•
montieren sie die Keilriemenabdeckung an
die unterseite des Decks. Befestigen sie sie
mit 3 .312-18 x .75 sicherungsschrauben
und -muttern in den Bohrungen am Deck
(die schrauben werden von unten durch die
Bohrungen gesteckt).
•
montieren sie den auswurfdeflektor indem
sie die achse in die achsaufnahme schie-
ben.
•
montieren sie den Deflektor und sichern
ihn mit 3 rändelschrauben.
•
montieren sie die beiden mulchbleche oben
am mähdeck.
MONTAGE EINES 34ER SERIEN
MÄHDECKS AN EINEN 600ER
SERIEN TRAKTOR
(siehe abb. 6)
•
Demontieren sie die haltearme (1) von den
haltern (2).
•
Demontieren sie die aufhängekette (3) von
den haltearmen (2).
•
montieren sie die hebelarme (4) in die hal-
ter (2) und sichern sie sie mit dem Bolzen
(5) und dem splint (6).
•
montieren sie die aufhängekette (3) zwi-
schen die hebelarme (4) und sichern sie sie
mit dem Bolzen (7).
14
rev. 07-04
