MONTAGE DES MÄHDECKS
AN DEN TRAKTOR
(siehe abb. 8)
mit manueller aushebung
•
stellen sie traktor und mähdeck auf ebenen untergrund. Ist
die Zugfeder mit dem oberen pin der aushebung verbunden,
hängen sie sie aus. lassen sie das Deck auf die niedrigste
position herab, so dass es auf dem Boden steht. rollen sie das
Deck zum traktor.
•
heben sie die aufhängeketten (3) manuell an. Ziehen sie
die schäkel (1) heraus und drehen sie sie um 90°, so dass sie
geöffnet sind.
•
montieren sie das Deck indem sie die halter (3) über die
aufnahmebuchsen (2) einhängen. es kann auch eine geän-
derte Buchse (art.nr. Gr282576) anstelle der serienmäßig
eingebauten
aufnahmebuchse verwendet werden, um besseres Freispiel
zu erzielen. lesen sie im handbuch Ihres traktors für nähere
Informationen und abbildungen nach.
BEACHTEN SIE: Für eine hohe Schnitthöhe setzen Sie die
Halterung in die oberen Buchsen. Für niedrige Schnitthöhe
setzen Sie die Halterung in die unteren Buchsen.
Siehe „Einstellung der Schnitthöhe", S. 20, für Hinweise der
höchsten und niedrigsten
Schnitthöhe). Das Deck sollte sich vorne um ca. 3 cm mehr
neigen als hinten
(siehe Abb. 17, S. 19). Messungen sollten vorgenommen
werden, wenn die Maschine auf ebenem Untergrund steht
und der Fahrer aufsitzt.
•
Drehen sie die schäkel um 90° um das Deck einzuhaken.
•
montieren sie die Zapfwelle.
•
montieren sie die Zugfeder auf der rechten seite der aushe-
bung. sichern sie mit einer scheibe und sicherungssplint.
WARNUNG: Die Feder sollte erst montiert werden, wenn das
Deck am Traktor montiert und angehoben ist. Vor Demontage
des Decks muss die Feder ausgehakt werden. Wird die Feder
nicht ausgehakt, kann es durch hochschlagen der Aushebung
zu schweren Verletzungen kommen. Ist die Höhenverstellung
auf niedrigster Position (Feder gedehnt), stehen die Bauteole
unter Spannung.
Sicherungs-
bolzen
Montagehebel
02088

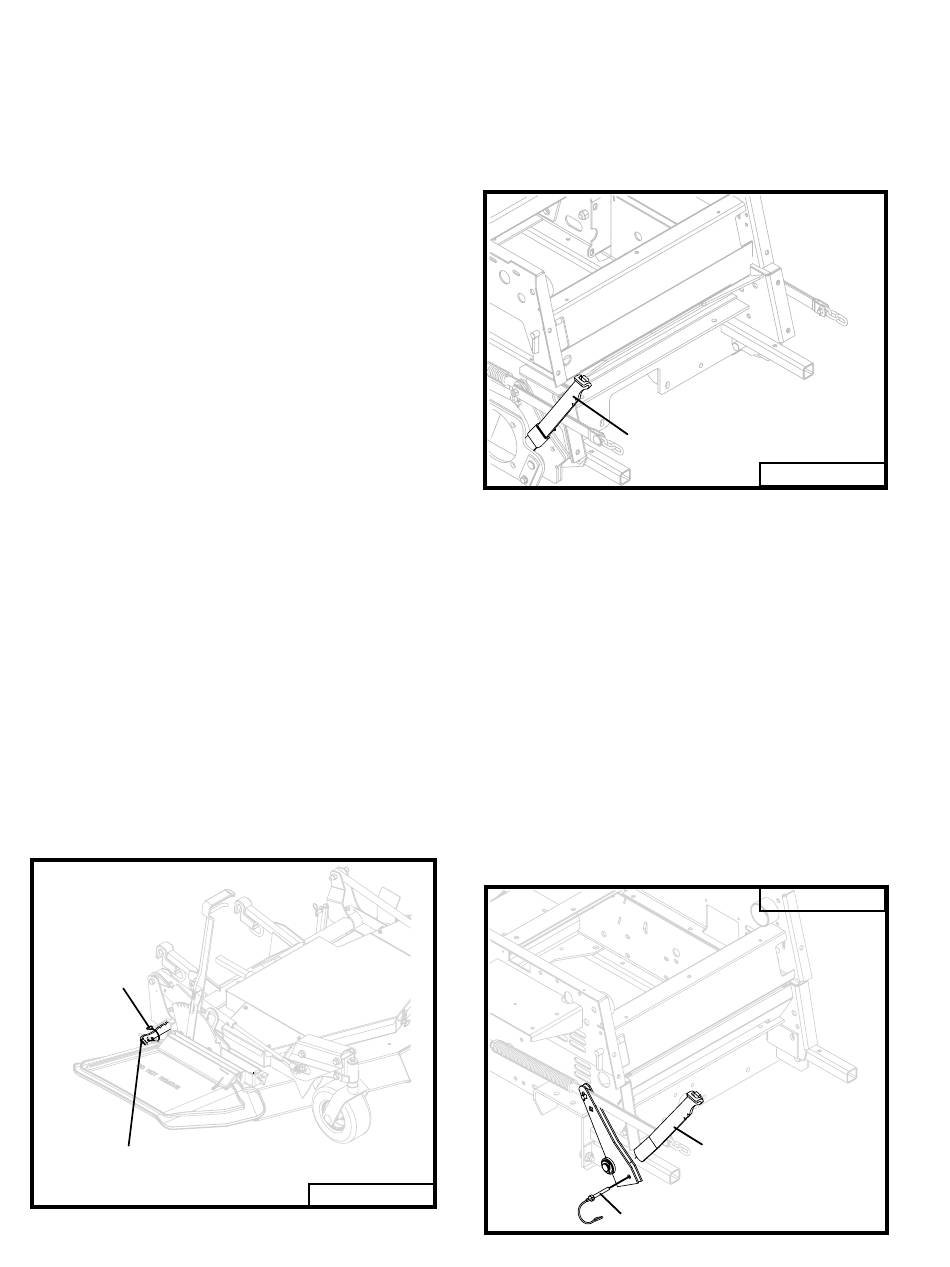

Fig. 9
16
•
stellen sie dann den höhenverstellhebel auf die höchste position.
•
montieren sie die aufhängeketten (3; abb. 7) des Kits auf die
375x2 Bolzen am Deck. Benutzen sie den montagehebel um
die Feder einfacher montieren zu können.
•
Für 700er oder 900er serien traktor siehe abb. 10 und
befolgen sie folgende schritte:
Montagehebel
1. schieben sie das ende des montagehebels in die aufnahme
neben dem halter.
2. Üben sie Druck auf das obere ende des montagehebels aus und
montieren sie die aufhängeketten.
•
Für 600er serien traktor siehe abb. 11 und befolgen sie
folgende schritte:
1.
montieren sie den sicherungsbolzen wie abgebildet
in die halterung.
2.
schieben sie das ende des montagehebels in die halterung, so
dass der hebel zwischen sicherungsbolzen und aushebearm.
3.
Üben sie Druck auf das obere ende des montagehebels aus
und montieren sie die aufhängeketten.
4.
Die pins (9, s. 33) müssen für richtige ausrichtung der Kette
nach innen zeigen.
5. nachdem die Ketten montiert sind, entfernen sie den
montagehebel und den Federklappenbügel.
Sicherungsbolzen
02042A
Fig. 10
Fig. 11
02010A
Montagehebel
rev. 10-04
