MONTAGE DES TRITTBRETTS
Wird ein 34er serien mähdeck an einen 600er,
700er oder 900er serien traktor angebaut, mon-
tieren sie das breite ende des trittbretts vorne
an den traktor (siehe abb. 16).
DAS DECK MANUELL ANHEBEN
•
Zapfwelle abstellen, motor stoppen und
Zündschlüssel abziehen.
•
höhenverstellhebel auf niedrigste position
stellen.
•
Vorderseite des Decks anheben bis die verti-
kale sperrklinke einrastet
VORSICHT
Vergewissern Sie sich, dass die verti-
kale Sperrklinke richtig eingerastet
ist bevor das Deck abgelassen wird
Montagehebel
•
um das Deck abzulassen, drücken sie die
vertikale sperrklinke nach außen zum deak-
tivieren
und bringen sie das Deck vorsichtig zurück
in horizontale position.
VORSICHT
Achten Sie beim Ablassen des Decks
auf Ihre Füße!
•
lösen sie den Druckbolzen und demontie-
ren sie den arm.
•
heben sie den höhenverstellhebel bis er in
der Befestigungsplatte einrastet und stellen
sie ihn in gewünschte position ein.
Gewindeschraube
04038A

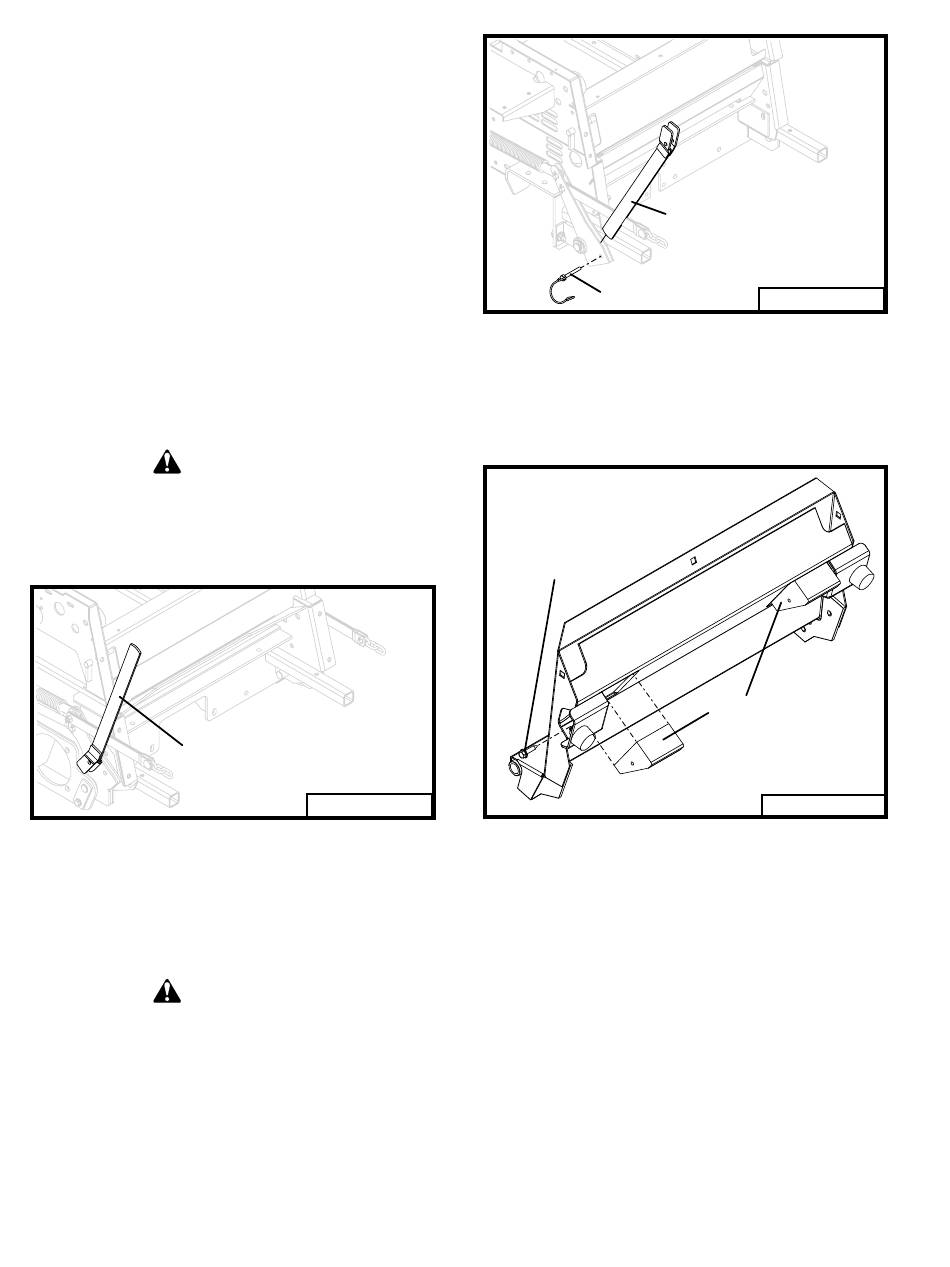

Fig. 14
A N H E B E N D E S D E C K S M I T
POWERFOLD
•
Zapfwelle ausstellen, motor stoppen und
Zündschlüssel abziehen.
•
trittbrett auf oberste einrastposition stel-
len.
•
Drücken sie den schalter nach links um das
Deck anzuheben. Das Deck sinkt erst auf
die niedrigste einstellung ab, bevor es sich
anhebt.
•
um das Deck abzusenken, drücken sie den
Kippschalter nach rechts.
18
Montagehebel
Sicherungsbolzen
Trittbrett
98035
04039A
Fig. 15
Fig. 16
