POWERFOLD
•

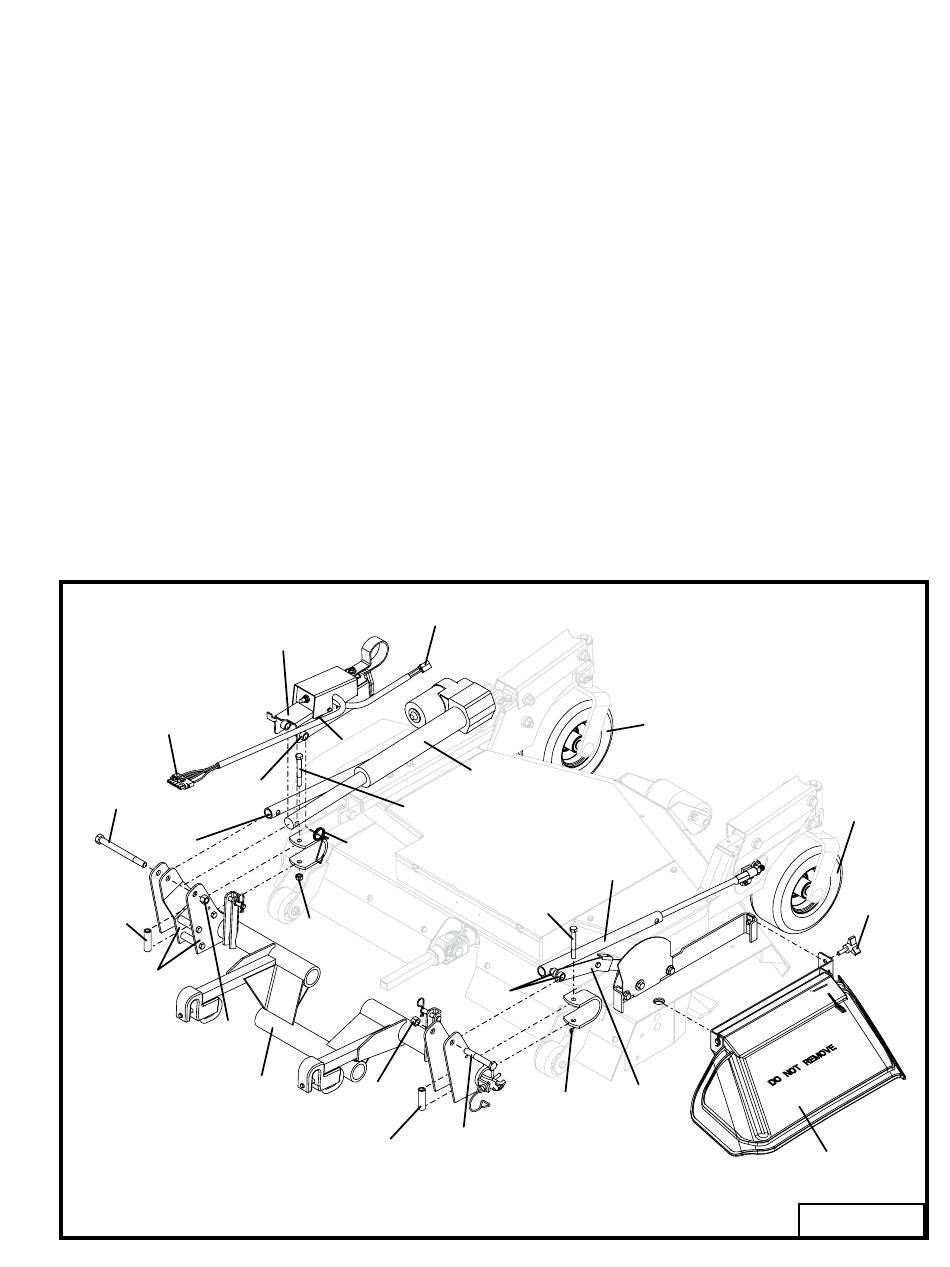

Überprüfen sie die lieferung auf Vollständigkeit.
•
montieren sie, wie unten in der Zeichnung, die
räder. Ziehen sie die schrauben nicht zu fest an;
die räder sollten sich frei bewegen.
•
legen sie die Zapfwelle über den aushebearm und
schieben sie das Deck nach hinten bis es in die hal-
terung einhakt. stecken sie die 3/8x3" schrauben
von oben nach unten durch die halterung und das
Distanzrohr und sichern sie es mit einer 3/8" si-
cherungsmutter. Ziehen sie diese nicht zu fest an;
die aushebestange muss sich frei bewegen können.
•
Bevor die rechte aushebestange montiert wird,
montieren sie die höhenverstellung mit den 3
Distanzscheiben. setzen sie 2 Distanzscheiben
zwischen die aushebestange und die höhen-
verstellung und eine Distanzscheibe zwischen
höhenanzeige und aufnahme. sichern sie durch
sicherungsschrauben und –muttern. Ziehen sie sie
nicht zu fest an. Die arme müssen sich frei bewe-
gen können.
Elektrische
Höhenverstellung
Universal
Kompaktstecker
1/2 x 5 1/2"
Buchse
Schraube
linke
Aushebe-
stange
Distanz-
hülse
Aufnahme
1/2"
Sicherungs-
mutter
Aushebung
kpl.
rev. 04-04
Kompaktstecker
Stellmotor
kpl.
Aussparung
3/8 x 3" Schraube
Feder
3/8"
Sicherungs-
mutter
3 Distanz-
scheiben
1/2"
Sicherungs-
mutter
1/2 x 3 5/16"
Distanz-
Schraube
hülse
•
stecken sie das eckige ende der Feder in die aus-
sparung und über die Befestigungsscheibe des
schalters für die elektrische höhenverstellung.
•
montieren sie den schalter über die aufnahme und
zwischen die aushebestangen. stecken sie die ½ x
5 ½ " schrauben durch den äußeren halter und die
linke aushebestange, halter, schlauch, aufnahme,
Feder und durch die innere halterung. sichern sie
die schraube mit einer ½" sicherungsmutter. Zie-
hen sie die schraube nicht zu fest an, das Gestänge
muss sich frei bewegen können.
•
haken sie das schmale runde ende der Feder über die
hintere Kante der inneren halterung der aushebestange.
•
sichern sie den Kabelbaum mit Kabelbindern an
der halterung des aushebestange. Der Kabelbaum
muss sich frei bewegen können, wenn das mähdeck
angehoben oder gesenkt wird.
•
Der Kompaktstecker des Kabelbaums muss mit der
Verkabelung der aufnahme verbunden werden.
•
montieren sie den auswurfdeflektor oder das
mulchblech an das mähdeck und sichern sie es mit
3 rändelschrauben.
Vorderrad
Stellmotor
Rechte
Aushebe-
stange
3/8 x 3"
Schraube
Höhenver-
3/8"
stellung
Sicherungs-
mutter
13
Vorderrad
Rändel-
schraube
04109
Auswurf-
deflektor
Abb. 4
