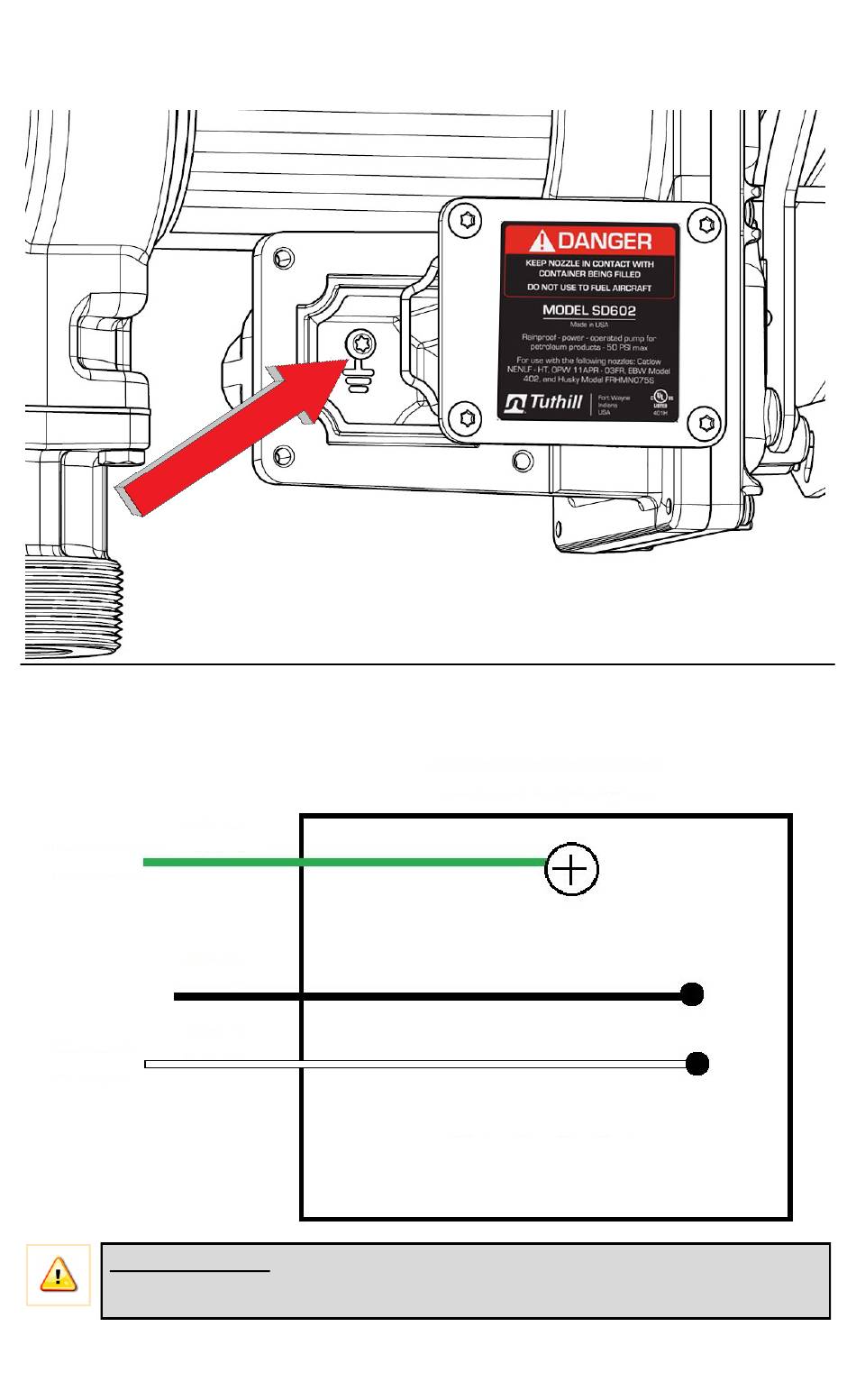

Boîte de jonction de pompe alimentation secteur
(
pompes de transfert CA Série FR600G
Vis de terre dans boîte de jonction
Schéma de câblage pour courant alternatif
(
pompes de transfert CA Série FR600G
Terre
Secteur
(fil chargé)
Neutre
AVERTISSEMENT ! Le fil de mise à la masse du câblage d'alimentation DOIT être
connecté à la vis de terre à l'intérieur de la boîte de jonction.
Vert
Noir
Blanc
)
)
Schéma de câblage 115 Vca
Boîte de jonction de pompe
11
Figure 5
Vis de terre
(située dans la boîte
de jonction)
