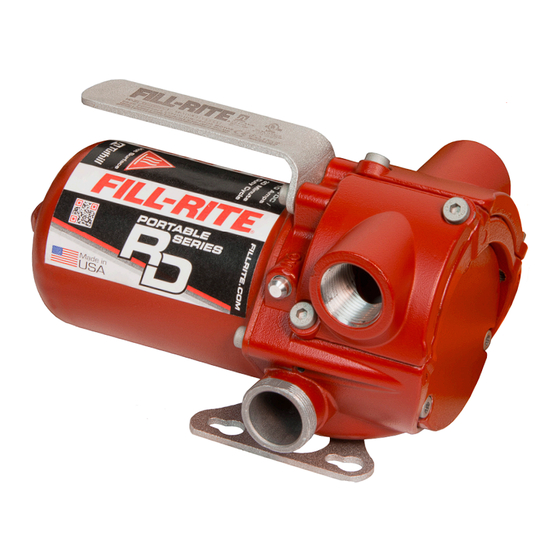

Tuthill Fill-Rite RD12 Betriebs- Und Sicherheitsanleitung
  1. Anleitungen
  2. Marken
  3. Tuthill Anleitungen
  4. Pumpen
  5. Fill-Rite RD12
  6. Betriebs- und sicherheitsanleitung

Tuthill Fill-Rite RD12 Betriebs- Und Sicherheitsanleitung

Tragbare dc-kraftstofftransferpumpe
Vorschau ausblenden Andere Handbücher für Fill-Rite RD12:
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
Original Instructions
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Tuthill Fill-Rite RD12

Inhaltszusammenfassung für Tuthill Fill-Rite RD12

  • Seite 37: Betriebs- Und Sicherheitsanleitung Tragbare Dc-Kraftstofftransferpumpe

    Betriebs- und Sicherheitsanleitung Tragbare DC-Kraftstofftransferpumpe...

  • Seite 38: Zu Diesem Handbuch

    Arbeitsschritt weiter erläutern. Bei Tuthill ist Ihre Zufriedenheit mit unseren Produkten von höchster Bedeutung. Bei Fragen oder wenn Sie Hilfe mit dem Produkt benötigen, kontaktieren Sie uns bitte unter der Rufnummer 1-800-634-2695 (Mo-Fr 8.00-17.00 Uhr EST).

  • Seite 39: Sicherheitsinformationen

    Sicherheitsinformationen GEFAHR! Die Verkabelung darf nur äußerst vorsichtig durchgeführt werden und muss dem vorgesehenen Verwendungszweck der Pumpe, den geltenden örtlichen und landesweiten Vorschriften, dem technischen Regelwerk sowie NEC/ANSI/NFPA 70, NFPA 30 und NFPA 30A entsprechen. Verschraubte Kabelrohre, abgedichtete Anschlüsse und Leiterdichtungen müssen verwendet werden, wo dies erforderlich ist. Die Pumpe muss vorschriftsmäßig geerdet sein.

  • Seite 40: Pfropfenmontage-Konfiguration

    Pfropfenmontage-Konfiguration WARNUNG! Rohrgewindeverbindungen und Anschlüsse müssen mit geeignetem Dichtmittel oder Dichtband abgedichtet werden, um die Wahrscheinlichkeit von Leckage zu minimieren. Undichtigkeiten sind ein Potenzial für Brand oder Explosion. Die Pumpe der RD Serie wird mit dem Pfropfenadapter-Saugrohr auf dem Pfropfen montiert. Der Saugschlauch wird in den Pfropfenadapt- er geschraubt und muss so zugeschnitten werden, dass er maximal 75 mm (3 Zoll) über dem Tankboden liegt.

  • Seite 41: Saugschlauch-Konfiguration

    Saugschlauch-Konfiguration WARNUNG! Rohrgewindeverbindungen und Anschlüsse müssen mit geeignetem Dichtmittel oder Dichtband abgedichtet werden, um die Wahrscheinlichkeit von Leckage zu minimieren. Undichtigkeiten sind ein Potenzial für Brand oder Explosion. Chemisch verträgliche Ein- und Auslassschläuche mit einem Statikableitungsdraht, die zur Verwendung mit entzündlichen Flüssigkeiten geeignet sind und eine Nenndruckfestigkeit von mindestens 345 kPa (50 psi) haben, auswählen.

  • Seite 42: Flanschkonfiguration

    Flanschkonfiguration WARNUNG! Sicherstellen, dass Dichtungen und Siebe korrekt platziert und sauber sind, wenn die Flansche neu konfiguriert werden. Unvorschriftsmäßig eingebaute oder verschmutzte Dichtungen oder Siebe können Undichtigkeiten und damit einen Brand oder eine Explosion verursachen. VORSICHT! Stets darauf achten, dass der Netzschalter zugänglich ist, nachdem die Ein- und Auslassanschlüsse neu konfiguriert wurden.

  • Seite 43: Netzschalter

    Netzschalter GEFAHR! Darauf achten, dass der Netzschalter auf OFF (AUS) gestellt ist, bevor die Batterieklemmen/Netzkabel an die Stromquelle oder das Kabel an der Pumpe angebracht werden, um ein versehentliches Anlassen des Motors zu vermeiden. Ein versehentlicher Motorstart kann unbeabsichtigt Kraftstoff abgeben und eine Explosions- und Brandgefahr erzeugen.

  • Seite 44: Störungsbeseitigung

    Sie uns bitte unter der Rufnummer 1-800-634-2695 (Mo-Fr 8.00-17.00 Uhr EST) oder über das Internet unter www.fillrite.com. GEFAHR! KEINESFALLS den Motor der Tuthill-Pumpe öffnen oder zu reparieren versuchen. Er muss an die Verkaufsstelle zurückgebracht werden. Wenn das Motorgehäuse geöffnet wird, wird dies die explosionssichere Bauweise beeinträchtigen.

  • Seite 45: Reinigung Des Einlasssiebs

    Störungsbeseitigung (Forts.) Symptom Ursache Abhilfe Flüssigkeitsleck. Mangelhafte O-Ring-Dichtung. Alle O-Ringe überprüfen. Defekter Wellendichtring. Zur Verkaufsstelle zurückbringen. Unverträgliche Flüssigkeit. Auf die Liste der benetzten Teile Bezug nehmen (Seite 10). Lockere Befestigungsteile. Befestigungsteile festziehen. Unzureichende Dichtungen in den Rohrleitungsanschlüsse neu abdichten. Rohrleitungen. Pumpe summt, lässt sich Motorausfall.

  • Seite 46: Technische Daten

    Technische Daten Motor RD12 Stromversorgung – Gleichspannung 12, 24, 12/24 12 VDC 12 VDC Nennleistung (PS) 0,16 PS 0,16 PS Netzkabellänge 3 m (10 Fuß) 3 m (10 Fuß) Netzkabelstärke 14 AWG 14 AWG Netzkabel Gleichspannungs-Batterieanschlüsse A (FLA) 14 A 14 A 1/min 3600...

  • Seite 47: Sätze Und Ersatzteile

    Sätze und Ersatzteile Satz-Nr. Beschreibung Teile-Nr. KIT812PC Netzkabelsatz Schnellverschluss-Netzkabelbaugruppe 9 und Anweisungen* KIT812PC Netzkabelsatz (Europa) Schnellverschluss-Netzkabelbaugruppe 9 und Anweisungen* KIT812RG Nachrüstsatz Rotor & Schieber 4 , Rotorabdeckung 1 , Einlasssieb 8 , Flansch-O- KIT1212RG** Ringe 7 , Rotorabdeckung-O-Ring 3 , Flansch-Befestigungsteile 6 , Rotorabdeckung-Befestigungsteile 2 und Anweisungen* KIT812FL Einzelflanschsatz (NPT)

  • Seite 48: Die Prüfung Der Sicherheit Von Informationen

    8825 Aviation Drive | Fort Wayne, Indiana 46809, USA T (800) 634-2695 | (260) 747-7524 F (800) 866-4861 www.fillrite.com www.tuthill.com Tuthill UK LTD. Birkdale Close Manners Industrial Estate Ilkeston, Derbyshire DE7 8YA T +44 0 115 932 5226 F +44 0 115 932 4816...
