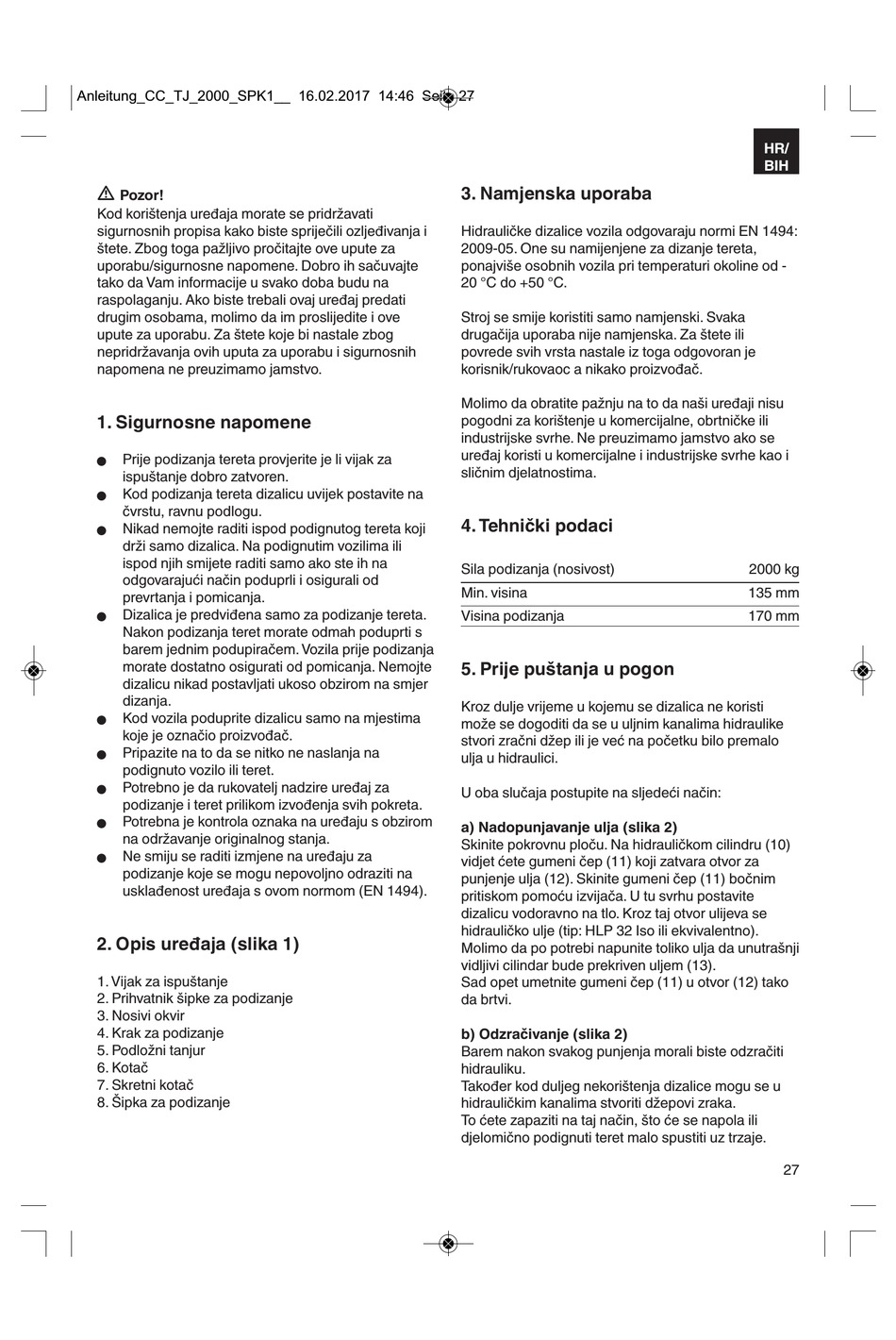

m
Pozor!
Kod korištenja uređaja morate se pridržavati
sigurnosnih propisa kako biste spriječili ozljeđivanja i
štete. Zbog toga pažljivo pročitajte ove upute za
uporabu/sigurnosne napomene. Dobro ih sačuvajte
tako da Vam informacije u svako doba budu na
raspolaganju. Ako biste trebali ovaj uređaj predati
drugim osobama, molimo da im proslijedite i ove
upute za uporabu. Za štete koje bi nastale zbog
nepridržavanja ovih uputa za uporabu i sigurnosnih
napomena ne preuzimamo jamstvo.
1. Sigurnosne napomene
Prije podizanja tereta provjerite je li vijak za
n
ispuštanje dobro zatvoren.
Kod podizanja tereta dizalicu uvijek postavite na
n
čvrstu, ravnu podlogu.
Nikad nemojte raditi ispod podignutog tereta koji
n
drži samo dizalica. Na podignutim vozilima ili
ispod njih smijete raditi samo ako ste ih na
odgovarajući način poduprli i osigurali od
prevrtanja i pomicanja.
Dizalica je predviđena samo za podizanje tereta.
n
Nakon podizanja teret morate odmah poduprti s
barem jednim podupiračem. Vozila prije podizanja
morate dostatno osigurati od pomicanja. Nemojte
dizalicu nikad postavljati ukoso obzirom na smjer
dizanja.
Kod vozila poduprite dizalicu samo na mjestima
n
koje je označio proizvođač.
Pripazite na to da se nitko ne naslanja na
n
podignuto vozilo ili teret.
Potrebno je da rukovatelj nadzire uređaj za
n
podizanje i teret prilikom izvođenja svih pokreta.
Potrebna je kontrola oznaka na uređaju s obzirom
n
na održavanje originalnog stanja.
Ne smiju se raditi izmjene na uređaju za
n
podizanje koje se mogu nepovoljno odraziti na
usklađenost uređaja s ovom normom (EN 1494).
2. Opis uređaja (slika 1)
1. Vijak za ispuštanje
2. Prihvatnik šipke za podizanje
3. Nosivi okvir
4. Krak za podizanje
5. Podložni tanjur
6. Kotač
7. Skretni kotač
8. Šipka za podizanje
3. Namjenska uporaba
Hidrauličke dizalice vozila odgovaraju normi EN 1494:
2009-05. One su namijenjene za dizanje tereta,
ponajviše osobnih vozila pri temperaturi okoline od -
20 °C do +50 °C.
Stroj se smije koristiti samo namjenski. Svaka
drugačija uporaba nije namjenska. Za štete ili
povrede svih vrsta nastale iz toga odgovoran je
korisnik/rukovaoc a nikako proizvođač.
Molimo da obratite pažnju na to da naši uređaji nisu
pogodni za korištenje u komercijalne, obrtničke ili
industrijske svrhe. Ne preuzimamo jamstvo ako se
uređaj koristi u komercijalne i industrijske svrhe kao i
sličnim djelatnostima.
4. Tehnički podaci
Sila podizanja (nosivost)
Min. visina
Visina podizanja
5. Prije puštanja u pogon
Kroz dulje vrijeme u kojemu se dizalica ne koristi
može se dogoditi da se u uljnim kanalima hidraulike
stvori zračni džep ili je već na početku bilo premalo
ulja u hidraulici.
U oba slučaja postupite na sljedeći način:
a) Nadopunjavanje ulja (slika 2)
Skinite pokrovnu ploču. Na hidrauličkom cilindru (10)
vidjet ćete gumeni čep (11) koji zatvara otvor za
punjenje ulja (12). Skinite gumeni čep (11) bočnim
pritiskom pomoću izvijača. U tu svrhu postavite
dizalicu vodoravno na tlo. Kroz taj otvor ulijeva se
hidrauličko ulje (tip: HLP 32 Iso ili ekvivalentno).
Molimo da po potrebi napunite toliko ulja da unutrašnji
vidljivi cilindar bude prekriven uljem (13).
Sad opet umetnite gumeni čep (11) u otvor (12) tako
da brtvi.
b) Odzračivanje (slika 2)
Barem nakon svakog punjenja morali biste odzračiti
hidrauliku.
Također kod duljeg nekorištenja dizalice mogu se u
hidrauličkim kanalima stvoriti džepovi zraka.
To ćete zapaziti na taj način, što će se napola ili
djelomično podignuti teret malo spustiti uz trzaje.
HR/
BIH
2000 kg
135 mm
170 mm
27
