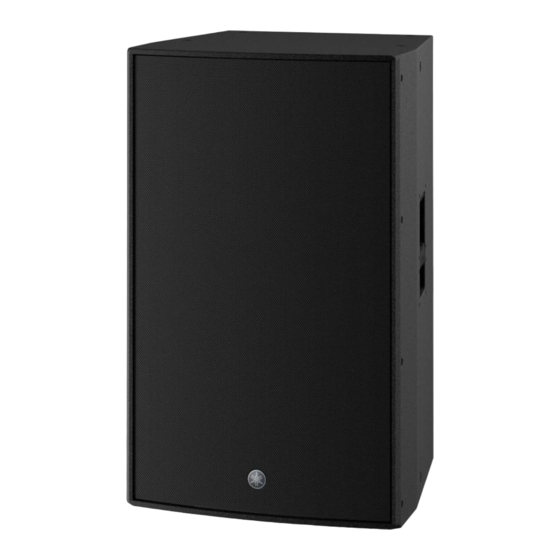

- Seite 1 POWERED LOUDSPEAKER POWERED SUBWOOFER Referenzhandbuch...
-
Seite 2: Inhaltsverzeichnis
Dante-Netzwerksystem ..................29 Der HOME-Bildschirm und seine Funktionen............ 10 Dante-Einstellungen ..................30 Alarmmeldungen ....................12 Verbinden mit Dante-Geräten................30 Initialisierung...................... 12 Integration mit Yamaha-Digitalmischpulten ............31 Bildschirmfunktionen Referenz Bildschirmstruktur....................13 Vorsichtsmaßnahmen bei Verwendung der [USB]-Buchse....... 33 PRESET-Bildschirm.................... 13 Verwenden von USB-Flash-Laufwerken ............33 RECALL (Abruf) .................. -
Seite 3: Einleitung
Vielen Dank für den Kauf des POWERED LOUDSPEAKER (Aktivlautsprechers) der Reihe DZR(-D) und des POWERED SUBWOOFER (aktiven Subwoofers) der Reihe DXS-XLF(-D) von Yamaha. (Siehe die nachstehende Produktübersicht.) Diese Produkte sind für Live-Darbietungen, Klangverstärkung und fest installierte Soundsysteme konzipiert. Dieses Handbuch enthält Anweisungen zur Installation, Einrichtung, Konfiguration der Anschlüsse und Verbindungen sowie ausführliche Hinweise zum Betrieb dieser Lautsprecher für Monteure, Konstrukteure oder allgemeine Anwender,... -
Seite 4: Hauptfunktionen
Siehe Seite 31 Verbinden Sie ein Dante-kompatibles Modell mit einem Gerät der TF-, CL- oder QL-Reihe über ein Netzwerk, um Signalführung und Gerätestatus ohne Dante Controller zu überwachen. Yamaha bietet eine einzigartige Systemlösung mit den Digitalmischpulten im Mittelpunkt. Weitere nützliche Funktionen •... -
Seite 5: Funktionen (Function-Display)
Gummifüße des oberen Lautsprechers auf die Fußschalen des unteren aus. y Schrauben zum Anbringen von Rollen Zum Anbringen der separat erhältlichen Rollen Yamaha SPW-1. Wenn Sie keine Rollen verwenden, entfernen Sie diese Schrauben nicht. Andernfalls wird Unterseite die Klangqualität durch das Luftleck beeinträchtigt. -
Seite 6: Rückseite Vollbereichslautsprecher
Funktionen (Function-Display) q USB-Anschluss r Display Rückseite Schließen Sie ein USB-Flash-Laufwerk an, um Daten Zeigt die Einstellungen für verschiedene Funktionen des internen Speichers für dieses Produkt zu an. Über eine grafische Oberfläche können Anwender Vollbereichslautsprecher Subwoofer speichern/laden. USB-Flash-Laufwerke werden auch Feinjustierungen für Klangregelung, Verzögerung, zur Durchführung von Firmware-Aktualisierungen Signalführung und weitere Einstellungen vornehmen. -
Seite 7: Stromversorgungsbereich
Funktionen (Function-Display) i [INPUT]-Buchsen !1 Lüftungsöffnungen !3 Netzschalter Kombibuchsen für die Zuführung von Auf der Auslassseite ist ein Kühlventilator installiert. Schaltet die Stromversorgung ein [–] oder aus [ ]. Der Ventilator startet, sobald der Verstärker eine Leitungspegelsignalen. Es können sowohl XLR- als WARNUNG bestimmte Temperatur überschreitet. -
Seite 8: Dante-Bereich Dante-Modell
Funktionen (Function-Display) !7 [SYNC]-Anzeige Dante-Bereich Leuchtet je nach Dante-Kommunikationsstatus stetig Dante-Modell oder blinkt grün, wie in der nachstehenden Tabelle gezeigt. Diese Anzeige erlischt automatisch, wenn BLACKOUT eingeschaltet ist (ON) (siehe Seite 20). Normaler Betrieb als Clock- Leuchtet stetig Slave im Dante-Netzwerk Normaler Betrieb als Clock- Blinkt kontinuierlich Master im Dante-Netzwerk... -
Seite 9: Bedienung
Bedienung Wiederholen Sie die Schritte 1 und 2, bis Sie den Bildschirm für die Bedienung der Grundfunktionen Parameterbearbeitung erreichen. Auswählbare Parameter bearbeiten Hauptregler Drehen Sie den Hauptregler, um einen Eintrag auszuwählen. Der Wert wird erst dann Der Hauptregler wird verwendet, aktualisiert und der Klang ändert sich erst dann, wenn Sie den Hauptregler drücken, um den Cursor zu bewegen und Parameterwerte einzustellen. -
Seite 10: Der Home-Bildschirm Und Seine Funktionen
Bedienung Der HOME-Bildschirm und seine Funktionen Der HOME-Bildschirm erscheint beim Einschalten des Produkts. Sie können auf dem HOME-Bildschirm ablesen, um welches Modell es sich handelt. Dante-Modell Standardmodell DZR-D-Reihe DZR-Reihe DXS-XLF-D-Reihe DXS-XLF-Reihe HINWEIS • Auch wenn ein anderer Bildschirm als der HOME-Bildschirm angezeigt wird, kehrt der Bildschirm automatisch zum HOME-Bildschirm zurück, wenn 5 Minuten lang keine Bedienfeldeingaben erfolgen. •... - Seite 11 Bedienung q UNIT ID, LABEL Dante-Modell o D-CONTOUR Vollbereichslautsprecher Zeigt die UNIT ID und das Label, die zugewiesen wurden, damit Geräte der Reihe Stellt den D-CONTOUR-Modus ein und zeigt ihn an. DZR-D oder DXS-XLF-D im Dante-Netzwerk erkannt werden können. Wenn DANTE Subwoofer D-XSUB MODE...
-
Seite 12: Alarmmeldungen
Bedienung Wenn die [POWER]-Anzeige zu blinken beginnt und der nachstehende Alarmmeldungen Bildschirm erscheint, lassen Sie den Hauptregler los. Wenn ein Fehler auftritt, erscheint eine Alarmmeldung im Display. Weitere Einzelheiten zu den einzelnen Fehlermeldungen und Benachrichtigungen finden Sie unter „Liste der Meldungen“ (Seite 37). -
Seite 13: Bildschirmfunktionen
Bildschirmfunktionen Bildschirmstruktur PRESET-Bildschirm Drehen Sie den Hauptregler, um den Cursor auf den gewünschten Eintrag zu bewegen, Presets, klangbezogene Voreinstellungen, ermöglichen Ihnen, Einstellungen abzurufen/ zu speichern/zu löschen, Namen zu bearbeiten und den Schutz für die Einstellungen und wählen Sie diesen aus, um den entsprechenden Bildschirm aufzurufen. festzulegen. -
Seite 14: Recall (Abruf)
Bildschirmfunktionen Drehen Sie den Hauptregler, um das Preset auszuwählen, und drücken Sie den Regler CLEAR (Löschen) dann, um es auszuführen. Eine Liste mit möglichen Aktionen erscheint. Löscht ein gespeichertes Preset. z. B.) Name des ausgewählten Presets: PRESET1 Beachten Sie, dass geschützte Presets und das momentan ausgewählte Preset nicht ... -
Seite 15: Protect (Schützen)
Bildschirmfunktionen PROTECT (Schützen) LPF-Bildschirm Subwoofer Schaltet den Schutz eines gespeicherten Presets ein oder aus. Stellt Grenzfrequenz und Polarität des LPF (Tiefpassfilters) ein. Stellen Sie hier ON (Ein) ein, um zu verhindern, dass Presets überschrieben (STORE), gelöscht (CLEAR) oder ihre Namen geändert (TITLE) werden. Links neben dem Namen q LPF des Presets erscheint im PRESET-Bildschirm ein Schlosssymbol (Seite... -
Seite 16: D-Xsub-Bildschirm Subwoofer
Bildschirmfunktionen e Bänder A – F D-XSUB-Bildschirm Subwoofer Wählen Sie das Band aus, dessen Parameter Sie prüfen möchten. Drücken Sie auf dem ausgewählten Band den Hauptregler, damit der Cursor zur Parameteranzeige wechselt. Schaltet ein D-XSUB-Preset um. r Parameteranzeige Stellen Sie die für die Anwendung und das Musikgenre optimale Frequenzgangcharakteristik ein. -
Seite 17: Cardioid-Bildschirm Subwoofer
Bildschirmfunktionen Bildschirm, wenn drei Subwoofer nebeneinander angeordnet sind CARDIOID-Bildschirm Subwoofer Vom Mischpult Stellt den Cardioid-Modus ein. Ändern Sie die Einstellungen anhand der Anzahl der verwendeten Lautsprecher und ihrer Ausrichtung. Stellen Sie hier OMNI (FRONT) ein, wenn Sie nicht den Cardioid-Modus verwenden. -
Seite 18: Router-Bildschirm
D1/D2-Ausgangspegels in einer zukünftigen Version unterstützt werden. sicherzustellen, die einen maximalen Ausgangspegel von +24 dBu haben (was auf viele Yamaha-Mischpulte zutrifft). Nehmen Sie mit DNT. IN1 LVL/ DNT. IN2 LVL Feinabstimmungen vor. • ALIGNMENT (DELAY ALIGNMENT): Stellen Sie diesen Parameter auf ON und Standardmodell stellen Sie hier einen Delay zur Kompensation für die Zeitverzögerung zwischen... -
Seite 19: Utility-Bildschirm
Bildschirmfunktionen e OUTPUT UTILITY-Bildschirm Stellt den Ausgangspegel ein. Ausgangspegel können in Schritten von 0,5 dB eingestellt werden. Der UTILITY-Bildschirm wird verwendet, um Geräteeinstellungen zu konfigurieren und Daten auf einem USB-Flash-Laufwerk zu speichern und von ihm zu laden. Dante-Modell DZR-D-Reihe DXS-XLF-D-Reihe Dante-Modell... -
Seite 20: Panel Lock (Bediensperre)
Bildschirmfunktionen w CONTRAST PANEL LOCK (Bediensperre) Stellt den Display-Kontrast ein. Sperrt das Bedienfeld, um versehentliche Bedienungsfehler zu verhindern. Diese Einstellung kann in 16 Schritten von 1 bis 16 vorgenommen werden. Beim Sperren des Bedienfeldes können Anwender einen vierstelligen PIN-Code zur Konfigurieren Sie Ihr Display gemäß... -
Seite 21: Vergabe Von Pin-Codes
Bildschirmfunktionen Vergabe von PIN-Codes e SAVE TO USB Speichert den PIN-Code auf einem USB-Flash-Laufwerk. Öffnen Sie den Eingabebildschirm für PIN-Codes. Schließen Sie das USB-Flash-Laufwerk am USB-Anschluss an, und wählen Sie dann SAVE TO USB. Wählen Sie YES auf dem Bestätigungsbildschirm. Wenn „SAVE Navigieren Sie vom HOME-Bildschirm aus zu UTILITY →... -
Seite 22: Aufheben Einer Bediensperre
Bildschirmfunktionen Aufheben einer Bediensperre Wenn ein PIN-Code vergeben wurde Wenn kein PIN-Code vergeben wurde Wenn Steuerelemente am Bedienfeld betätigt werden, während es gesperrt ist, erscheint die folgende Meldung im Display. Die Standardeinstellung des PIN-Codes ist 0000. Wenn der PIN-Code auf 0000 eingestellt ist, brauchen Sie den PIN-Code nicht einzugeben. -
Seite 23: Device Backup (Gerätesicherung)
Bildschirmfunktionen DEVICE BACKUP (Gerätesicherung) DANTE SETUP (Dante-Einrichtung) Dante-Modell Speichert und lädt die Anwendereinstellungen auf und von einem USB-Flash-Laufwerk. Dieser Bildschirm wird verwendet, um Dante-Einstellungen zu konfigurieren und den Verwenden Sie diese Funktion, wenn Sie für mehrere Geräte der DZR- oder DXS-XLF-Reihe Dante-Netzwerkstatus anzuzeigen. - Seite 24 • Das vergebene Label bildet einen Teil des Gerätelabels. Nach dem Ändern der PATCH-Einstellung dauert es mehrere Sekunden, bis die Zuordnungen Wenn kein LABEL vergeben wurde (Standardeinstellung): tatsächlich geändert sind. Y###-Yamaha-xxxxxxxxxx-****** #: UNIT ID x: Modellbezeichnung (bis zu 10 Zeichen) ******: Letzte sechs Stellen der MAC-Adresse...
-
Seite 25: Network (Netzwerk)
Bildschirmfunktionen y LOCK w IP SET. (IP SETTING) Zeigt den Status des Dante Device Locks an. Verwenden Sie Dante Controller, um Wählen Sie aus, wie die IP-Adresse eingestellt wird. Einstellungen zu konfigurieren. „LOCKED“ erscheint, wenn die Sperre angewendet • UNIT ID: Einstellung auf 192.168.0.### (### = UNIT ID). wird, und „UNLOCKED“, wenn sie aufgehoben ist. -
Seite 26: Device Information (Geräteinformationen)
Bildschirmfunktionen DEVICE INFORMATION (Geräteinformationen) INITIALIZE (Initialisieren) Zeigt den Gerätestatus und gerätespezifische Informationen an. Initialisiert die Daten aller Einstellungen. WARNUNG Dante-Modell Standardmodell Ziehen Sie vor diesem Vorgang alle Kabel mit Ausnahme des Netzkabels ab. Nach Abschluss der Initialisierung kann ein lautes Geräusch zu hören sein, wenn ein Audiosignal anliegt. -
Seite 27: Log (Protokoll)
Zeigt Protokolle über interne Aktionen an und speichert sie auf einem USB-Flash-Laufwerk. Verwenden Sie ein USB-Flash-Laufwerk, um die Firmware dieses Produkts und die Firmware des Dante-Moduls zu aktualisieren. Laden Sie die neuesten Aktualisierungsdateien von der Pro-Audio-Website von Yamaha herunter. https://www.yamaha.com/proaudio/ Speichern Sie die Aktualisierungsdateien auf dem USB-Flash-Laufwerk. -
Seite 28: Stummschalten Über Ein Externes Gerät
Bildschirmfunktionen Stummschalten über ein externes Gerät Dante-Modell Sie können die Audioausgabe der Lautsprecher über ein externes Gerät (z. B. der TF-, CL- und QL-Reihe) stummschalten. Wenn sie stummgeschaltet ist, erscheint „MUTED from REMOTE“ auf dem HOME-Bildschirm. Dieses Gerät kann ausschließlich zum Aufheben der Audiostummschaltung verwendet werden. -
Seite 29: Informationen Über Dante
Außerdem ist in einem Daisy-Chain-Netzwerk bei gestörter oder defekter http://www.audinate.com/ Verbindung der Signalfluss an diesem Punkt unterbrochen, und es wird kein Signal über Weitere Informationen über Dante finden Sie auch auf der Pro-Audio-Website von Yamaha. diesen Punkt hinaus übertragen. https://www.yamaha.com/proaudio/... -
Seite 30: Dante-Einstellungen
Routing von Dante-Netzwerken ermöglicht. Verwenden Sie diese Anwendung, wenn Sie Konfiguration mit Dante-Modellen andere Dante-Geräte als Yamaha-Digitalmischpulte anschließen möchten, die mit dem Begrenzen Sie die Anzahl von Dante-Geräten in einer einzelnen Anschlusskette auf DZR-D und dem DXS-XLF-D integrationsfähig sind, oder um erweiterte Einstellungen bis zu 10 Einheiten einschließlich Switches. -
Seite 31: Dante Controller-Einstellungen
Ein-/Ausgangszuordnungen und weitere Dante-bezogene Einstellungen können nicht geändert werden, wenn die Bediensperre Dante Device Lock in Dante Controller aktiviert wurde. Um diese Die Anschlüsse des DZR-D und des DXS-XLF-D können denen von Yamaha- Einstellungen zu ändern, müssen Sie zunächst Dante Device Lock in Dante Controller aufheben. - Seite 32 Bildschirmfunktionen Mit dem DZR-D und dem DXS-XLF-D integrationsfähig sind die folgenden Yamaha- Digitalmischpulte mit den folgenden unterstützten Firmware-Versionen. Digitales Mischpult Unterstützte Firmware-Version TF-Reihe 3.6 und höher CL-Reihe 5.1 und höher QL-Reihe 5.1 und höher Um die vorgenannten Funktionen verwenden zu können, müssen Sie auf die unterstützte Firmware-Version aktualisieren.
-
Seite 33: Referenz
Referenz Vorsichtsmaßnahmen bei Verwendung der [USB]-Buchse Verwenden von USB-Flash-Laufwerken Kompatible USB-Geräte Formate von USB-Flash-Laufwerken • Verwenden Sie ein USB-Flash-Laufwerk. Wenn es angeschlossen ist, können Sie kein Verwenden Sie ein auf FAT32 oder FAT16 formatiertes USB-Flash-Laufwerk. Formatieren anderes USB-Gerät (USB-Hub, -Maus, -Computertastatur usw.) verwenden. Sie das Flash-Laufwerk am Computer. -
Seite 34: Funktionsschema
Referenz Funktionsschema Vollbereichs- Subwoofer Seiten- Funktionen Kategorie Einstellungen Standardwert Einstellungsbereich lautsprecher nummer Standard Dante Standard Dante METER Eingangspegelanzeige Zeigt die Signalpegel der analogen (×2) (×2) (×2) (×2) Eingänge an. (Auf Dante-Modellen wird — -∞ bis 0 dBFS dies als ANA angezeigt.) Eingangspegelanzeige (DNT) Zeigt die Signalpegel der digitalen... - Seite 35 Referenz Vollbereichs- Subwoofer Seiten- lautsprecher Funktionen Kategorie Parameter Standardwert Einstellungsbereich nummer Standard Dante Standard Dante ROUTER Routing (Signalführung) SP OUT (Ein), — (Aus) A1 <Analoge OUTPUT-Buchse 1> (Ein), — (Aus) A2 <Analoge OUTPUT-Buchse 2>...
- Seite 36 Referenz Vollbereichs- Subwoofer Seiten- lautsprecher Funktionen Kategorie Parameter Standardwert Einstellungsbereich nummer Standard Dante Standard Dante UTILITY DANTE SETUP MODE (DANTE MODE) STANDARD STANDARD, Quick Config Siehe „Entsprechungstabelle für *PATCH Anschlusszuordnungen bei <Wenn MODE auf Quick Config NO ASSIGN Verwendung von Quick Config“...
-
Seite 37: Liste Der Meldungen
Funktionieren bestätigt wurde. Eine Liste von USB-Flash-Laufwerken, deren Funktionieren bestätigt USB: I/O ERROR gelesen/beschrieben werden. wurde, finden Sie auf der Pro-Audio-Website von Yamaha (https://www.yamaha.com/proaudio/). Wenn das Problem dadurch immer noch nicht beseitigt wurde, wenden Sie sich bitte an Ihren Yamaha-Händler. - Seite 38 Referenz Nummer Meldung Problem Gegenmaßnahme Unzureichender Speicherplatz auf dem USB- USB: STORAGE FULL! Verwenden Sie ein USB-Flash-Laufwerk, das genug freien Speicherplatz bietet. Flash-Laufwerk. Beim Laden einer Datei von einem USB-Flash- Versuchen Sie es bitte noch einmal. Auf dem Display erscheint eine Meldung, während auf Laufwerk ist ein Fehler aufgetreten.
-
Seite 39: Entsprechungstabelle Für Anschlusszuordnungen Bei Verwendung Von Quick Config
Referenz Entsprechungstabelle für Anschlusszuordnungen bei Verwendung von Quick Config DZR-D, DXS-XLF-D TF-Reihe DZR-D, DXS-XLF-D TF-Reihe DZR-D, DXS-XLF-D TF-Reihe Option im PATCH- Option im PATCH- Option im PATCH- ROUTER ROUTER ROUTER Bildschirm Ausgangskanal Bildschirm Ausgangskanal Bildschirm Ausgangskanal INPUT INPUT INPUT (siehe Seite 24) (siehe Seite 24) (siehe Seite 24) —... -
Seite 40: Problembehandlung
Wenn Sie nichts hören, obwohl MUTED nicht auf dem HOME-Bildschirm angezeigt wird und die SP- Die Lautsprechereinheiten sind beschädigt. Ausgangspegelanzeige ein Signal anzeigt, sind die Lautsprechereinheiten möglicherweise beschädigt. Bitte wenden Sie sich an Ihren Yamaha-Händler. Das Display schaltet sich nach Drücken Sie entweder den Hauptregler oder die Rücktaste [ ], um zum normalen Display Die Schutzfunktion für das Display ist aktiv. -
Seite 41: Dante-Bezogene Terminologie
Dies wird verwendet, um Dante-Geräte in einem Dante-Netzwerk zu identifizieren. Unter normalen Umständen identifiziert das empfangende Dante-Gerät das sendende Dante-Gerät anhand des Gerätelabels. Standardmäßig werden Yamaha-Geräte identifiziert als: Y### - Yamaha - Name des Modells - Letzte sechs Stellen der MAC-Adresse (Dabei ist ### eine dreistellige Hexadezimalzahl, die für die UNIT ID steht.) z. B.) Y001-Yamaha-DXS15XLF-D-****** Wenn Sie dies an diesem Produkt einstellen, können bis zu 12 Zeichen verwendet werden, zuzüglich der anfänglichen 5 Zeichen (Y###-) und der letzten 7 Zeichen (-******). -
Seite 42: Spezifikationen
Der Inhalt dieser Bedienungsanleitung gilt für die neuesten technischen Daten zum Zeitpunkt der Veröffentlichung. Um die neueste Version der Anleitung zu erhalten, rufen Sie die Website von Yamaha auf und laden Sie dann die Datei mit der Bedienungsanleitung herunter. Allgemeine Technische Daten 0 dBu ist bezogen auf 0,775 Vrms. - Seite 43 Referenz DZR315(-D) DZR15(-D) DZR12(-D) DZR10(-D) DXS18XLF(-D) DXS15XLF(-D) MASTER-Pegel, LPF (60 Hz–120 Hz, MASTER-Pegel, HPF (OFF, 60 Hz–120 Hz, 24 dB/Okt. BW), D-CONTOUR, 24 dB/Okt. BW), POLARITY, D-XSUB, Steuerbare Signalverarbeitung EQ (6 Bänder), DELAY (0–140 ms), Routing (Signalführung) EQ (6 Bänder), DELAY (0–140 ms), CARDIOID, Routing (Signalführung)
- Seite 44 Referenz Routing-Latenzwerte DXS18XLF(-D), DZR315(-D) DZR15(-D), DZR12(-D), DZR10(-D) DXS15XLF(-D) D-CONTOUR-Modus — OFF (NORMAL), OFF (NORMAL), MONITOR MONITOR — FOH/MAIN FOH/MAIN Analog IN → SP OUT 4,5 ms 1,5 ms 3,3 ms 2,0 ms 0,5 ms DANTE FS = 96 kHz...
-
Seite 45: Leistungsaufnahme Und Stromverbrauch
Referenz Leistungsaufnahme und Stromverbrauch 1 Btu = 1.005,06 J = 0,252 kcal, 1 W = 0,86 kcal DZR315(-D), DZR15(-D), DZR12(-D), DZR10(-D) Leistungsaufnahme (A) Watt (W) Wärmeabgabe 100 V/50 Hz @100 V Stromverbrauch (Eingang) Stromverbrauch (Ausgang) Abgegebene Watt Btu/h kcal/h Leerlauf 1/8-Ausgang LF: 3Ω... -
Seite 46: Abmessungen
Referenz Abmessungen DZR315(-D) 4xM10 4xM10 2xM10 4xM10 Einheit: mm... - Seite 47 Referenz DZR15(-D) 2xM8 3xM10 2xM10 2xM8 2xM10 3xM10 2xM8 Einheit: mm...
- Seite 48 Referenz DZR12(-D) 2xM8 3xM10 2xM10 2xM8 2xM10 3xM10 2xM8 Einheit: mm...
- Seite 49 Referenz DZR10(-D) 2xM8 2xM10 2xM8 2xM8 2xM10 2xM10 2xM8 Einheit: mm...
- Seite 50 Referenz DXS18-XLF(-D) Ø35 16 x M6 Einheit: mm...
- Seite 51 Referenz DXS15-XLF(-D) Ø35 16 x M6 Einheit: mm...
-
Seite 52: Blockschaltbild
Referenz Blockschaltbild DZR(-D) INPUT Fs 96kHz METER LEVEL FIR-X GAIN/ Dynamic 1 (LINE) Correct MASTER LIMITER MUTE DELAY (HF) EQ *1 LEVEL D-CONTOUR: User EQ DELAY TOTAL OFF(NORMAL), 3way model (IIR) MUTE Off, 60~ LIMIT SP-EQ FOH/MAIN, 6bands 120Hz 140ms LEVEL MONITOR... -
Seite 53: Index
Referenz Index Zahlen DISTANCE..............16 DNT. IN1 LVL..............18 [1G]-Anzeige ..............8 INITIAL DATA ..............13 DNT. IN2 LVL..............18 INPUT ................18 DNT. OUT1 LVL .............. 19 [INPUT]-Buchsen............. 7 DNT. OUT2 LVL .............. 19 INVERTED..............11, 15 [AC IN]-Buchse..............7 DNT. - Seite 54 Schraubenlöcher für Augenschrauben ......5 Zweifach-Stangenfassung ..........5 Schraubenlöcher zum Anbringen von U-Montagebügeln ............5 Schutz ................11 SERIAL ................26 SP-Ausgangspegelanzeige ...........11 STANDARD ..............23 STATE ................25 STATIC IP ............... 25 Stern-Netzwerk .............. 29 Manual Development Group © 2018 Yamaha Corporation Published 11/2018 CE-A0...
