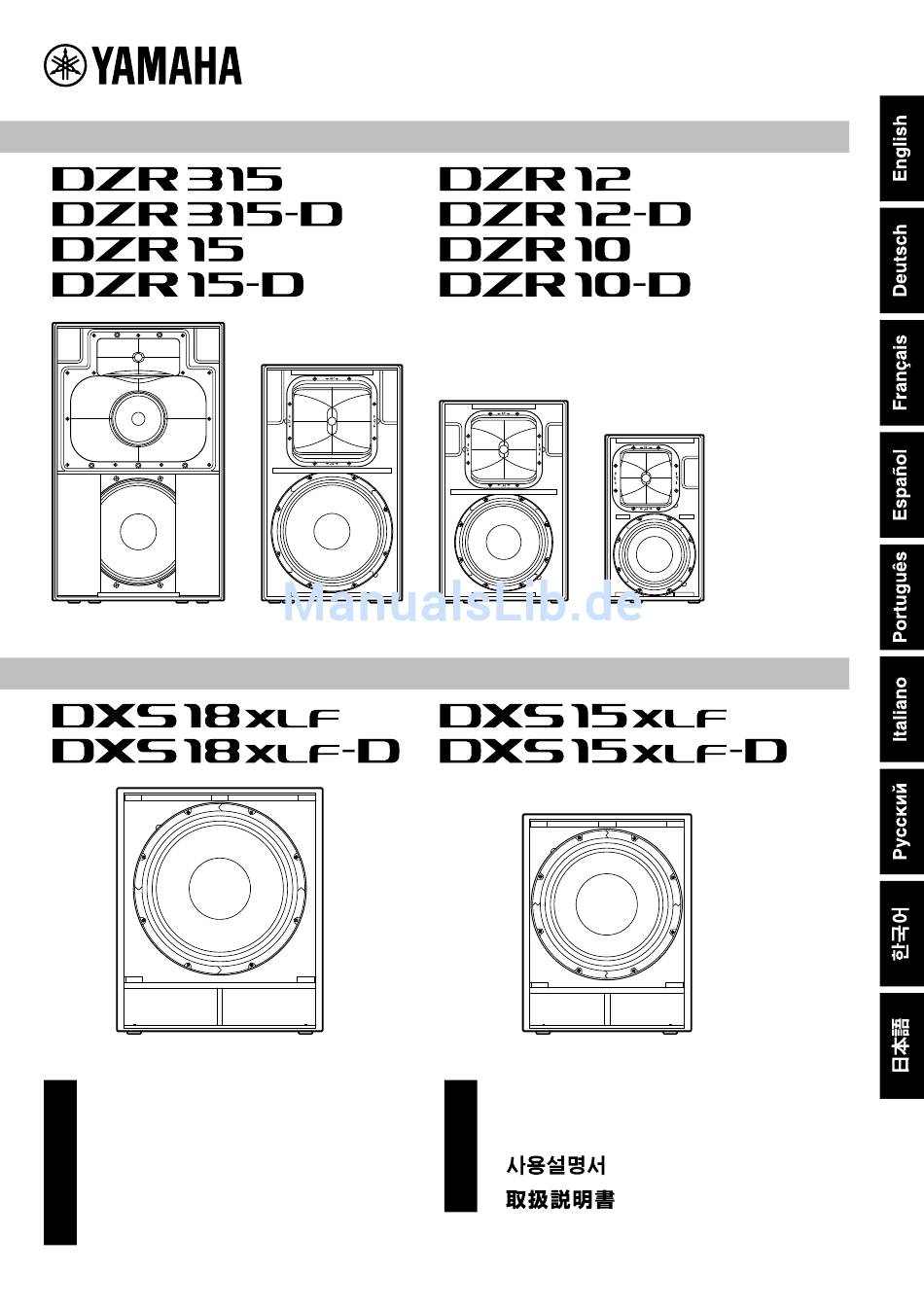

  • Seite 1 POWERED LOUDSPEAKER POWERED SUBWOOFER Owner’s Manual Manuale di istruzioni Bedienungsanleitung Руководство пользователя Mode d’emploi Manual de instrucciones Manual do Proprietário POWERED SPEAKER SYSTEM...
  • Seite 2 AT T E NT I ON RISQUE DE CHOC ELECTRIQUE-NE PAS OUVRIR CAUTION: ATTENTION : POUR RÉDUIRE LES RISQUES D'ÉLECTROCUTION, NE PAS RETIRER TO REDUCE THE RISK OF ELECTRIC SHOCK, LE CAPOT (OU LE DOS). NE CONTIENT PAS DE PIÈCES NÉCESSITANT DO NOT REMOVE COVER (OR BACK).
  • Seite 3 Yamaha Corporation of America or its subsidiaries. harmful to the operation of other electronic devices. Compliance with FCC regulations does not guarantee that interference will not * This applies only to products distributed by YAMAHA CORPORATION OF AMERICA. (class B) COMPLIANCE INFORMATION STATEMENT...
  • Seite 4: Vorsichtsmaßnahmen

    - Es treten Risse oder andere sichtbare Schäden am Produkt auf. Lassen Sie das Produkt in diesen Fällen von qualifiziertem VORSICHT Yamaha-Fachpersonal untersuchen oder reparieren. Netzanschluss/Netzkabel Befolgen Sie unbedingt die nachfolgend beschriebenen grundlegenden Vorsichtsmaßnahmen, um die Gefahr von Ver- •...
  • Seite 5  Informationen über die Funktionen/Daten, die und Brandgefahr führen. in diesem Produkt enthalten sind Yamaha haftet weder für Schäden, die auf eine unsachgemäße • Dieses Produkt verwendet Dante Ultimo. Bedienung oder Änderungen am Produkt zurückzuführen sind Näheres zu den Open-Source-Lizenzen für die spezielle noch für den Verlust oder die Zerstörung von Daten.
  • Seite 6: Inhaltsverzeichnis

    Einleitung Vielen Dank für den Kauf des POWERED LOUDSPEAKER der Reihe DZR(-D) und des POWERED SUBWOOFER der Reihe DXS-XLF(-D) von Yamaha. (Siehe die nachstehende Produktübersicht.) Diese Produkte sind für Live-Darbietungen, Klangverstärkung und fest installierte Soundsysteme konzipiert. Diese Anleitung enthalt für Monteure, Konstrukteure oder allgemeine mit Lautsprechern vertraute Anwender bestimmte Erläuterungen zur Installation/Montage, Einrichtung und Anschlusskonfiguration.
  • Seite 7: Funktionen (Function-Display)

    Gummifüße des oberen Lautsprechers auf die Fußschalen des unteren aus. 0° y Schrauben zum Anbringen von Rollen Zum Anbringen der separat erhältlichen Rollen Yamaha SPW-1. Wenn Sie keine Rollen verwenden, entfernen Sie diese Schrauben nicht. Andernfalls wird die Klangqualität durch das Luftleck beeinträchtigt.
  • Seite 8 Funktionen (Function-Display) Rückseite (sowohl beim Vollbereichslautsprecher als auch beim Subwoofer) r Display Zeigt die Einstellungen für verschiedene Funktionen an. t Hauptregler Drehen Sie den Regler, um den im Display angezeigten Cursor zu bewegen und Parameterwerte zu ändern. Drü- cken Sie den Regler, um eine Einstellung auszuführen. ]-Taste (Rücktaste) Drücken Sie diese Taste, um zum vorherigen Bildschirm zu gehen.
  • Seite 9 Funktionen (Function-Display)   Stromversorgungsbereich Dante-Bereich (nur Dante-Modelle) !2 [AC IN]-Buchse Schließen Sie hier das im Lieferumfang enthaltene Netz- kabel an. Schließen Sie zuerst das Netzkabel an dieses !4 Dante-Buchsen Produkt an, und stecken Sie den Netzstecker dann in eine Dies sind etherCON-Buchsen für ein Dante-Netzwerk.
  • Seite 10: Home-Bildschirm

    - INITIALIZE: Führt die Initialisierung durch. - LOG: Zeigt aufgezeichnete Protokolle an. Speichert Protokolle auf dem USB-Flash-Laufwerk. - UPDATE FIRMWARE: Die Haupt-Firmware und die Firmware des Dante-Moduls aktualisieren. Näheres hierzu finden Sie im Referenzhandbuch auf der globalen Pro-Audio-Website von Yamaha. https://www.yamaha.com/proaudio/...
  • Seite 11: Die Wichtigsten Menüs Und Bildschirmbeispiele

    Lautsprechermodells die entsprechenden Einstel- Bildschirm für die Einstellung des INPUT- bzw. OUTPUT- lungen optimiert. Durch Abrufen von INITIAL DATA können Pegels aufrufen. Sie zu den Werkseinstellungen zurückkehren. Näheres hierzu finden Sie im Referenzhandbuch auf der globalen Pro-Audio-Website von Yamaha. https://www.yamaha.com/proaudio/...
  • Seite 12: Bildschirm-Bedienvorgänge

    Bildschirm-Bedienvorgänge Vollbereichslautsprecher Subwoofer Bedienung der Grundfunktionen Hauptregler ]-Taste (Rücktaste) Drehen Sie den Hauptregler, um einen Eintrag auszuwählen. Der ausgewählte Eintrag wird markiert dargestellt. Ein Pfeil > an der rechten Seite zeigt an, dass ein Submenü vorhanden ist. Drücken Sie den Hauptregler, um eine Auswahl auszuführen. Wiederholen Sie die Schritte 1 und 2, bis Sie den Bildschirm für die Parameterbear- beitung erreichen.
  • Seite 13: Grundlegende Einstellungen

    Grundlegende Einstellungen Vollbereichslautsprecher Subwoofer Grundlegende Systeme für analoge Verbindungen  Systembeispiel 1 Dieses Beispiel verwendet ausschließlich Lautsprecher der Reihen DZR und DXS-XLF. FOH (L) FOH (R) • Individuelle analoge Verbin- dungen für jeden Bus • Um dieselbe Klangquelle zu verwenden, stellen Sie den [THRU/DSP OUT]-Schalter auf (L+R) [THRU]...
  • Seite 14: Dante-Verbindungen

    Zuordnungen vorzunehmen. Wenn Sie ein Digitalmischpult der Reihe TF, CL oder QL von Yamaha verwenden, können Sie Zuordnungen ohne Dante Controller vornehmen. Insbesondere die Reihe TF hat eine Quick-Config-Funktion, die sich leicht konfigurieren lässt, um Zuordnungen automatisch vorzunehmen.
  • Seite 15: Einstellungen Des Cardioid-Modus

    Einstellungen des Cardioid-Modus Subwoofer Ordnen Sie Lautsprecher der Reihe DXS-XLF(-D) (im Folgenden als DXS-XLF(-D) bezeichnet) so an, dass sie in entgegengesetzte Richtungen zeigen. Konfigurieren Sie die Einstellungen des Cardioid-Modus auf dem Bildschirm. (Siehe !2 auf Seite 26.) Alle anderen Einstellungen (LEVEL, POLARITY, LPF usw.) sollten auf dieselben Einstellun- gen konfiguriert werden.
  • Seite 16: Drehbares Horn

    Drehbares Horn Vollbereichslautsprecher: DZR15(-D), DZR12(-D) und DZR10(-D) Ab Werk ist die Richtcharakteristik eines Lautsprechers der Reihe DZR(-D) diejenige Einstellung, die für die Ausbrei- tung des Sounds in waagerechter Richtung sorgt und seine Ausbreitung in senkrechter Richtung verhindert oder das senkrechte Klangbild verengt. Wir empfehlen Ihnen, die Richtcharakteristik durch Drehen des Horns zu ändern, wenn Sie den Lautsprecher der Reihe DZR(-D) waagerecht installieren oder ihn als Bodenmonitor verwenden und die Richtcharakteristik verbreitern wollen.
  • Seite 17: Installationsbeispiele

    Draht aufgrund der übermäßigen Belastung reißen. • Achten Sie darauf, Augenschrauben zu verwenden, die den Normen und Sicherheitsvorschriften in Ihrer Region entsprechen. Yamaha haftet nicht für Schäden oder Verletzungen, die auf eine unzureichende Festigkeit der Tragstruktur oder auf eine unsachgemäße Installation zurückzuführen sind.
  • Seite 18 Mehr als 45° Verboten Verboten Installation mit einem Spezial-U-Montagebügel Mit einem separat erhältlichen U-Montagebügel der Reihe UB-DZR von Yamaha können Sie die Installationsmöglichkeiten ver- größern. Anweisungen zur Installation des U-Montagebügels entnehmen Sie bitte der entsprechenden Anleitung für die Reihe UB-DZR. ...
  • Seite 19: Optionales Zubehör (Separat Erhältlich)

    Das Display schaltet sich Drücken Sie entweder den Hauptregler oder die Die Schutzfunktion für das Display nach wenigen Augenbli- Rücktaste [ ], um zum normalen Display zurück- ist aktiv. cken aus. zukehren. Falls irgendein bestimmtes Problem fortbesteht, wenden Sie sich an Ihren Yamaha-Händler.
  • Seite 20: General Specifications (Nur Englisch)

    General Specifications (English only) General Specifications 0 dBu is referenced to 0.775 Vrms. DZR315(-D) DZR15(-D) DZR12(-D) DZR10(-D) System Type 3-way, Bi-amped powered speaker, 2-way, Bi-amped powered speaker, Bass-reflex Bass-reflex Frequency Range (-10 dB) 31 Hz – 20 kHz 34 Hz – 20 kHz 39 Hz –...
  • Seite 21 *2: Total peak power of individual outputs (AC 120 V, 25°C). This value was measured at minimum load impedance, with protection released. The contents of this manual apply to the latest specifications as of the publishing date. To obtain the latest manual, access the Yamaha website then download the manual file.
  • Seite 22 Dimensions (English only) Dimensions  DZR315(-D) 4xM10 4xM10 2xM10 4xM10 Unit: mm  DZR15(-D) 2xM8 3xM10 2xM10 2xM8 2xM10 3xM10 2xM8 Unit: mm...
  • Seite 23 Dimensions  DZR12(-D) 2xM8 3xM10 2xM10 2xM8 2xM10 3xM10 2xM8 Unit: mm  DZR10(-D) 2xM8 2xM10 2xM8 2xM8 2xM10 2xM10 2xM8 Unit: mm...
  • Seite 24 Dimensions  DXS18-XLF(-D) Ø35 16 x M6 Unit: mm  DXS15-XLF(-D) Ø35 16 x M6 Unit: mm...
