2.
INSTALLATION
2.1

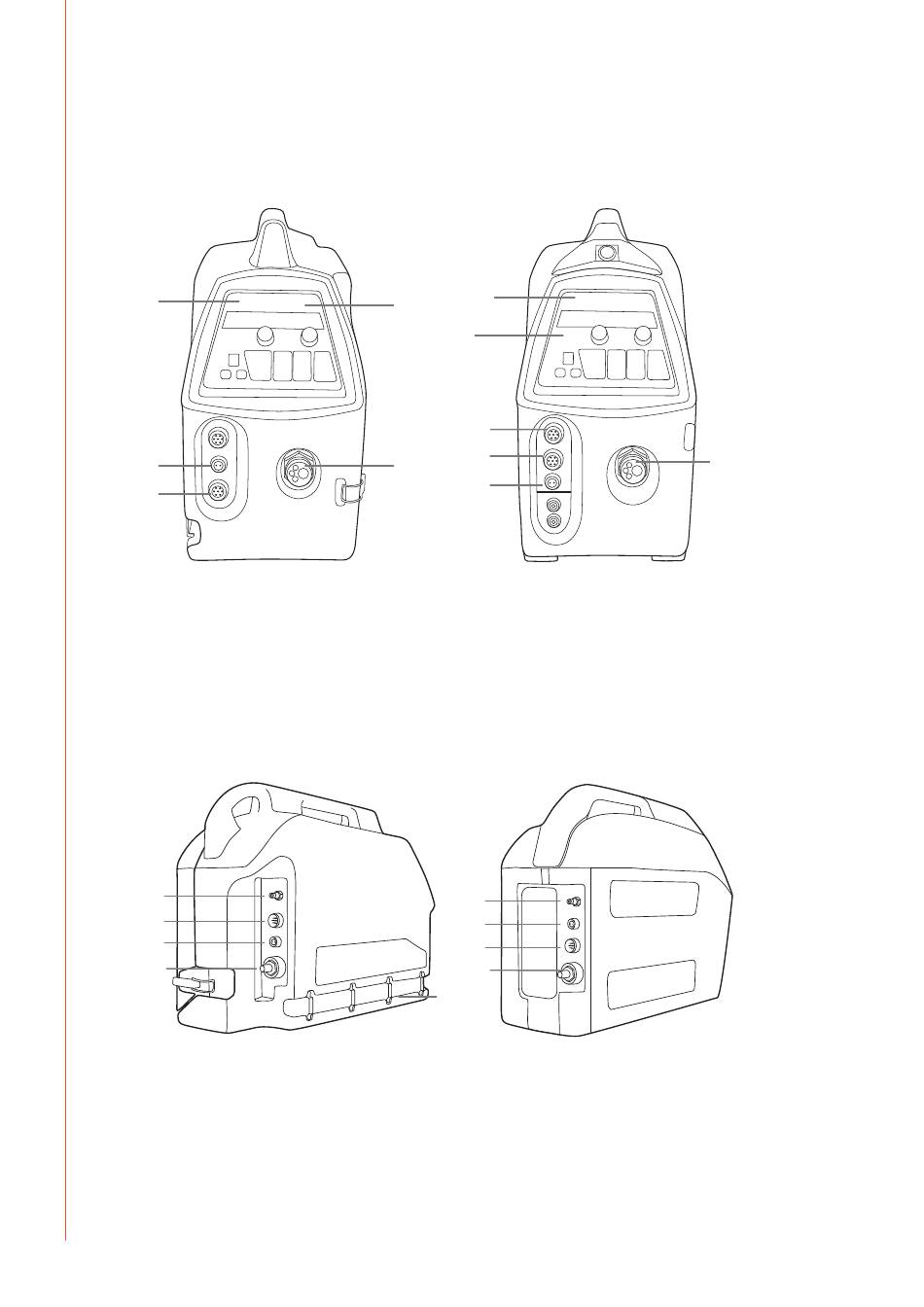

Geräteübersicht MXP 37 Pipe und MXP 38
MXP 37 Pipe
2.
4.
5.
DE
1. Bedienpanel XF 37
2. EIN/AUS-Taste
3. Euro-Brenneranschluss
4. Kabelanschluss mit
Spannungserkennung
5. Anschluss der Fernregelung
6. Anschluss für optionale
Synchronisationseinheit
7.
8.
9.
10.
7. Schutzgasanschluss
8. Steuerkabelanschluss
9. Messkabelanschluss
10. Schweißkabelanschluss
11. Einführung und Klemmung für
Kühlwasserschläuche
4
FastMig MXP 37 Pipe, MXP 38
MXP 38
2.
1.
1.
6.
5.
3.
4.
1. Bedienpanel XF 38
2. EIN/AUS-Taste
3. Euro-Brenneranschluss
4. Kabelanschluss mit
Spannungserkennung
5. Anschluss der Fernregelung
6. Anschluss für optionale
Synchronisationseinheit
7.
8.
9.
10.
11.
7.
Schutzgasanschluss
8.
Messkabelanschluss
9.
Steuerkabelanschluss
10.
Schweißkabelanschluss
3.
