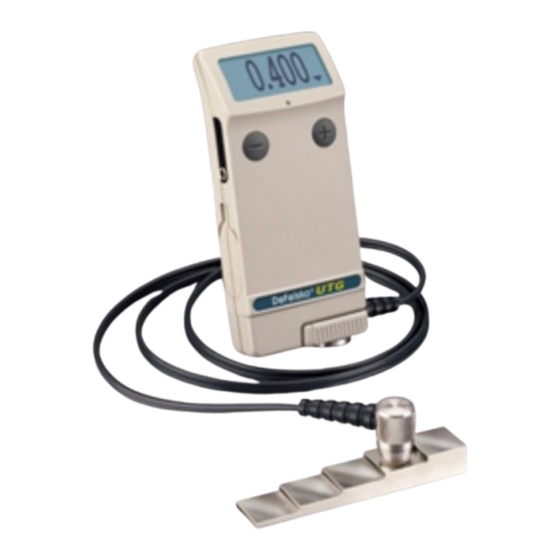

DeFelsko UTG
Ultraschall-Wanddickenmessgerät
BEDIENUNGSANLEITUNG

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für DeFelsko UTG

Inhaltszusammenfassung für DeFelsko UTG

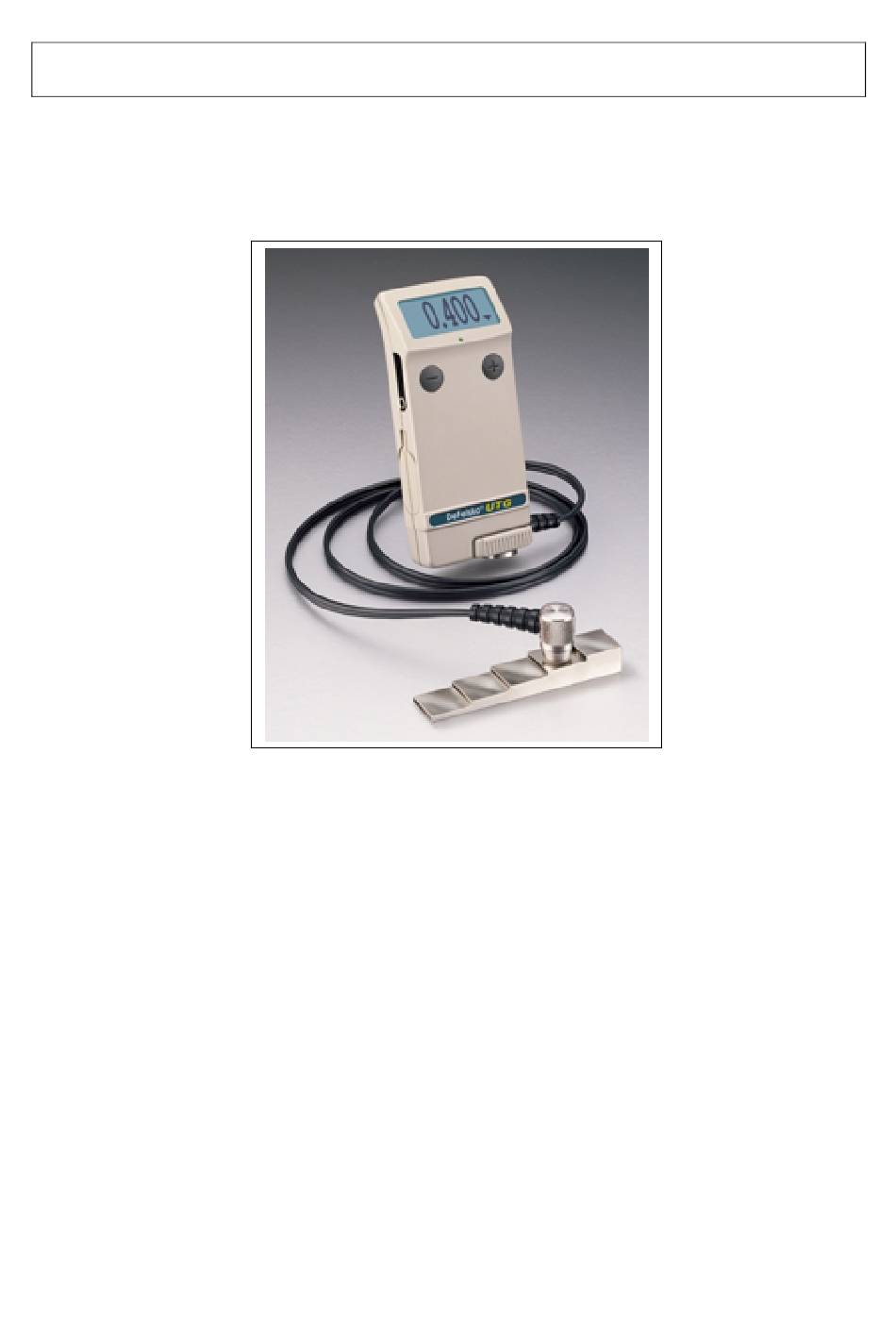

  • Seite 1 DeFelsko UTG Ultraschall-Wanddickenmessgerät BEDIENUNGSANLEITUNG...

  • Seite 2: Bedienung - Überblick

    Symbol unten rechts im Display angezeigt EIN- / AUSSCHALTEN Das UTG schaltet sich ein, wenn die + oder – Taste gedrückt wird. Im Display erscheinen Striche. Um die Batterie zu schonen, schaltet sich das Gerät nach 60 Sek. ohne Benutzung ab.

  • Seite 3: Durchführung Einer Messung

    Druck, mittels Daumen oder Zeigefinger, an. Sobald die Sonde Rückechos empfängt, erscheint das Koppelsymbol + im Display und ein Dickenmesswert wird angezeigt. Solange die Sonde gekoppelt bleibt, führt das UTG 6 Messungen pro Sekunde durch. Diese werden permanent aktualisiert angezeigt.

  • Seite 4: Menü Bedienung

    Im Display erschein Figur A FIGUR A 4. Drücken Sie die Sonde gegen die Nullplatte 5. Wenn das UTG piept und die im Display die Darstellung Figur B erscheint, entfernen Sie die Sonde von der Nullplatte. Das UTG zeigt dann 0.0 im Display.

  • Seite 5: Kalibrierung, Verifizierung, Justierung

    Justierung oder Kalibrierung. Justage ( KAL JUST ) ist der Vorgang das Gerät einer bekannten Dicke ( Referenz ) anzugleichen. KAL JUST. Das UTG ist werkseitig kalibriert. Manchmal müssen aber Änderungen, bedingt durch spezielle Material-Laufzeiteigenschaften, vorgenommen werden. Beachten Sie, dass die Materialeigenschaften ( und somit auch die Schallgeschwindigkeit ) von der im Gerät hinterlegten Tabelle abweichen können.
  • Seite 6 Das UTG biete folgende einfachen Justierungs-Möglichkeiten: DICKE MATERIAL GESCHWINDIGKEIT 2Pkt. JUST. Die ersten drei Möglichkeiten sind 1-Punkt Kalibrierungen und dienen zur Optimierung der Linearität des Gerätes innerhalb eines kleinen Messbereichs. Die vierte Methode ist eine 2-Punkt Kalibrierung. Diese ermöglicht eine hohe Genauigkeit über einen großen Messbereich.

  • Seite 7: Speichern Der Messungen

    7. Drücken Sie – und + Taste gleichzeitig um die Werte zu übernehmen und das Menü zu verlassen. Speichern der Messungen SPEICHER Das UTG kann bis zu 250 Messungen abspeichern. Diese können: Im Display angezeigt, auf einem seriellem Drucker oder auf optionalem IR Thermodrucker ausgedruckt oder optionaler mittels PosiSoft Analysesoftware auf den PC übertragen werden.

  • Seite 8: Übertragung Der Messwerte Aus Dem Speicher

    LÖSCHEN Löscht alle Messungen aus dem Speicher ANSICHT Listet alle Messungen im LCD Display auf. Beginnend mit den letzen 4 Messungen. Um weitere Werte anzusehen, scrollen Sie durch Drücken der – oder + Taste durch die Liste. Weitere Messungen während dieser LCD Ansicht sind möglich. Drücken Sie –...
  • Seite 9 Manchmal ist es aber notwendig herauszufinden wo sich der dünnste Stelle einer Region befindet. Dazu wird dann einfach die SCAN Funktion eingeschaltet. Das UTG misst dann mit einer rate von 20 Messungen pro Sekunde und zeigt zusätzlich min./ max. Werte an.

  • Seite 10: Grenzwerte Voreinstellen

    Grenzwerte voreinstellen GRENZWERTE Wenn GRENZWERTE angewählt wurde, erscheint folgendes Bild: LOESCHEN -setzt alle Vorgaben auf „Null“ zurück. -zeigt den aktuellen Lo- (unteren Grenz-) Wert an. Änderungen mittels - oder + Taste vornehmen. Um die Einstellung anzunehmen, drücken Sie die – und + Taste gleichzeitig. Der Hi-(oberer Grenz-)Wert wird nun angezeigt.
  • Seite 11 SETUP Menü SETUP Wenn SETUP ausgewählt wurde, stehen folgende Optionen zur Auswahl: RESET Die RESET-Funktion setzt alle Einstellungen auf die bekannte werkseitige Originaleinstellung zurück. Dies ist hilfreich, wenn Einstellungen verändert wurden oder ggf. Justierungen aus unerklärlichen Gründen nicht möglich sind. Folgendes Bild erscheint im Display: RESET ABBRUCH...

  • Seite 12: Lieferbares Zubehör

    Lieferbares Zubehör IR Drucker Ein günstiger, portabler Drucker für das 6000 ist bei Ihrem Händler erhältlich. Das Gerät überträgt die Daten auf diesen batteriebetriebenen Drucker mittels Infrarot, ohne Kabel oder sonstige Verbindungen. Rückführbare Normale Kalibrierstandards sind für jede einzelne Sonde erhältlich. Sie sind ideal für ISO 9000 Anforderungen und um die Genauigkeit des Gerätes sicherzustellen.
