- Seite 1 Niederspannungs-Porenprüfgerät Gebrauchsanweisung v. 1.0...

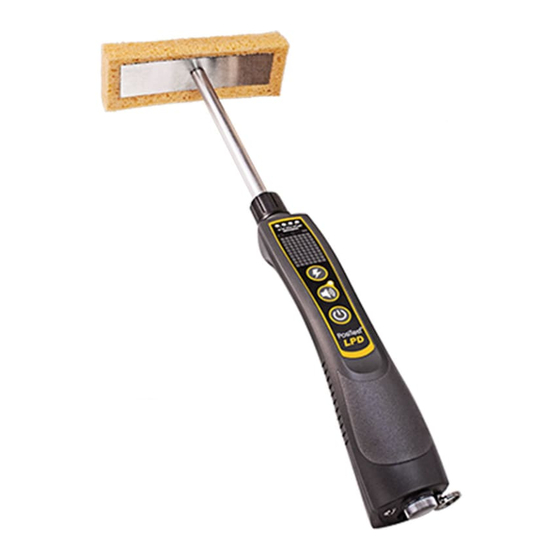

- Seite 2 Pinhole (Porosity) Detector (LPD)) ist ein elektronisches Handinstrument, das kleine Mängel und Risse (genannt „Poren" oder „Fehlstellen“) in einem Schutzschichtsystem entdecken soll, das auf ein leitfähiges Substrat aufgetragen ist. Grundsätzlich besteht der PosiTest LPD aus einer Stromquelle, einem Erdungskabel, einer Prüfelektrode (einem angefeuchteten Schwamm) und einer Multifunktions-LED-Anzeige.
- Seite 3 WARNUNG: Dieses Gerät erzeugt Spannung. Ein unbeabsichtigter Kontakt mit der Elektrode kann zu einem leichten Stromschlag führen. Der Benutzer des PosiTest LPD sollte jede angemessene Sorgfalt ausüben, um sein Stromschlagrisiko zu minimieren, und alle diesbezüglichen Sicherheitsrichtlinien kennen, bevor er dieses Gerät betreibt.
- Seite 4 [n] Rollschwämme mit Halterung [t] Klettverschluss- (S. 10) Kabelbinder [o] 0,3 m (1’) Verlängerungsstab (2) [u] Befeuchtungsmittel [v] Großer Hartschalenkoffer HINWEIS: Sämtliche Teile sind einzeln oder zusammen im PosiTest LPD Zubehörpaket erhältlich (enthält Teile [i] bis [v]). Siehe Zubehör auf S. 10.
- Seite 5 Montageanleitung Montageanleitung Der Aufnahmestab und der rechteckige Schwamm werden sowohl im PosiTest LPD Basis als auch Komplettset vormontiert geliefert. Führen Sie folgende Schritte durch, um den Aufnahmestab am Detektorgehäuse zu befestigen: Elektrodenanschluss mit Gewinde Aufnahmestab Verschraubung mit Isolierkappe 1. Schieben Sie das Anschlussende des Aufnahmestabes auf den Elektrodenanschluss am PosiTest LPD.
- Seite 6 Bedienungsanleitung Bedienungsanleitung Der PosiTest LPD wird typischerweise an Beschichtungen mit einer gemessenen Dicke von weniger als 500 µm (20 mils) verwendet. Stellen Sie, bevor Sie eine Prüfung durchführen, sicher, dass die beschichtete Oberfläche vollständig gehärtet, trocken und frei von Schadstoffen ist.
- Seite 7 Wenn der Selbsttest fehlschlägt, lässt der Detektor alle LEDs blinken, den Alarm ertönen und schaltet sich dann HINWEIS: Um die Lebensdauer der Batterie zu schonen, schaltet sich der PosiTest LPD bei Nichtgebrauch nach 5 Minuten automatisch AUS. • Kurz gedrückt halten, um den Batteriestatus zu überprüfen.
- Seite 8 Testsubstrat geerdet wird. Wenn er nicht richtig geerdet ist oder wenn die Erdungsverbindung verloren geht, löst der Detektor keinen Alarm aus, wenn er auf eine Pore trifft. GroundSense soll sicherstellen, dass der PosiTest LPD Anwender sich vergewissert, dass der Detektor während des Tests geerdet ist.
- Seite 9 • Wenn der nasse Schwamm vom geerdeten Teil entfernt wird oder wenn die Erdungsverbindung verloren geht, blinkt die LED. Wenn sich zum Beispiel ein PosiTest LPD Anwender auf einen Test an einem Stahlträger vorbereitet, schließt er zuerst die Erdungsklemme und ein Erdungskabel mit 4,5 m (15’) an eine unbeschichtete Stelle des Balkens an.
- Seite 10 Zubehörpaket LPDACCPK erhältlich (enthält Teile [i] bis [v]). Siehe www.defelsko.com/lpd Individuelle Anpassung (mit Hilfe der mit dem PosiTest LPD Komplettset oder Zubehörpaket gelieferten Einzelteile) Rollschwamm Der Rollschwamm kann vorzuziehen sein, wenn auf großen Oberflächen getestet wird. PosiTest LPD.
- Seite 11 Verlängerungsstäbe (Teleskopstab / Besenstiel) Gewindeadapter, oder bei anderen den Universalgewindeadapters verwenden. Rollschwamm Verlängerungsadapter Universalgewindeadapter Das Verbindungskabel an den Verlängerungsadapter Andere anschließen Verlängerungsstäbe ACME-Gewindeadapter Klettverschluss Kabelbinder ACME-Verlängerungsstab mit Gewinde Das Verbindungskabel und die Isolierkappe an den PosiTest LPD anschließen. Verbindungskabelanschluss Isolierkappe Elektrodenanschluss...
-
Seite 12: Kalibrierung Und Überprüfung
Produktkenntnis, Daten- Kundenrückläufen Kalibrierungsabstand von einem Jahr ab dem Datum der Kalibrierung, dem Kaufdatum oder dem Lieferdatum üblich. Ein PosiTest LPD Verifier ist erhältlich, um die Genauigkeit von Überprüfung PosiTest LPD Detektoren zu überprüfen, und ist eine wichtige Komponente Erfüllung... - Seite 13 Ladezustand / Austausch der Batterien Ladezustand / Austausch der Batterien Den Einschaltknopf kurz gedrückt halten, um den Batteriestatus zu überprüfen. Bei neuen, vollständig geladenen Batterien leuchten alle vier LEDs. Die Batterien sollten ersetzt/neu aufgeladen werden, wenn nur eine LED aufleuchtet. Mit 3 AAA-Alkalibatterien ersetzen, wie gezeigt.
-
Seite 14: Einsenden Zur Reparatur
Weise ganz oder teilweise ohne schriftliche Genehmigung der DeFelsko Corporation vervielfältigt oder übermittelt werden. DeFelsko und PosiTest sind in den USA und in anderen Ländern eingetragene Warenzeichen der DeFelsko Corporation. Andere Marken- oder Produktnamen sind Warenzeichen oder eingetragene Warenzeichen der jeweiligen Inhaber.
