Busch-Installationsbus
Anwendungsprogramme
Wetterstation

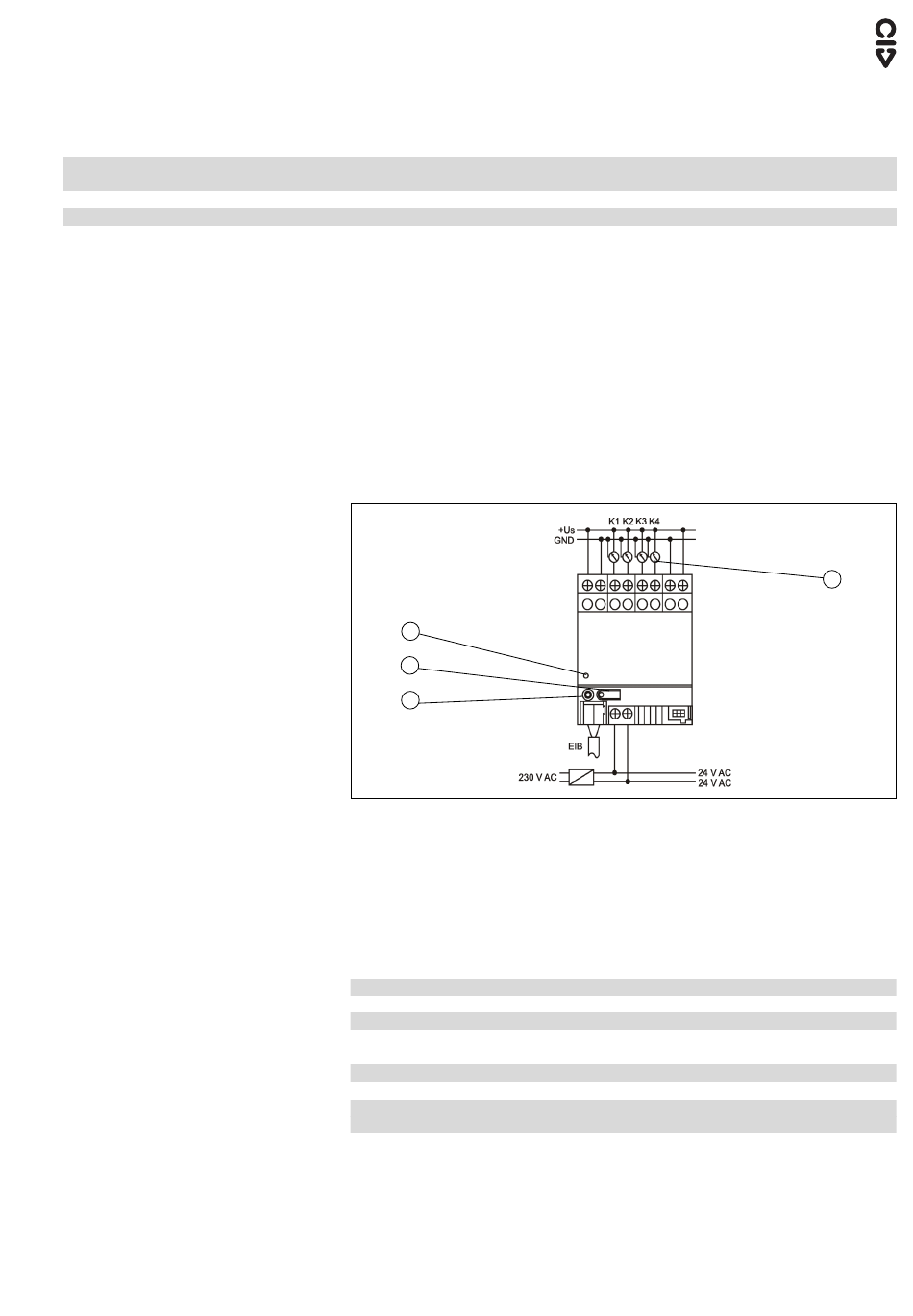

Anschlussbild
Januar 2007
®
EIB/KNX
Wetterstation
Typ: 6190/40-101
Die Funktion der Wetterstation und
der angeschlossenen Sensoren wird
durch ein ETS-Plug-In eingestellt.
Hierbei werden zu allen Funktionen
jeweils die benötigten Kommunikati-
onsobjekte dynamisch angelegt. Des-
halb gibt es keine feste Zuordnung
zwischen einzelnen Funktionen und
den Nummern der Kommunikations-
objekte.
1
2
3
1 Status-LED, dreifarbig
(rot, orange, grün)
2 Programmiertaste
Funktion Status LED:
LED Aus
LED Orange/Ein
LED Rot/langsam blinkend
LED Rot/schnell blinkend
LED Grün/langsam blinkend
LED Grün/schnell blinkend
LED Grün/Ein
langsam blinkend:
schnell blinkend:
Anzahl
Kommunikationsobjekte
200
max. Anzahl
max. Anzahl
Gruppenadressen
Zuordnungen
200
200
Damit die Kommunikationsobjekte der
einzelnen Elemente wie zum Beispiel
eines Analogeingangs in der Projek-
tierung der ETS zusammenhängend
dargestellt werden, ist es empfehlens-
wert, jeweils die Parameter eines ein-
zelnen Sensors der Reihe nach ein-
zustellen, und danach zum nächsten
Sensor zu wechseln.
3 Programmier-LED
4 Meswertaufnehmer
keine Spannungsversorgung
Modulscan durch Wetterstation
Fehler: Kurzschluss Us
Fehler: Kein Projekt,
Fehler in Parametrierung
Projektierung in Ordnung
Parameter-Download in Module
Initialisierung abgeschlossen,
alles in Ordnung
ca. 1 Hz
ca. 2 Hz
4
5
