Busch-Installationsbus
16
®
EIB/KNX
Wetterstation
Typ: 6190/40-101
Verknüpfungskontroller
Die Gerätesoftware verfügt über bis
zu 20 Verknüpfungskontroller, wobei
die tatsächlich nutzbare Zahl von der
Projektierung des Gerätes abhängt,
weil maximal 200 Kommunikationsob-
jekte für das gesamte Gerät zur Verfü-
gung stehen.

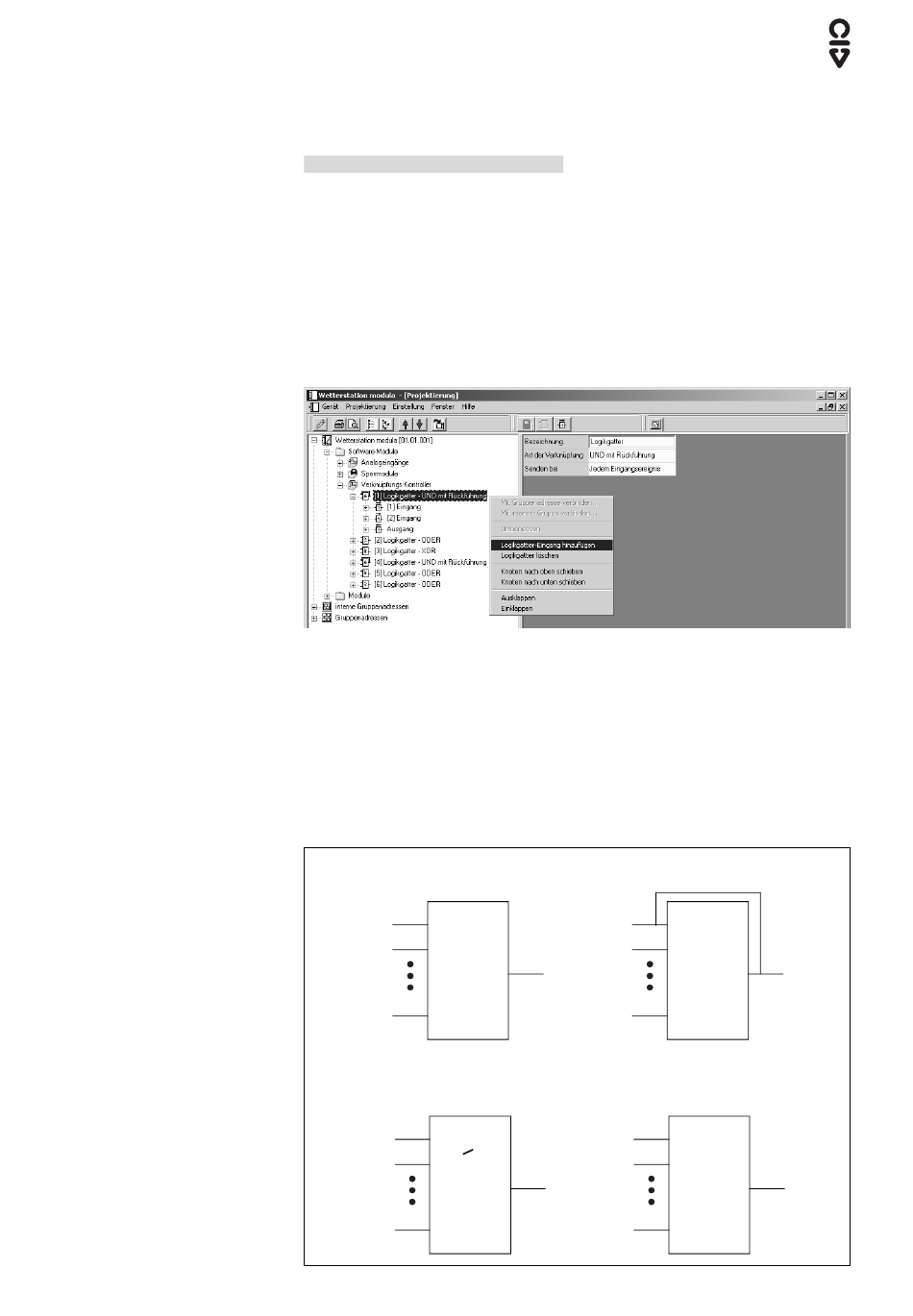

Für jedes Logikgatter kann die Art der
Verknüpfung (UND, ODER, Exklusiv-
ODER, UND mit Rückführung ) einge-
stellt werden, die anschließend auch
in der Baumstruktur dargestellt wird.
Jeder Eingang und der Ausgang kann
zusätzlich normal oder invertiert ge-
nutzt werden.
E 1
E 2
E 8
E 1
E 2
E 8
Um ein Logikgatter nutzen zu können,
ist in der Baumstruktur des Projektie-
rungsfensters der Eintrag „Software-
Module -> Verknüpfungskontroller"
auszuwählen. Hier kann ein neues
Logikgatter hinzugefügt werden.
Wenn das Gatter ausgewählt ist, kön-
nen weitere Eingänge hinzugefügt
werden. Jedes Gatter kann maximal
acht Eingänge besitzen.
UND mit Rückführung
UND
E 1
&
E 2
A
E 8
ODER
E 1
>1
E 2
A
E 8
&
A
Exklusiv-ODER
=1
A
Januar 2007
