- Seite 1 Busch-Jaeger 0173-1- 6192 Elektro GmbH 28013 ® Busch-Installationsbus Wetterstation 6190/40 für den Einbau in Verteiler Betriebsanleitung Nur für autorisiertes Elektro-Fachpersonal mit EIB-Ausbildung...
-
Seite 2: Inhaltsverzeichnis
Übersicht Wichtige Hinweise ............Fig. 1/Geräteabbildung ..........Einsatzgebiet/Funktionalität ........Technische Daten ............Fig. 2/Anschlussbild ............ 11 Montage ..............12 Inbetriebnahme/Programmierung ....... 14 Netzspannungsunterbrechung ........15 Störungsbeseitigung ........... 16 Gewährleistung ............17 Garantiekarte ............... 19 Adresse ............... 20 Zubehör - Busklemmblock Art.-Nr. 6183 Erforderliche Programmierhilfen - PC oder Laptop - EIBA Tool Software ETS2 ab Version 1.1... -
Seite 3: Wichtige Hinweise
Halten Sie unbedingt die Umgebungsbedingungen gemäß der Schutzklasse und der zulässigen Betriebs- temperatur ein! (siehe Kapitel „Technische Daten“). Aktualität der Produktdatenbank Die Produktdatenbank von Busch-Jaeger wird laufend er- gänzt und enthält die neusten Applikationen. Die dazuge- hörigen Beschreibungen entnehmen Sie dem Technischen ®... - Seite 4 Wichtige Hinweise Entsorgung Alle Verpackungsmaterialien und Geräte von Busch- Jaeger sind mit Kennzeichnungen und Prüfsiegel für die sach- und fachgerechte Entsorgung ausgestattet. Ent- sorgen Sie Verpackungsmaterialien und Elektrogeräte bzw. deren Elektronikkomponenten über hierzu autori- sierte Sammelstellen bzw. Entsorgungsbetriebe.

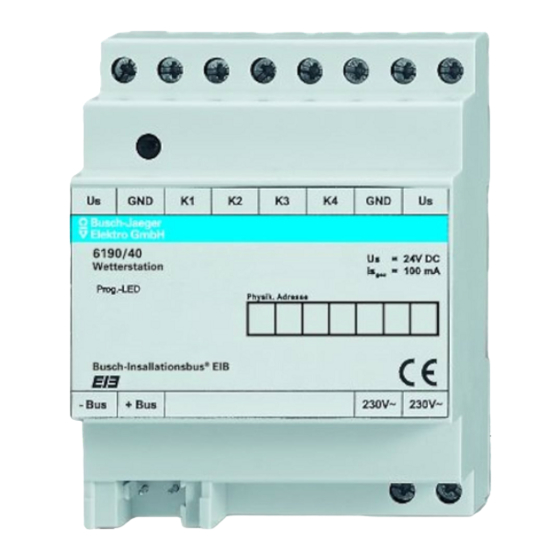

- Seite 5 Fig. 1 Geräteabbildung Us GND K1 K2 K3 K4 GND Us 6190/40 Legende 1. Ein- und Ausgänge 2. Anschluss für Spannungsversorgung 230 V AC 3. Anschluss für Busklemmblock 4. Programmier-LED 5. Programmiertaste...
-
Seite 6: Einsatzgebiet/Funktionalität
Einsatzgebiet/Funktionalität ® Die Busch-Installationsbus EIB Wetterstation 6190/40 (im folgenden Wetterstation) dient zur Erfassung und Weiter- leitung von klimatischen Daten und Ereignissen im Innen- und Außenbereich von Gebäuden. Die Wetterstation erlaubt den Anschluss von bis zu vier analogen Sensoren. Für die zugehörigen Eingänge (Fig. 1, Pos. - Seite 7 Einsatzgebiet/Funktionalität Beim Einsatz dieser Geräte können Sie über die ETS 2 auf feste Voreinstellungen zurückgreifen. Bei der Verwendung anderer Sensoren müssen Sie die mit der ETS2 einzustellenden Parameter experimentell ermit- teln - bitte beachten Sie dabei die Technischen Daten für die Messwertbereiche und die Belastbarkeit der Ein- und Ausgänge! Das in der Wetterstation integrierte Netzteil ermöglicht...
- Seite 8 Einsatzgebiet/Funktionalität Das Gerät zeigt die Messwerte der Sensoren der Wet- terstation an und übermittelt Steuerungsanweisungen an die Wetterstation. - Wetterstation 6190/40 Ein kaskadierender Betrieb mehrerer Wetterstationen ist möglich, so dass auch komplexe Steuerungen reali- siert werden können. HINWEIS Unbenutzte Eingänge können deaktivieren werden.
-
Seite 9: Technische Daten
Technische Daten Spannungsversorgung Netz 230 V AC, 50 –60 Hz, max. 4 VA Leistungsaufnahme ® über Busch-Installationsbus Anschlüsse alle Schraubklemmen für 0,25 –2,5 mm Leiterquerschnitt 2 Schraubklemmen Spannungunsversorgung 2 Schraubklemmen Bezugspotential GND 2 Schraubklemmen Versorgungsspannung +Us für externe Sensoren 4 Schraubklemmen für Eingänge K1 bis K4 1 Busanschluss über Busklemmblock 6183... - Seite 10 Technische Daten Impedanzen ca. 18 kΩ (Spannungsmessung) ca. 100 Ω (Strommessung) Schutzart IP 20 nach DIN EN 60529 - 5 bis + 45 °C Betriebstemperatur Maße (B x H x T) 70 x 90 x 58 mm, 4 TE Gewicht 0,4 kg...
- Seite 11 Fig. 2 Anschlussbild 6190/40 – + + rot – grau 230 V AC Die Anschlüsse sind wahlweise belegbar mit den Geräten 6190/41, 6190/42, 6190/43, 6190/44, 6190/45 oder ande- ren, geeigneten Sensoren. ACHTUNG Beachten Sie die Technische Daten für zulässige Ein- gangsbelastung und Versorgungsspannung.
-
Seite 12: Montage
Montage Die Wetterstation ist für den Betrieb im Verteiler oder Schaltschrank vorgesehen und muss auf einer Trag- schiene 35 mm nach DIN EN 50022 über die integrierte Schnellbefestigung montiert werden. Eine Montage ist auch bei aufgeklebter EIB-Datenschiene möglich. Decken Sie freiliegende Teile der Datenschiene unbedingt ab. - Seite 13 Montage • Schließen Sie die Busleitungen an den dafür vorgesehe- nen Schraubklemmen (Fig.1, Pos.1) an. • Schließen Sie die Spannungsversorgung an den dafür vorgesehenen Schraubklemmen (Fig.1, Pos. 2) an. • Deaktivieren Sie ggf. nicht benötigte Eingänge.
-
Seite 14: Inbetriebnahme/Programmierung
Inbetriebnahme/Programmierung Die jeweils zur Verfügung stehenden Applikationsversionen mit den zugehörigen Parametern entnehmen Sie bitte dem aktuellen Technischen Handbuch zum Busch-Installations- ® EIB. • Schließen Sie einen PC mit installierter EIBA Tool Soft- ware ETS2 V 1.1 über eine RS 232-Schnittstelle EIB an die EIB-Linie an. -
Seite 15: Netzspannungsunterbrechung
Netzspannungsunterbrechnung Bei Überlast bzw. Kurzschluss wird die gesamte Wetter- station abgeschaltet. Circa 30 Minuten nach Entfernen der Überlast bzw. des Kurzschlusses schaltet die Wetter- station sich automatisch wieder ein. -
Seite 16: Störungsbeseitigung
Störungsbeseitigung Diagnose Mögl. Ursache/Abhilfe Wetterstation reagiert - Fehlende 230 V Spannungs- nicht: versorgung anlegen - Sensoren und deren Anschluss prüfen - ggf. defektes Gerät aus- tauschen... -
Seite 17: Gewährleistung
Gewährleistung gegenüber Endverbraucher Busch-Jaeger Geräte sind mit modernsten Technologien gefertigt und qualitätsgeprüft. Sollte sich dennoch ein Mangel zeigen, leistet die Busch-Jaeger Elektro GmbH (im folgenden Busch-Jaeger) im nachstehenden Umfange Gewähr: Dauer Eine Gewährleistung durch den Hersteller ist im Rahmen der gesetzlichen Vorschriften garantiert. - Seite 18 Eine Haftung für aufgrund unsachgemäss vor- genommener Änderungen oder Instandsetzungsarbeiten entstehende Folgen besteht nicht. Dies gilt auch für die Lieferung von Einzel- und Ersatzteilen. Busch-Jaeger haftet nicht für Schäden, die nicht am Liefer- gegenstand selbst enstanden sind, insbesondere nicht für Indirekte, Folge- oder Vermögensschäden. Verjährung Erkennt Busch-Jaeger rechtzeitig erhobene Mängelrügen...
-
Seite 19: Garantiekarte
Garantiekarte Gerät: Verkaufsdatum: Stempel und Unterschrift des Händlers:... -
Seite 20: Adresse
Busch-Jaeger Elektro GmbH Busch-Jaeger Elektro GmbH Kundenservice-Center Gewerbering 28 58579 Schalksmühle www.busch-jaeger.de...
