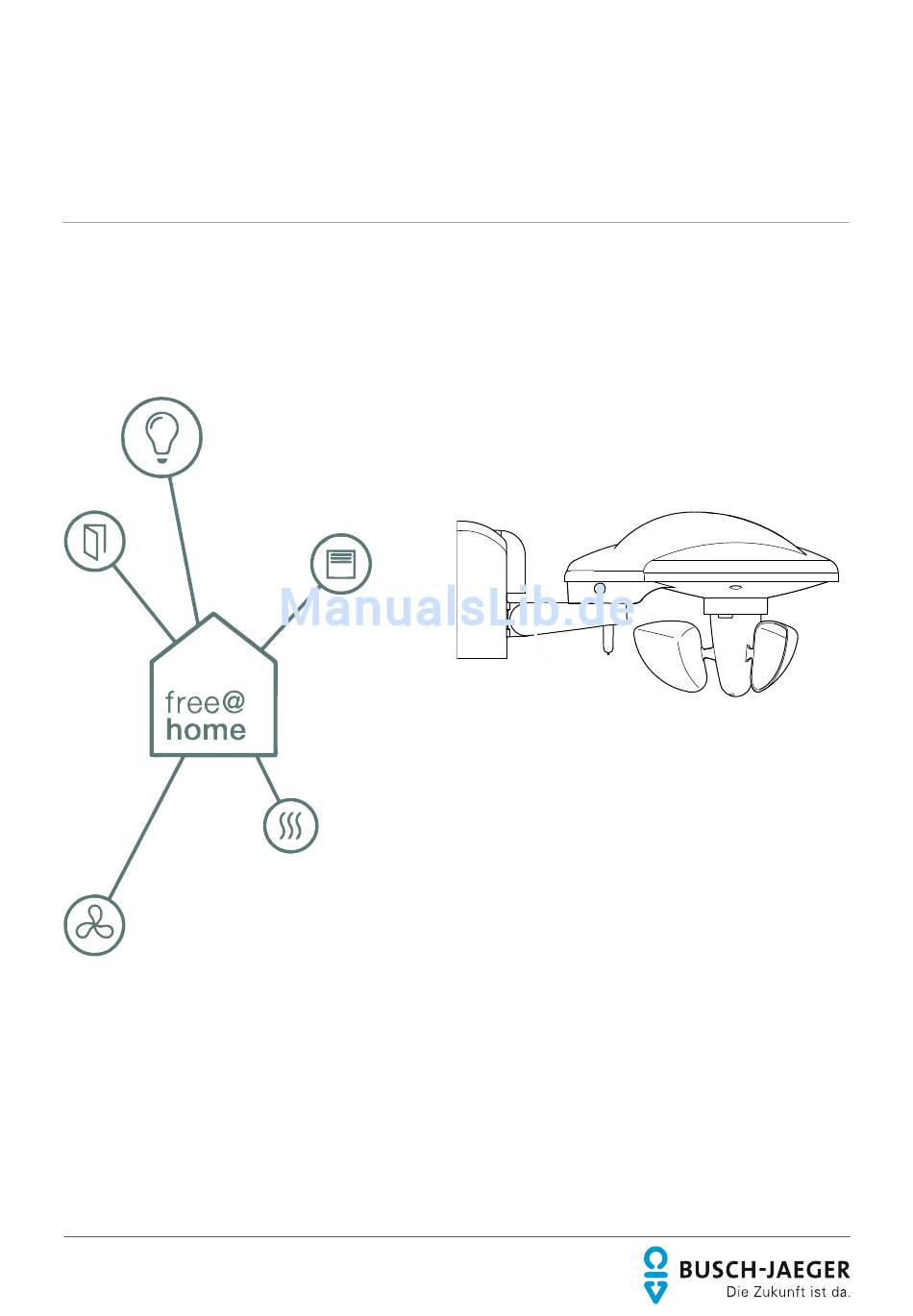

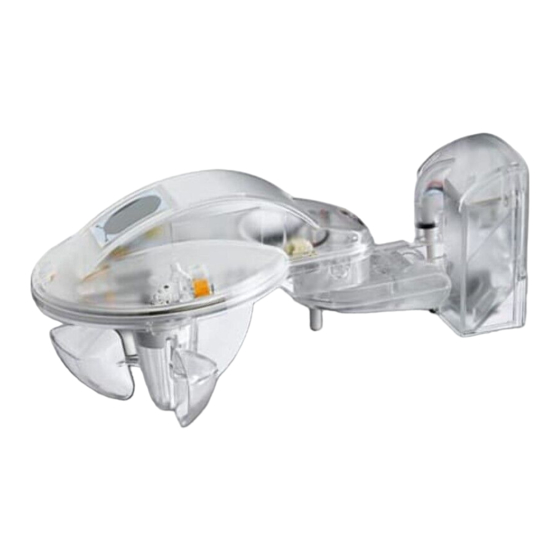

- Seite 1 Pos: 2 /DinA-4 -- Online/00_Titel/6228 / WS-1 @ 44\mod_1443772028039_0.docx @ 395406 @ @ 1 1373-1-8810 / 2CKA001373B8810 │ 19.05.2016 Technisches Handbuch Busch-free@home ® Wetterstation 6228 === Ende der Liste für Textmarke Titel ===...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Pos: 4 /DinA-4 -- Online/00_IVZ/IVZ - 2-Überschriftenebenen @ 39\mod_1415276617885_1.docx @ 305451 @ @ 1 Inhaltsverzeichnis Hinweise zur Anleitung ............................... 3 Sicherheit ..................................4 Verwendete Hinweise und Symbole ....................... 4 Bestimmungsgemäßer Gebrauch ........................5 Bestimmungswidriger Gebrauch ........................5 Zielgruppe / Qualifikation des Personals ......................5 Sicherheitshinweise ............................ -
Seite 3: Hinweise Zur Anleitung
Bewahren Sie das Handbuch sorgfältig auf. Falls Sie das Gerät weitergeben, geben Sie auch dieses Handbuch mit. Für Schäden durch Nichtbeachtung des Handbuchs übernimmt Busch-Jaeger keine Haftung. Wenn Sie weitere Informationen benötigen oder Fragen zum Gerät haben, wenden Sie sich an Busch-Jaeger oder besuchen Sie uns im Internet unter: www.BUSCH-JAEGER.de... -
Seite 4: Sicherheit
Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Dennoch gibt es Restgefahren. Lesen und beachten Sie die Sicherheitshinweise, um Gefahren zu vermeiden. Für Schäden durch Nichtbeachtung von Sicherheitshinweisen übernimmt Busch-Jaeger keine Haftung. Pos: 13 /DinA-4 -- Online/1.1 Überschrift/Verwendete Hinweise und Symbole @ 41\mod_1422789083005_1.docx @ 333452 @ 2 @ 1... -
Seite 5: Bestimmungsgemäßer Gebrauch
Überschrift/Bestimmungsgemäßer Gebrauch @ 41\mod_1422618579097_1.docx @ 332100 @ 2 @ 1 Bestimmungsgemäßer Gebrauch Pos: 18 /DinA-4 -- Online/Sicherheit/Bestimmungsgemäßer Gebrauch/6228 / WS-1 @ 44\mod_1443772884355_1.docx @ 395441 @ @ 1 Bei dem Gerät handelt es sich um eine Wetterstation für die Aufputzmontage an Gebäuden. -
Seite 6: Sicherheitshinweise
Nehmen Sie keine Änderungen oder Reparaturen am Gerät, an seinen ■ Bestandteilen und am Zubehör vor. Pos: 29 /DinA-4 -- Online/11_Sicherheitshinweise/Vorsicht/Vorsicht -- Heiße Oberfläche -- 6228 / WS-1 @ 44\mod_1443776596181_1.docx @ 395494 @ @ 1 Vorsicht – Heiße Oberfläche ! Der Regensensor wird im Betrieb heiß. -
Seite 7: Umwelt
Sicherheit Pos: 32.1 /DinA-4 -- Online/1.1 Überschrift/Umwelt @ 41\mod_1422618733212_1.docx @ 332116 @ 2 @ 1 Umwelt Pos: 32.2 /DinA-4 -- Online/Hinweise zum Umweltschutz/Module/Hinweis -- Entsorgung Elektrogeräte @ 45\mod_1449830509974_1.docx @ 406120 @ @ 1 Denken Sie an den Schutz der Umwelt ! Gebrauchte Elektro- und Elektronikgeräte dürfen nicht zum Hausabfall gegeben werden. -
Seite 8: Aufbau Und Funktion
Pos: 35 /DinA-4 -- Online/1 Überschrift/Aufbau und Funktion @ 39\mod_1416583230426_1.docx @ 306761 @ 1 @ 1 Aufbau und Funktion Pos: 36 /DinA-4 -- Online/Aufbau und Funktion/01_Einleitung/Einleitung -- 6228 / WS-1 @ 44\mod_1443778106239_1.docx @ 395528 @ @ 1 Abb. 1: Produktübersicht... -
Seite 9: Lieferumfang
Überschrift/Lieferumfang @ 43\mod_1438601277354_1.docx @ 371051 @ 2 @ 1 Lieferumfang Pos: 39 /DinA-4 -- Online/Aufbau und Funktion/Lieferumfang/Lieferumfang -- 6228 / WS-1 @ 44\mod_1443779513069_1.docx @ 395562 @ @ 1 Im Lieferumfang ist das Gerät inklusive Wandhalter enthalten. Pos: 40 /DinA-4 -- Online/1.1 Überschrift/Typenübersicht @ 43\mod_1438601386366_1.docx @ 371068 @ 2 @ 1... -
Seite 10: Geräteübersicht
Pos: 45 /DinA-4 -- Online/1.1 Überschrift/Geräteübersicht @ 43\mod_1438602324753_1.docx @ 371138 @ 2 @ 1 Geräteübersicht Pos: 46 /DinA-4 -- Online/Aufbau und Funktion/Geräteübersicht/Geräteübersicht -- 6228 /WS-1 @ 44\mod_1443781915172_1.docx @ 395643 @ @ 1 Abb. 2: Übersicht Wandhalter und Wetterstation [1] Steckklemme für Netzspannung... -
Seite 11: Technische Daten
Technische Daten Pos: 49 /DinA-4 -- Online/1 Überschrift/Technische Daten @ 39\mod_1416583272344_1.docx @ 306776 @ 1 @ 1 Technische Daten Pos: 50 /DinA-4 -- Online/Technische Daten/Technische Daten/Technische Daten -- 6228 / WS-1 @ 44\mod_1443782608296_1.docx @ 395680 @ @ 1 Bezeichnung Wert Stromversorgung 21 V …... -
Seite 12: Anschluss, Einbau / Montage
Pos: 63 /DinA-4 -- Online/1.1 Überschrift/Anschlussbilder @ 43\mod_1435299880957_1.docx @ 368924 @ 2 @ 1 Anschlussbilder Pos: 64 /DinA-4 -- Online/Anschluss, Einbau / Montage/Elektrischer Anschluss/Anschlussbilder/Anschlussbild -- 6228 / WS-1 @ 44\mod_1443787248900_1.docx @ 395754 @ @ 1 Technisches Handbuch 1373-1-8810 / 2CKA001373B8810 │12... -
Seite 13: Montage
Beiliegende Unterlegscheiben bei Befestigung des Wandhalters verwenden. – Wasserablauf [9] in der Bodenplatte ausbrechen. Pos: 67 /DinA-4 -- Online/Anschluss, Einbau / Montage/Einbau / Montage/Montage in UP- / AP-Dosen/Montage/Montage -- 6228 / WS-1 @ 44\mod_1443791372313_1.docx @ 395856 @ @ 1 Hinweis Das Gerät nicht im Windschatten montieren. - Seite 14 Anschluss, Einbau / Montage Wandbefestigung Führen Sie zum Montieren des Gerätes die folgenden Schritte durch: 1. Den Wandhalter [7] mit den beiliegenden Schrauben [5] und Unterlegscheiben [3] an der Wand befestigen. – Die Unterlegscheiben sind zur Erreichung der Schutzart IP44 erforderlich.
- Seite 15 Anschluss, Einbau / Montage 1. Die zwei Schrauben am Ausleger [8] lösen. 2. Die Wetterstation von oben in den Wandhalter schieben. 3. Schraube [6] festziehen. 4. Die Wetterstation waagrecht ausrichten und Schrauben [8] festziehen. Abb. 6: Ausleger an den Wandhalter montieren Pos: 68 /Systemmodule/++++++++++++++ Seitenumbruch +++++++++++++++ @ 41\mod_1422789416992_0.docx @ 333485 @ @ 1 Technisches Handbuch 1373-1-8810 / 2CKA001373B8810 │15...
-
Seite 16: Inbetriebnahme
B. in „Deckenlicht Wohnzimmer“. Die Geräte müssen zur Ausführung zusätzlicher Funktionen parametriert werden. Pos: 72 /DinA-4 -- Online/11_Sicherheitshinweise/Achtung/Achtung -- Windschäden -- 6228 / WS-1 @ 44\mod_1443777035762_1.docx @ 395511 @ @ 1 Achtung Markisen und Jalousien benötigen zum Einfahren bei Wind einige Zeit. -
Seite 17: Gerät Hinzufügen
Überschrift/Gerät hinzufügen @ 44\mod_1443800235294_1.docx @ 396044 @ 3 @ 1 6.1.1 Gerät hinzufügen Pos: 79 /DinA-4 -- Online/Inbetriebnahme/Inbetriebnahme -- Mechanisch/Gerät hinzufügen/freeAThome/Gerät hinzufügen -- 6228 @ 44\mod_1444029202186_1.docx @ 396168 @ @ 1 Abb. 7: Gerätegruppe wählen 1. Wählen Sie in der Leiste „Gerät hinzufügen“ die korrekte Gerätegruppe aus. - Seite 18 Inbetriebnahme Abb. 9: Gerätezuordnung Es erscheint ein Fenster, in dem alle Geräte aufgelistet sind, die zur gewählten Anwendung passen. Identifikation über Seriennummer Abb. 10: Identifikation über Seriennummer 3. Vergleichen Sie die Seriennummer und die Kurz-ID des Ident-Labels, welche auf dem Gerät aufgedruckt ist, mit den Nummern und IDs in der Liste.
- Seite 19 Inbetriebnahme Namen vergeben Abb. 11: Namen vergeben 4. Geben Sie einen leicht verständlichen Namen ein, unter dem die Anwendung später angezeigt werden soll, z. B. „Wetterstation Nordwand“. 5. Betätigen Sie den Haken unten rechts. Die Eingabe wird übernommen. Pos: 80 /Systemmodule/++++++++++++++ Seitenumbruch +++++++++++++++ @ 41\mod_1422789416992_0.docx @ 333485 @ @ 1 Technisches Handbuch 1373-1-8810 / 2CKA001373B8810 │19...
-
Seite 20: Einstellmöglichkeiten Pro Kanal
Überschrift/Einstellmöglichkeiten pro Kanal @ 44\mod_1443800430356_1.docx @ 396061 @ 2 @ 1 Einstellmöglichkeiten pro Kanal Pos: 82 /DinA-4 -- Online/Inbetriebnahme/Inbetriebnahme -- Mechanisch/Gerät hinzufügen/freeAThome/Einstellmöglichkeiten pro Kanal -- 6228 @ 44\mod_1448987225261_1.docx @ 405430 @ @ 1 Für jeden Kanal müssen allgemeine Einstellungen und spezielle Parametereinstellungen vorgenommen werden. -
Seite 21: Wetterstation Einstellen
Überschrift/Wetterstation einstellen @ 44\mod_1443800553316_1.docx @ 396078 @ 3 @ 1 6.2.1 Wetterstation einstellen Pos: 86 /DinA-4 -- Online/Inbetriebnahme/Inbetriebnahme -- Mechanisch/Gerät hinzufügen/freeAThome/Einstellungen -- 6228 @ 44\mod_1444031349150_1.docx @ 396219 @ @ 1 Sensoreinstellungen allgemein [1] Änderung des Namens [2] Löschen des Kanals... - Seite 22 Inbetriebnahme Temperatursensor einstellen [1] Einstellung, ab welcher Umgebungstemperatur der Frostalarm aktiviert wird Abb. 15: Temperatursensor einstellen Beispiel: Der Temperatursensor ist mit einem Jalousieaktor verbunden: Frostschutztemperatur wird überschritten: Jalousie wird heruntergefahren ■ (Verzögerungszeit: 5 Minuten) Frostschutztemperatur wird unterschritten: Jalousie wird hochgefahren ■...
-
Seite 23: Verknüpfungen
Überschrift/Verknüpfungen @ 44\mod_1443800757566_1.docx @ 396095 @ 2 @ 1 Verknüpfungen Pos: 88 /DinA-4 -- Online/Inbetriebnahme/Inbetriebnahme -- Mechanisch/Gerät hinzufügen/freeAThome/Verknüpfungen vornehmen -- 6228 @ 44\mod_1444032818264_1.docx @ 396236 @ @ 1 Die über die Zuordnungsfunktion angelegten Wetterstationen und Aktoren können nun miteinander verknüpft werden. Hierbei werden die einzelnen Sensoren der Wetterstation mit einem oder mehreren entsprechenden Aktoren zusammengeführt. -
Seite 24: Aktor Und Sensor Verknüpfen
6.3.1 Aktor und Sensor verknüpfen Pos: 91 /DinA-4 -- Online/Inbetriebnahme/Inbetriebnahme -- Mechanisch/Gerät hinzufügen/freeAThome/Aktor und Sensor verknüpfen -- 6228 @ 44\mod_1444032987236_1.docx @ 396253 @ @ 1 Abb. 18: Aktor und Sensor verknüpfen 1. Wählen Sie auf der Arbeitsfläche den Sensor [1], der mit dem Aktor verknüpft werden soll. -
Seite 25: Update
Überschrift/Bedienung @ 39\mod_1416583691883_1.docx @ 306851 @ 1 @ 1 Bedienung Pos: 98 /DinA-4 -- Online/Bedienung/Betrieb -- Normalbetrieb / Bedienung Alltagsbetrieb/01_Einleitung/freeAThome/Einleitung -- 6228 / WS-1 @ 44\mod_1445945739652_1.docx @ 402024 @ @ 1 Das Gerät reagiert selbsttätig auf Wetterereignisse. Eine aktive Handlung des Nutzers ist demnach nicht erforderlich. -
Seite 26: Notizen
Notizen Pos: 105 /DinA-4 -- Online/1 Überschrift/Notizen @ 39\mod_1416584224978_1.docx @ 306926 @ 1 @ 1 Notizen Pos: 106 /Systemmodule/++++++++++++++ Seitenumbruch +++++++++++++++ @ 41\mod_1422789416992_0.docx @ 333485 @ @ 1 Technisches Handbuch 1373-1-8810 / 2CKA001373B8810 │26... -
Seite 27: Index
Index Pos: 108 /DinA-4 -- Online/1 Überschrift/Index @ 42\mod_1424701000643_1.docx @ 337965 @ 1 @ 1 Index Pos: 109 /DinA-4 -- Online/Index/Index @ 42\mod_1424701092528_1.docx @ 337982 @ @ 1 Anschluss, Einbau / Montage ..........12 Planungshinweise ..............12 Anschlussbilder ..............13 Anschlüsse ................11 Aufbau und Funktion ............. - Seite 28 Pos: 111 /DinA-4 -- Online/00_Rueckseite/Rueckseite -- BJE/ABB @ 39\mod_1415285579815_1.docx @ 305611 @ @ 1 Ein Unternehmen der ABB-Gruppe Hinweis Technische Änderungen sowie Busch-Jaeger Elektro GmbH Inhaltsänderungen dieses Postfach Dokuments behalten wir uns 58505 Lüdenscheid jederzeit ohne Vorankündigung vor. Bei Bestellungen gelten die Freisenbergstraße 2...
