Busch-Installationsbus
Technische Daten
Versorgung
Bedien- und Anzeigeelemente
Sensoreingänge
Anschlüsse
Schutzart
Umgebungstemperaturbereich
Feuchte
Bauform, Design
Gehäuse, Farbe
Montage
Abmessungen
Baubreite
Gewicht
Approbation
CE-Zeichen
4
®
EIB/KNX

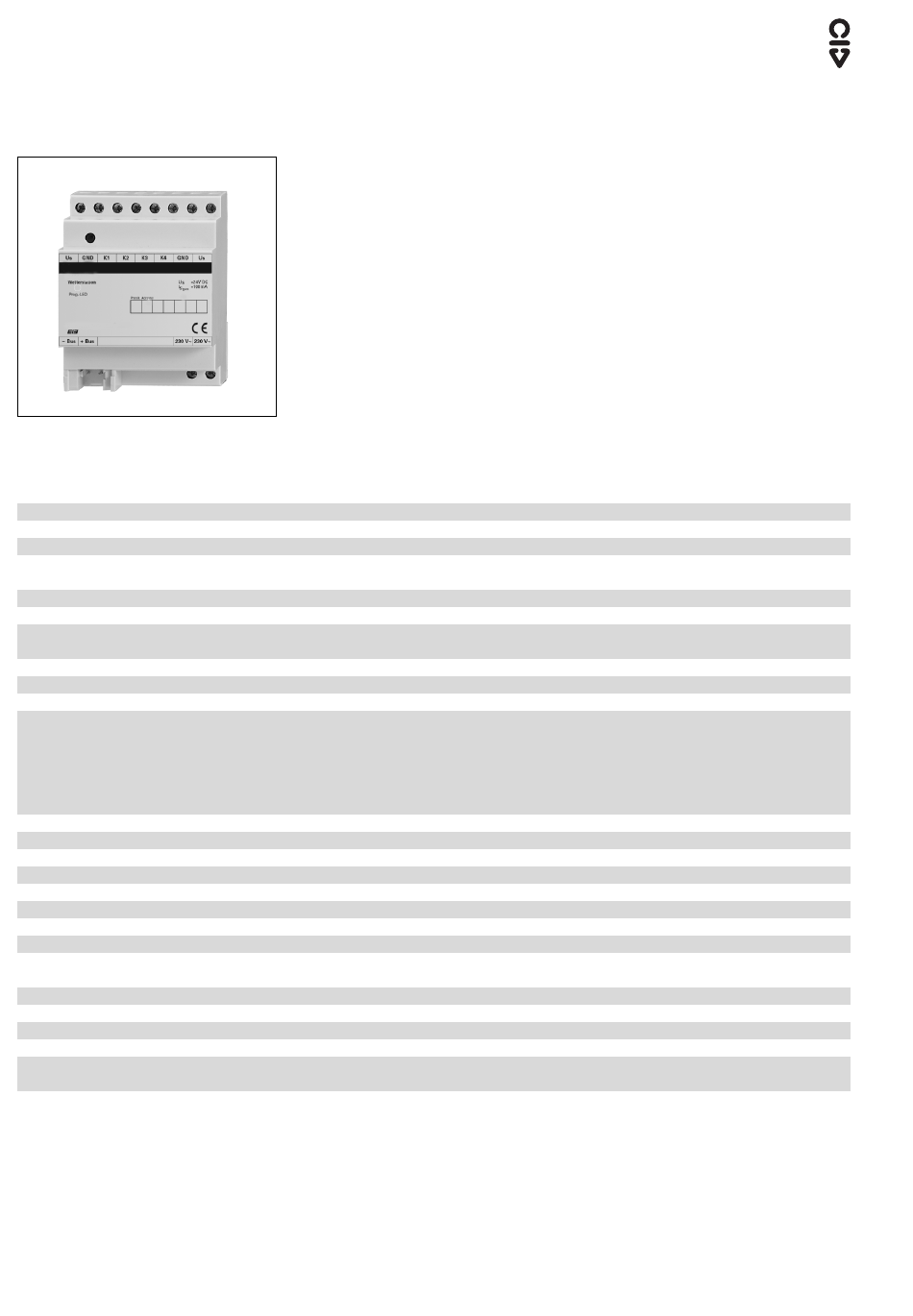

Wetterstation
Typ: 6190/40-101
Die Wetterstation dient zur Erfassung
und Weiterleitung von Wetterdaten
und -ereignissen. An die Wetterstation
können bis zu vier analoge Messwert-
aufnehmer angeschlossen werden.
An die analogen Eingänge können
folgende Messwertaufnehmer ange-
schlossen werden, für die in der Gerä-
tesoftware voreingestellte Parameter
zur Verfügung stehen:
– Helligkeit
– Dämmerung
– Temperatur
– Wind
– Regen
– Versorgungsspannung
– Stromaufnahme
– EIB
– LED (rot) und Taste
– Status-LED
– Anzahl
– auswertbare Sensorsignale (analog)
– Impedenz Spannungsmessung
– Impedanz Strommessung
– Versorgung externer Sensoren (+Us)
– Eingänge, Versorgung
– EIB
– IP 20, EN 60 529
– Betrieb
– Lager
– Transport
– Umgebung / Lager / Transport
– modulares Installationsgerät
– Kunststoffgehäuse, grau
– auf Tragschiene 35 mm,
DIN EN 50022
– 90 x 72 x 58 mm (H x B x T)
– 70 mm / 4 TE
– 0,15 kg
– EIB-zertifiziert
– gemäß EMV Richtlinie und
Niederspannungsrichtlinie
Alternativ können auch beliebige an-
dere Messwertaufnehmer verwendet
werden, die Spannungs- oder Strom-
signale (0 ... 1 V DC, 0 ... 10 V DC,
0 ... 20 mA DC, 4 ... 20 mA DC) aus-
geben. Bei Sensoren, die Signale von
4 ... 20 mA ausgeben, besteht in den
Parametern der Gerätesoftware die
Möglichkeit, eine Überwachung auf
Drahtbruch auszuwählen.
24 V AC ±10 %, 24 V DC +25% / -10%
max. 250 mA
24 V DC (+6 V / -4 V)
zur Vergabe der
physikalischen Adresse
dreifarbig (rot, orange, grün)
4 x analog, 1 x digital
0 —1 V DC, 0 — 0 V DC,
0 — 0 mA DC, 4 — 20 mA DC
ca. 18 kΩ
ca. 100 Ω
24 V DC, max. 100 mA DC
Schraubklemmen
0,5 mm² bis 4 mm² eindrähtig
0,34 mm² bis 4 mm² feindrähtig
(ohne Aderendhülse)
0,14 mm² bis 2,5 mm² feindrähtig
(mit Aderendhülse)
Busanschlussklemme
- 5 °C ... 45 °C
-25 °C ... 70 °C
-25 °C ... 70 °C
max. 93 % r. F., keine Betauung
Januar 2007
