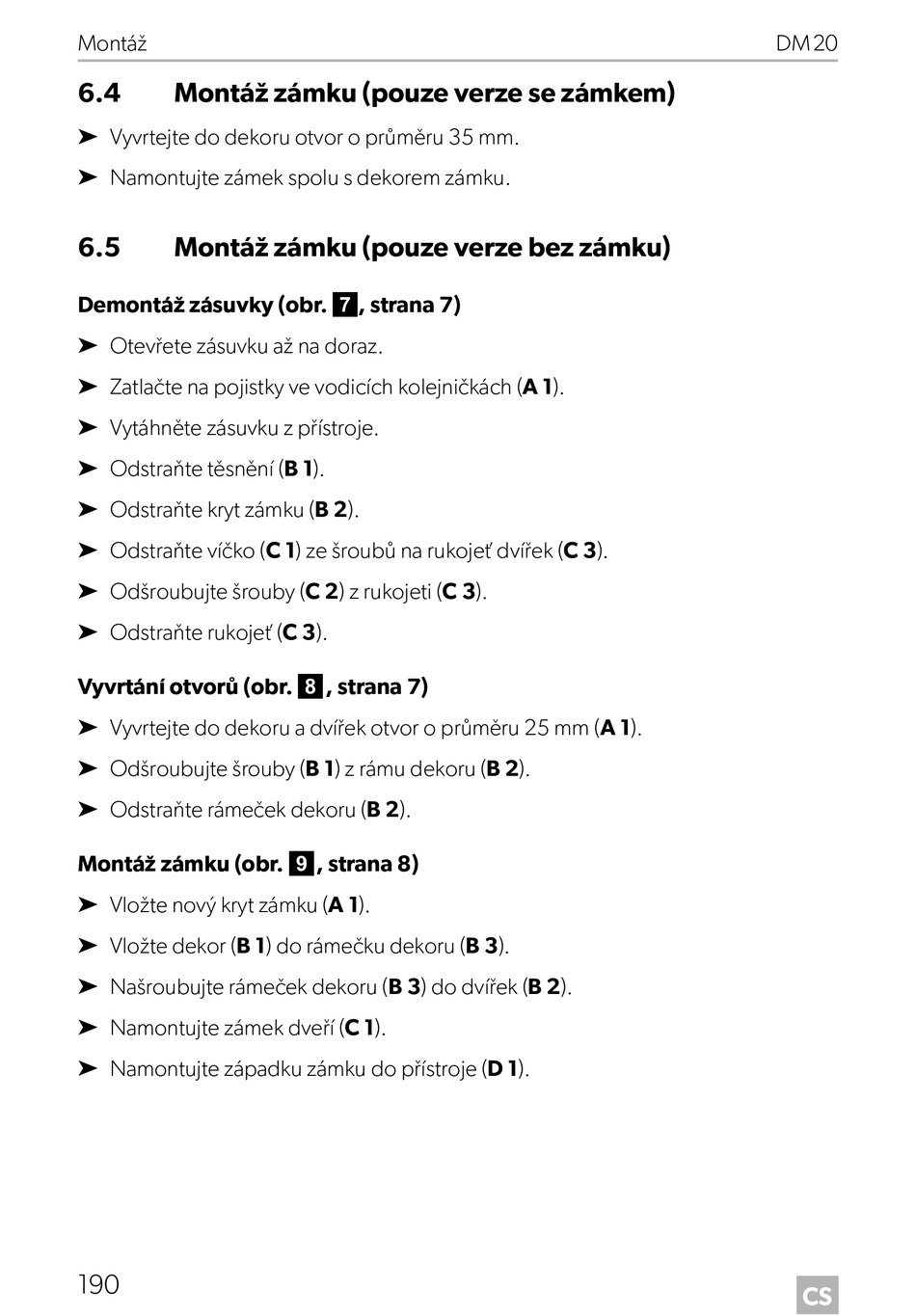

Montáž
6.4 Montáž zámku (pouze verze se zámkem)
➤ Vyvrtejte do dekoru otvor o průměru 35 mm.
➤ Namontujte zámek spolu s dekorem zámku.
6.5 Montáž zámku (pouze verze bez zámku)
Demontáž zásuvky (obr. 7, strana 7)
➤ Otevřete zásuvku až na doraz.
➤ Zatlačte na pojistky ve vodicích kolejničkách (A 1).
➤ Vytáhněte zásuvku z přístroje.
➤ Odstraňte těsnění (B 1).
➤ Odstraňte kryt zámku (B 2).
➤ Odstraňte víčko (C 1) ze šroubů na rukojeť dvířek (C 3).
➤ Odšroubujte šrouby (C 2) z rukojeti (C 3).
➤ Odstraňte rukojeť (C 3).
Vyvrtání otvorů (obr. 8, strana 7)
➤ Vyvrtejte do dekoru a dvířek otvor o průměru 25 mm (A 1).
➤ Odšroubujte šrouby (B 1) z rámu dekoru (B 2).
➤ Odstraňte rámeček dekoru (B 2).
Montáž zámku (obr. 9, strana 8)
➤ Vložte nový kryt zámku (A 1).
➤ Vložte dekor (B 1) do rámečku dekoru (B 3).
➤ Našroubujte rámeček dekoru (B 3) do dvířek (B 2).
➤ Namontujte zámek dveří (C 1).
➤ Namontujte západku zámku do přístroje (D 1).
