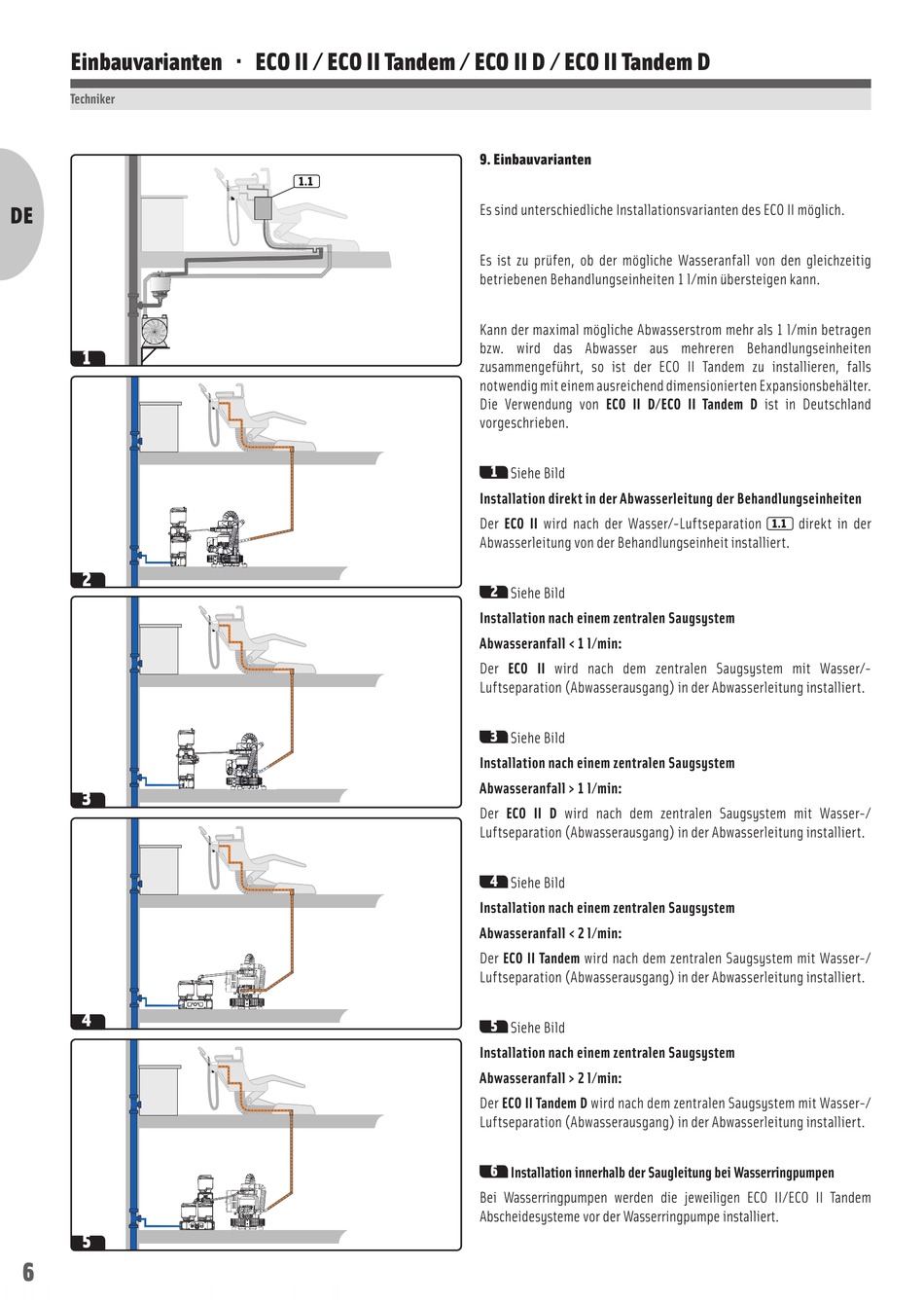

9. Einbauvarianten

Es sind unterschiedliche Installationsvarianten des ECO II möglich.
Es ist zu prüfen, ob der mögliche Wasseranfall von den gleichzeitig
betriebenen Behandlungseinheiten 1 l/min übersteigen kann.
Kann der maximal mögliche Abwasserstrom mehr als 1 l/min betragen
bzw. wird das Abwasser aus mehreren Behandlungseinheiten
zusammengeführt, so ist der ECO II Tandem zu installieren, falls
notwendig mit einem ausreichend dimensionierten Expansionsbehälter.
Die Verwendung von ECO II D/ECO II Tandem D ist in Deutschland
vorgeschrieben.
1
Siehe Bild
Installation direkt in der Abwasserleitung der Behandlungseinheiten
Der ECO II wird nach der Wasser/-Luftseparation
Abwasserleitung von der Behandlungseinheit installiert.
2
Siehe Bild
Installation nach einem zentralen Saugsystem
Abwasseranfall < 1 l/min:
Der ECO II wird nach dem zentralen Saugsystem mit Wasser/-
Luftseparation (Abwasserausgang) in der Abwasserleitung installiert.
3
Siehe Bild
Installation nach einem zentralen Saugsystem
Abwasseranfall > 1 l/min:
Der ECO II D wird nach dem zentralen Saugsystem mit Wasser-/
Luftseparation (Abwasserausgang) in der Abwasserleitung installiert.
4
Siehe Bild
Installation nach einem zentralen Saugsystem
Abwasseranfall < 2 l/min:
Der ECO II Tandem wird nach dem zentralen Saugsystem mit Wasser-/
Luftseparation (Abwasserausgang) in der Abwasserleitung installiert.
5
Siehe Bild
Installation nach einem zentralen Saugsystem
Abwasseranfall > 2 l/min:
Der ECO II Tandem D wird nach dem zentralen Saugsystem mit Wasser-/
Luftseparation (Abwasserausgang) in der Abwasserleitung installiert.
6
Installation innerhalb der Saugleitung bei Wasserringpumpen
Bei Wasserringpumpen werden die jeweiligen ECO II/ECO II Tandem
Abscheidesysteme vor der Wasserringpumpe installiert.
direkt in der
