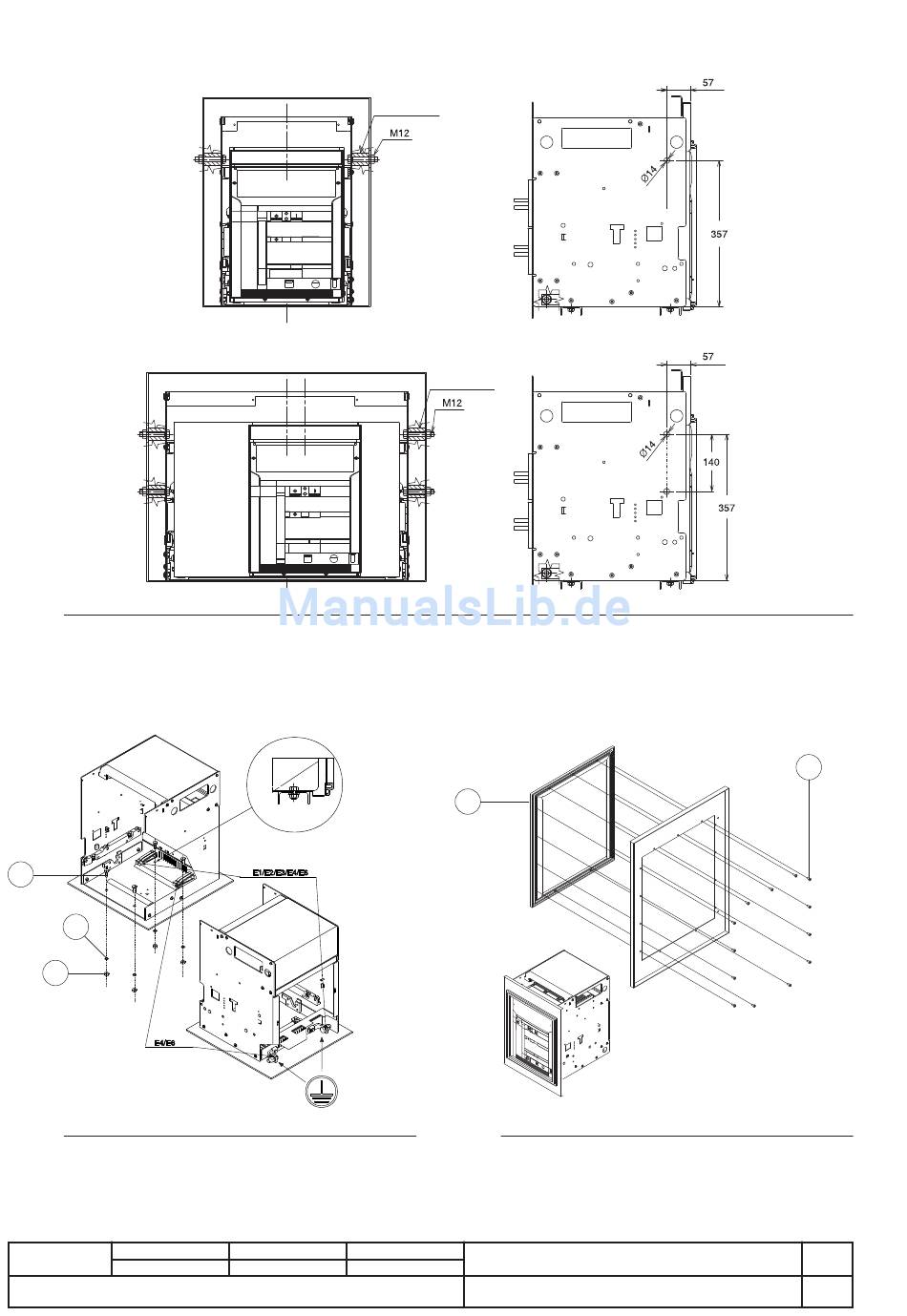

Installation des festen Teils bei Schiffsanlagen (Abb. 11)

Hinsichtlich der Befestigungspunkte der offenen Leistungsschalter SACE Emax in ausfahrbarer Ausführung empfi ehlt sich beim
Einsatz in Schiffsanlagen eine zusätzliche Befestigung auf den Seitenteilen des festen Teils (die Schrauben M12 und die Abstand-
halter sind nicht im Lieferumfang eingeschlossen).
E1 - E2 - E3
E4 - E6
Abb. 11
4.4. Montage des Abdeckrahmens auf der Schaltfeldtür

(Abb. 13)

- Die Bohrungen in der Schaltfeldtür nach den Angaben im Abschnitt "Abmessungen" ausführen.
- Den Abdeckrahmen (1) auf der Front der Schaltfeldtür aufl egen und von innen mit den selbstschneidenden Schrauben (2)
befestigen.
1
2
3
Hinweis
(*) Für die Festteile E1-E3-E3
gibt es vier Befestigungsstellen,
während es für E4-E6 sechs sind.
Abb. 12
Mod.
L6555
Distanzstücke
Distanzstücke
1
Abb. 13
Gerät
Dok. Nr.
Emax
1SDH000460R0003
2
Maßstab
Seite
8/74
