Mechanische Verriegelung der Schaltfeldtür
Ausschnitt in der Schaltfeldtür
A
3-polig 4-polig
E1
180 180
E2
180 180
E3
234 234
E4
270 360
E4/f
- 360
E6
360 486
E6/f
- 486
Abb. 47
Mod. L6555

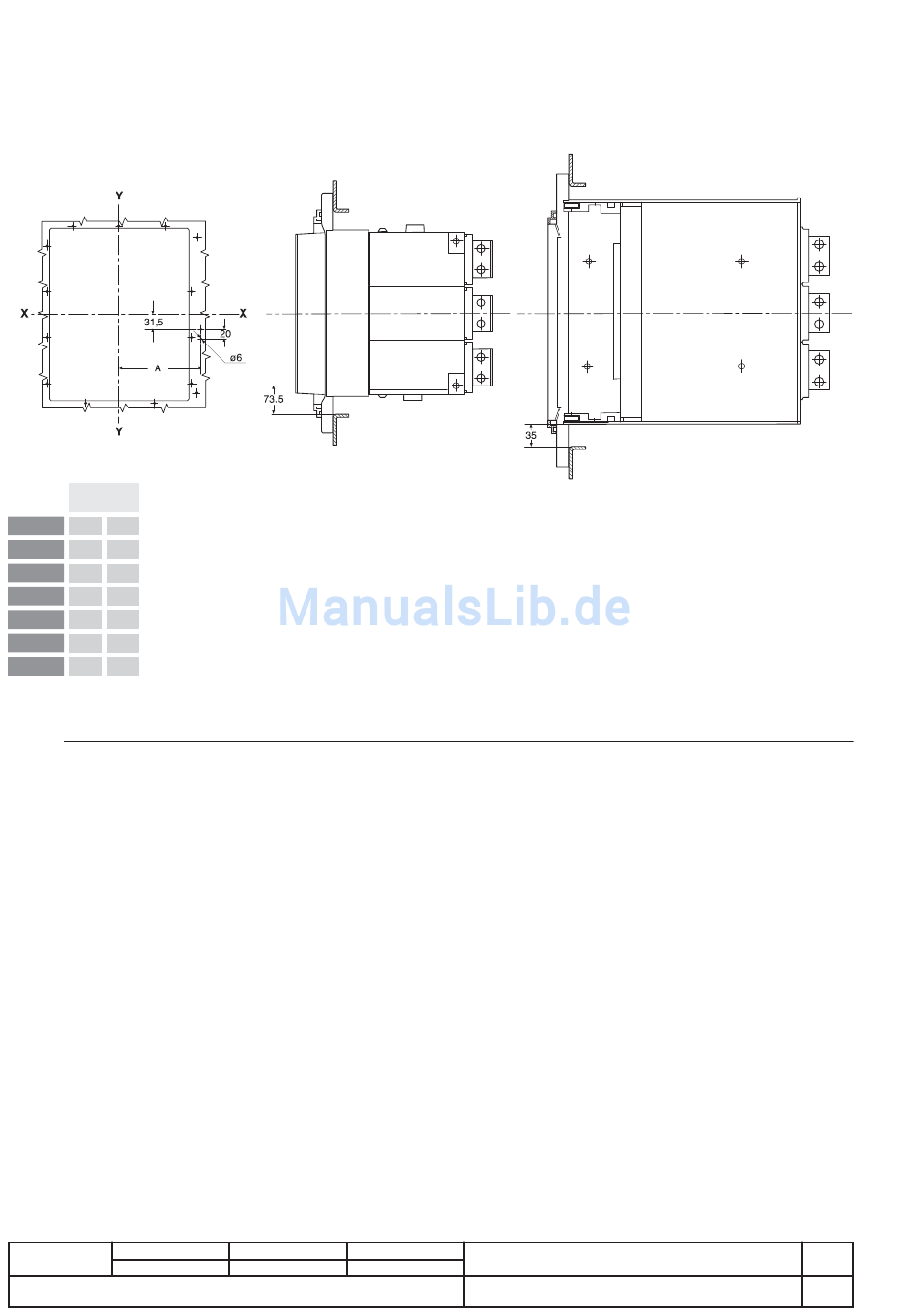

Mindestabstand zwischen Leistungsschalter und Schaltanlagenwand
Feste Ausführung
Ausfahrbare Ausführung
Gerät
Dok. Nr.
1SDH000460R0003
Maßstab
Emax
62/74
Seite
