Küschall-Armlehne; Abnehmen Der Armlehne; Abnehmen Der Abdeckung - Küschall ULTRA-LIGHT Gebrauchsanweisung

3. Drücken Sie die Armlehne zurück in die Halterung.
4. Nehmen Sie die Einstellung auf beiden Seiten vor.
Schwenken
1. Klappen Sie die Armlehne etwas nach oben und drehen Sie
sie nach außen.

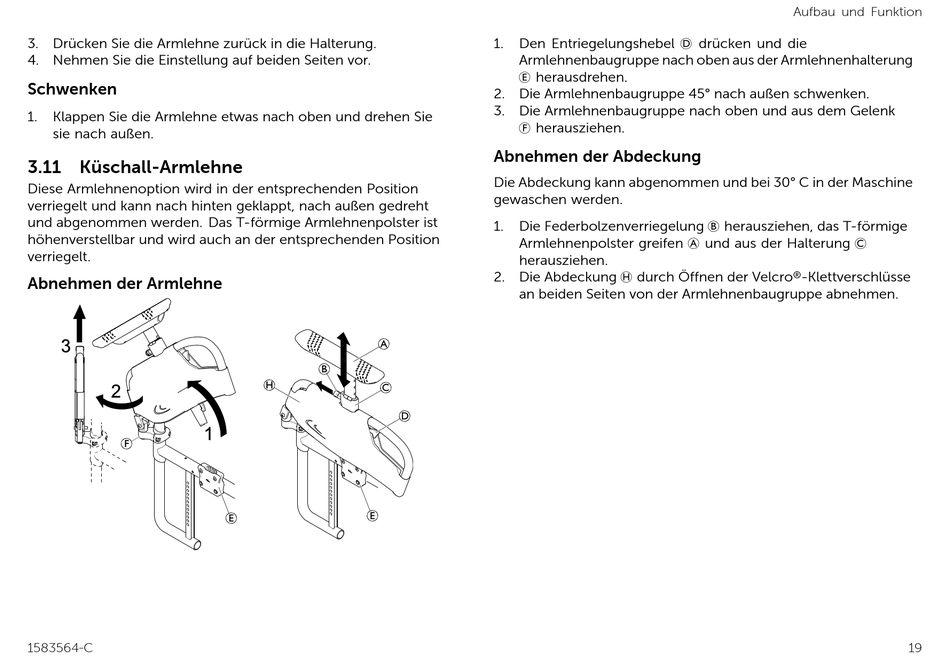

3.11 Küschall-Armlehne
Diese Armlehnenoption wird in der entsprechenden Position
verriegelt und kann nach hinten geklappt, nach außen gedreht
und abgenommen werden. Das T-förmige Armlehnenpolster ist
höhenverstellbar und wird auch an der entsprechenden Position
verriegelt.

Abnehmen der Armlehne

1583564-C
1. Den Entriegelungshebel D drücken und die
Armlehnenbaugruppe nach oben aus der Armlehnenhalterung
E herausdrehen.
2. Die Armlehnenbaugruppe 45° nach außen schwenken.
3. Die Armlehnenbaugruppe nach oben und aus dem Gelenk
F herausziehen.

Abnehmen der Abdeckung

Die Abdeckung kann abgenommen und bei 30° C in der Maschine
gewaschen werden.
1. Die Federbolzenverriegelung B herausziehen, das T-förmige
Armlehnenpolster greifen A und aus der Halterung C
herausziehen.
2. Die Abdeckung H durch Öffnen der Velcro
an beiden Seiten von der Armlehnenbaugruppe abnehmen.
Aufbau und Funktion
® -Klettverschlüsse
19
