CVMW4010-VIR Schnellstartanleitung
Downward

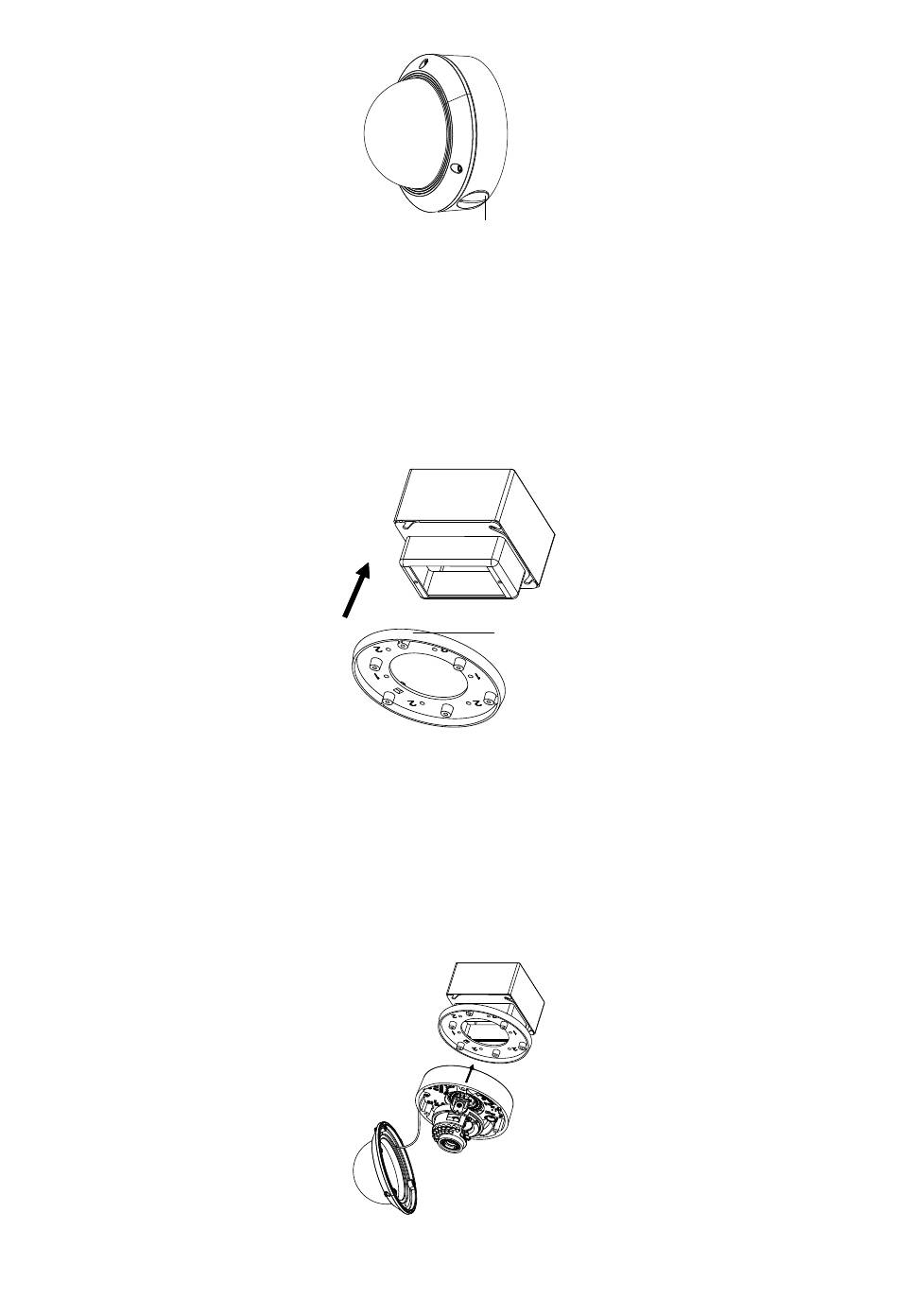

Abbildung 2-7 Richtung der seitlichen Öffnung

2.2.2 Deckenmontage der Kamera mit einer Anschlussdose

Schritte:
1. Bauen Sie die Kamera auseinander. Siehe hierzu Abschnitt 2.1.
2. Montieren Sie die Anschlussdose an der Decke.
3. Befestigen Sie die Montageplatte mit zwei Schrauben an der Anschlussdose.
Mounting Base
Abbildung 2-8 Deckenhalterung
4. Führen Sie die Kabel durch die Kabelöffnung in der Mitte der Montageplatte.
5. Richten Sie die Kamera an der Montageplatte aus.
6. Ziehen Sie die Schrauben fest, um die Kamera an der Montageplatte zu befestigen.
7. Schließen Sie den Videoausgangsanschluss an den Monitor an. Schließen Sie das Stromkabel an
den Stromversorgungsanschluss an.
8. Passen Sie Bild und Fokus an. Nähere Informationen hierzu finden Sie in Abschnitt 2.3.
Abbildung 2-9 Befestigen der Kamera
