2.3 I
NSTALLATION INTERNER
Hinweis: Vergessen Sie nicht, in Schritt 3 die Isolierfolie zu installieren. Sie sorgt dafür,
dass die Laufwerke nicht mit der Klammer in Kontakt kommen.
2,5"-Laufwerke können an einer Klammer unter dem Motherboard
befestigt werden. Damit Sie diese Klammer erreichen können, müssen Sie die rechte Seitenabdeckung
entfernen. Wenn Sie soeben das Motherboard installiert haben, sollten Sie die linke Seitenabdeckung
wieder anbringen, bevor Sie fortfahren.

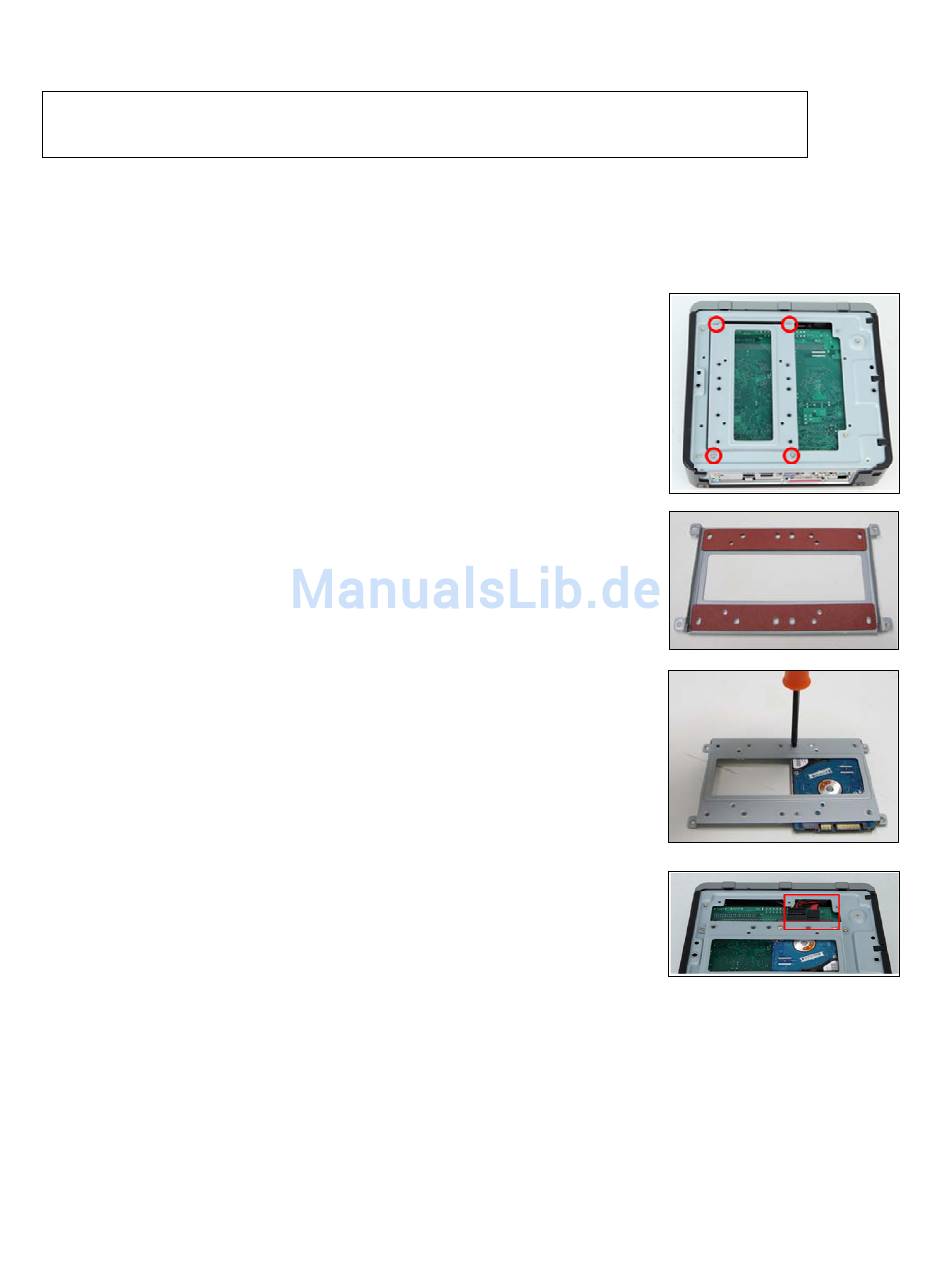

1.
Legen Sie das Gehäuse auf die linke Seite, und entfernen Sie die
rechte Seitenabdeckung (siehe Abschnitt 2.1).
2.
Entfernen Sie die vier Schrauben, mit denen die Klammer am
Gehäuse befestigt ist (siehe Abbildung).
3.
Schieben Sie die rote Isolierfolie zwischen das Laufwerk und die
Klammer.
4.
Richten Sie das Laufwerk so aus, dass alle vier Schraubenlöcher
zugänglich sind.
5.
Befestigen Sie das Laufwerk mit den mitgelieferten Schrauben an
der Klammer. Befestigen Sie die Schrauben an der Unterseite des
Laufwerks. Die Oberseite des Laufwerks zeigt zum Motherboard, die
Rückseite zur Vorderseite des Gehäuses (siehe Abbildung).
6.
Legen Sie die Isolierfolie auf den ungeschützten Teil des
Motherboards im Gehäuse.
7.
Befestigen Sie den Laufwerksschacht am Gehäuse, und ziehen Sie
die vier Schrauben wieder an.
8.
Verbinden Sie die Daten- und Stromanschlüsse des Motherboards
und des Netzteils mit dem Gerät, indem Sie sie durch die Öffnung
zwischen Motherboard und Gehäuse führen (siehe Abbildung).
2,5"-G
ERÄTE
6
Führen Sie die
Laufwerkskabel durch diesen
Spalt
