H
ARDWAREINSTALLATION
2.1 E
NTFERNEN DER LINKEN
Legen Sie das Gehäuse so auf die rechte Seite, dass die E/A-Platine zu
Ihnen zeigt. Die linke Abdeckung (d. h. die mit dem Lüfter) muss entfernt
werden.
1.
Entfernen Sie die beiden Schrauben an der Rückseite der
Abdeckung.
2.
Entfernen Sie die Abdeckung, indem Sie zuerst den
hinteren Teil anheben. Wenn Sie das Gehäuse zum ersten Mal
öffnen, entfernen Sie das Laufwerkskabelbündel und den
Werkzeugbeutel aus dem Inneren des Gehäuses, und legen Sie sie
beiseite.
Hinweis: Verwenden Sie zum Öffnen oder Anheben der Abdeckungen
nicht Ihre Fingernägel.
2.2 I
M
NSTALLATION DES
1.
Das Gehäuse mit der offenen Seite nach oben ablegen.
2.
Sicherstellen, dass die korrekte E/A-Platine für das Motherboard
vorhanden ist. Wenn die mit dem Gehäuse gelieferte Platine nicht
geeignet ist, wenden Sie sich bitte für die korrekte E/A-Platine an
Ihren Motherboard-Hersteller. E/A-Platine hinten im Gehäuse
einbauen.
3.
Motherboard auf die Bohrungen der Motherboard-Abstandshalter
hinten im Gehäuse ausrichten.
4.
Motherboard mit den mitgelieferten Kreuzschlitzschrauben an den
Abstandshaltern festschrauben.
5.
Verbinden Sie den 24-poligen Anschluss des mitgelieferten
Kabelbündels mit dem Motherboard und den 18-poligen Anschluss
mit der bereits im Gehäuse installierten Netzteilplatine.
6.
Das Motherboard ist damit installiert. In Abschnitt 3.1 erfahren Sie,
wie die Kabel der E/A-Platine angeschlossen werden.
A
BDECKUNG
OTHERBOARDS
5

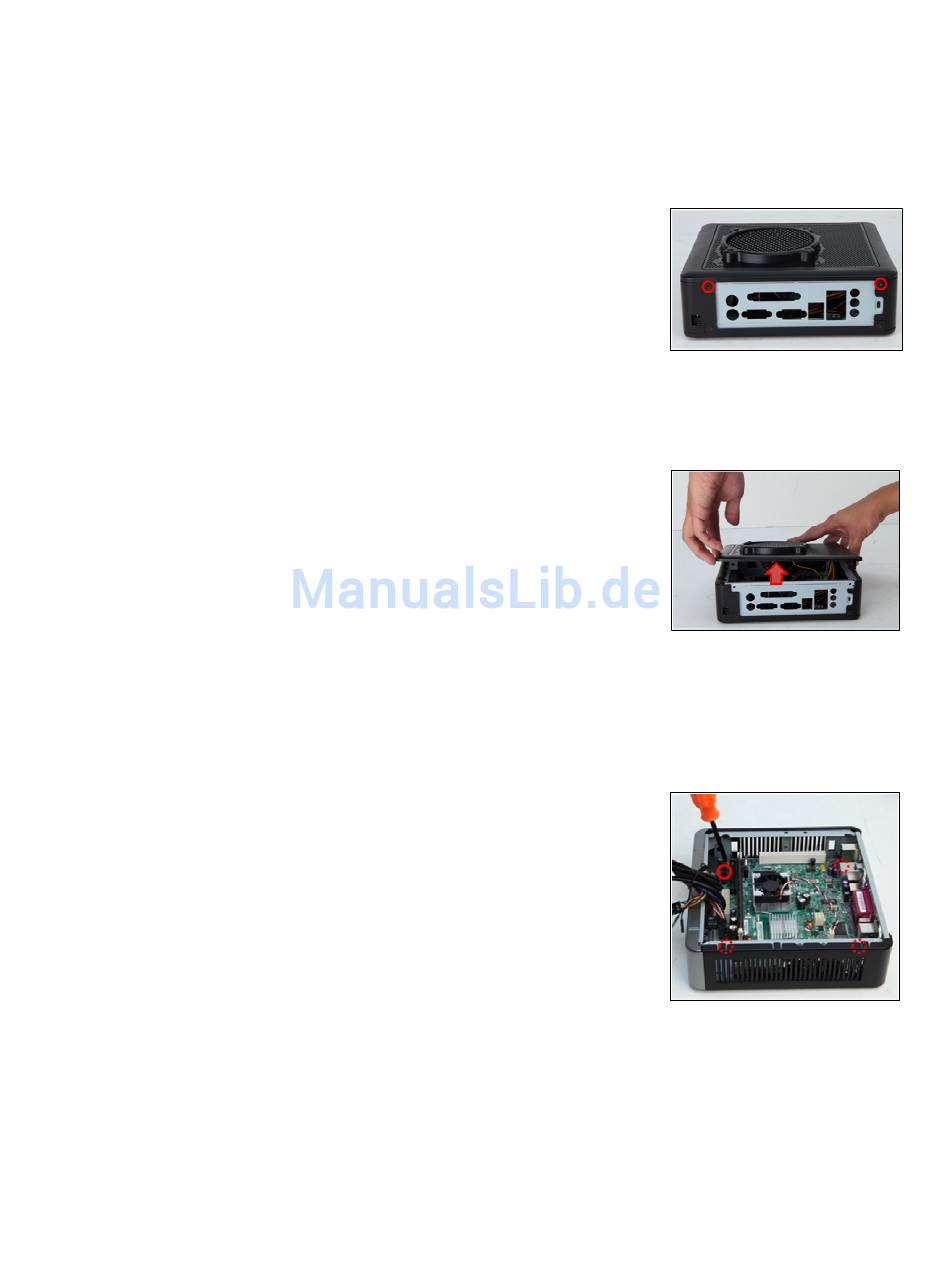

Gehäuseschrauben entfernen
Hinteren Teil zuerst anheben
Positionen der Motherboard-
Schrauben
