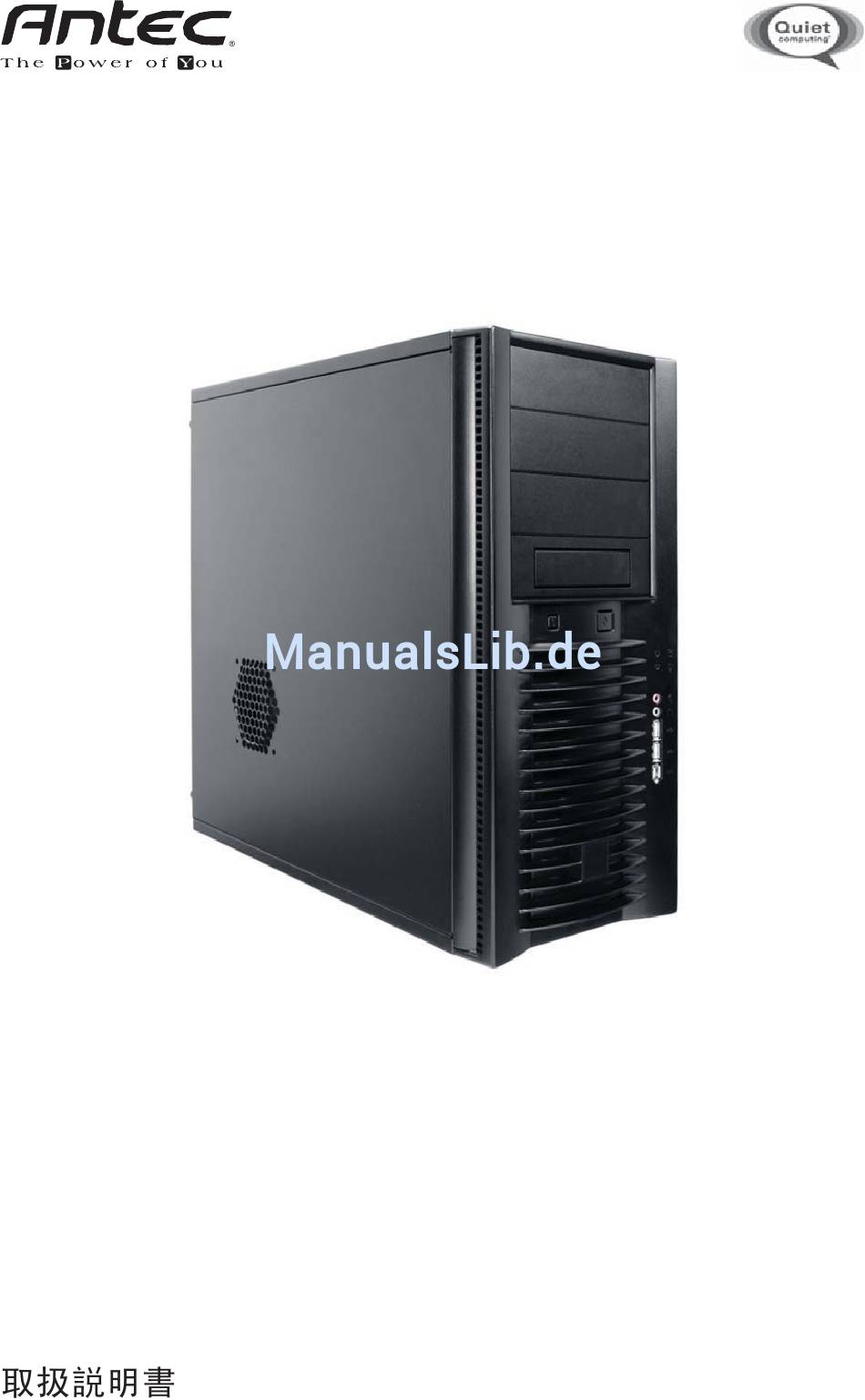

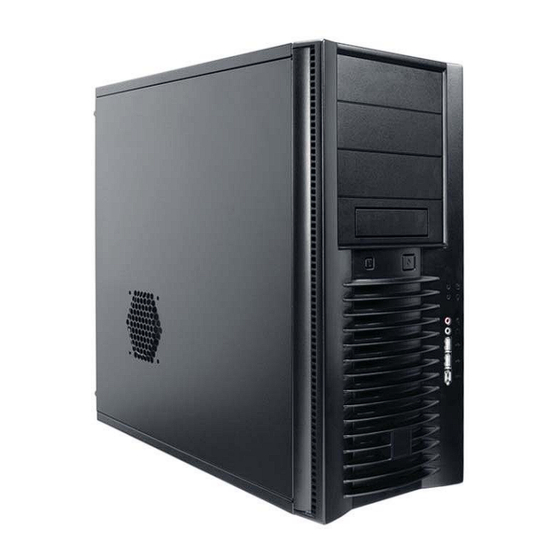

- Seite 1 Atlas Quiet Mini Server Case User’s Manual Manuel de l’utilisateur Anwenderhandbuch Manuale per l’operatore Manual del usuario...
-
Seite 2: Haftungsausschluss
Die hohe Qualität der Produkte von Antec wird durch ständige Optimierung und Weiterentwicklung sichergestellt. Daher ist es möglich, dass Ihr neues Gehäuse in einigen Details nicht genau mit den Beschreibungen in dieser Bedienungsanlei- tung übereinstimmt. Dabei handelt es sich nicht um ein Problem, sondern vielmehr um eine Verbesserung. - Seite 3 Damit ist Ihr Motherboard installiert. Anschluss von Stromversorgung und LED Das Gehäuse Atlas hat ein TruePower 2.0 (TP2-550EPS12V) Netzteil von Antec. Dieses Netzteil bietet eine EPS12V-kompatible Stromversorgung mit einem 24- poligen Netzstecker, einem 8-poligen +12V- und einem 4-poligen + 12V-Stecker für das Motherboard.
- Seite 4 Hinweis: Bitte überprüfen Sie die USB-Header-Pinbelegung im Handbuch Ihres Motherboards und vergewissern Sie sich, dass sie mit der Tabelle unten überein- stimmt. Entspricht sie nicht diesem Intel-Standard, fordern Sie beim Antec-Kunden- dienst unter (800) 22ANTEC (Nordamerika) oder +31 (0) 10462-2060 (Europa) einen USB-Adapter an.
-
Seite 5: Installation Der Festplatte
Pinbelegung für vorderen IEEE 1394-Stecker Signalbezeichnungen Signalbezeichnungen TPA+ TPA– Masse Masse TPB+ TPB– +12V +12V (Mit Sicherung) (Mit Sicherung) Fest (Kein Pin) Masse Anschluss der Audio-Ports Zum vorderen Lautsprecher- und dem Mikrofonanschluss führt ein 10-poliger Intel- Standardstecker (7 einzelne Drähte mit Steckverbindungen). Wenn Ihr Mother- board den Onboard-Audiostecker nach Intel-Standard unterstützt, können Sie den 10-poligen Stecker direkt ans Board anschließen. - Seite 6 Hinweis: Die Mindestspannung zum Starten des Lüfters beträgt 5V. Wir empfehlen Ihnen, die Lüfterdrehzahl auf „High“ zu stellen, wenn Sie den Lüfter an eine Lüfter- regelvorrichtung oder an den an manchen Antec-Netzteilen vorhandenen, auss- chließlich für den Lüfter vorgesehenen Stecker (Fan-only) anschließen. Eine Lüfter- regelvorrichtung reguliert die Drehzahl des Lüfters durch Variation der zugeführten...
- Seite 7 Im Lüfterkäfig vor den internen 3,5” Laufwerken können zwei 92mm Lüfter montiert werden. Die Lüfter sind so zu installieren, dass die Luft in das Gehäuse hineingeblasen wird. Es wird empfohlen, 92mm TriCool™-Lüfter von Antec zu ver- wenden, um die ideale Balance zwischen geräuscharmer Leistung und maximaler Kühlung sicherzustellen.
