NHALTSVERZEICHNIS EINLEITUNG Technische Daten ....................3 Diagramm ......................3 Netzteilspezifikationen ..................4 INSTALLATION DER KOMPONENTEN Entfernen des linken Seitenteils ................ 5 Motherboard Installation................... 5 Installation interner 2,5“ SSD/HDD Laufwerke ..........6 FRONTSEITIGE ANSCHLÜSSE USB 2.0 Anschlüsse .................... 7 HD Audio Anschlüsse ..................7 Schalter- und LED-Anschlüsse ................
Seite 3

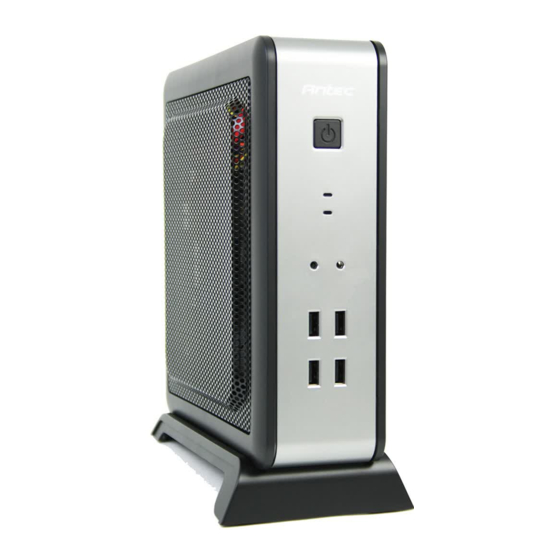

ISK 110 VESA G EBRAUCHSANWEISUNG Bei Antec arbeiten wir stets an der Verbesserung und Weiterentwicklung unserer Produkte um gleichbleibend hohen Qualitätsansprüchen stets gerecht zu werden. Dem vorausgesetzt kann das Ihnen vorliegende Gehäuse den Beschreibungen in dieser Gebrauchsanweisung leicht abweichen. Dies geschieht vor Allem zur Verbesserung des Produktes, um Ihnen stets vollste Zufriedenheit bieten zu können.
1.1 C PECIFICATIONS Chassis Typ Mini-ITX Desktop Chassis Farbe Schwarz Abmessungen 8,7” (H) x 3,1” (B) x 8,4” (T) 222 mm (H) x 78 mm (B) x 212 mm (T) Gewicht 2,9 lbs / 1,3 kg Laufwerksschächte 2 x 2,5” Laufwerksschächte (intern) Motherboard- Mini-ITX Auflage...
Kompletter Satz von Sicherungen in Industriequalität: Überstromschutz (OCP), Überspannungsschutz (OVP), Schutz vor Kurzschlüssen (SCP), Überhitzungsschutz (OTP) Der Netzteiladapter verfügt über keine Bauteile, die durch den Anwender ausgetauscht werden können. Wenden Sie sich bei einem Defekt direkt an Antec (siehe Seite 10 der Gebrauchsanweisung)
NSTALLATION DER OMPONENTEN 2.1 E NTFERNEN DES LINKEN EITENTEILS Legen Sie das Gehäuse auf die rechte Seite um das linke Seitenteil entfernen zu können. Entfernen Sie die beiden Schrauben auf der Rückseite. Remove these case screws Drücken Sie nun das gesamte Seitenteil von der Rückseite aus nach oben, bis es sich vom Rest des Gehäuses trennt.
2.3 I 2,5” SSD/HDD L NSTALLATION INTERNER AUFWERKE Hinweis: Installieren Sie unbedingt die Isolierungen wie im 3. Schritt beschrieben, damit die Festplatten und der Metallrahmen keinen Kontakt zueinander haben. 2,5” Festplatten warden unter dem Motherboard auf einen Rahmen installiert. Um Zugriff zu diesem Rahmen zu erhalten, müssen Sie das rechte Seitenteil entfernen.
RONTSEITIGE NSCHLÜSSE 3.1 USB 2.0 ISK 110 VESA verfügt über vier frontseitige USB2.0 Anschlüsse mit internem Anschluss an das Motherboard. Ziehen Sie die Gebrauchsanweisung des Motherboards zu Rate, um den richtigen Anschluss zu lokalisieren und die Belegung der Pins zu überprüfen:...
3.3 P / HDD F -LED OWER NOPF UNKTIONS Die Front des Gehäuses verfügt über LEDs zur Betriebsanzeige des der Festplattenfunktion. Außerdem muss der Power-Knopf mit dem Motherboard verbunden werden. Überprüfen Sie anhand der Gebrauchsanweisung Ihres Motherboards, wo diese Stecker angeschlossen werden müssen.
ALTERUNG 4.1 VESA M ONTAGEHALTERUNG ISK 110 VESA wird mit einer VESA-kompatiblen Halterung ausgeliefert, die es ermöglicht das Gehäuse an einer VESA Halterung zu befestigen. 1. Verschrauben Sie zuerst die enthaltene VESA Halterung an Ihrem Monitor. Verwenden Sie hierfür die Schrauben aus dem Lieferumfang.
