Anschluss der Audio-Ports
Zum vorderen Lautsprecher- und dem Mikrofonanschluss führt ein 10-poliger Intel-
Standardstecker (7 einzelne Drähte mit Steckverbindungen). Wenn Ihr Mother-
board den Onboard-Audiostecker nach Intel-Standard unterstützt, können Sie den
10-poligen Stecker direkt ans Board anschließen. Für andere als Intel-Standardan-
schlüsse müssen die 7 einzelnen Steckverbindungen am Motherboard angebracht
werden. Siehe dazu die folgenden Anweisungen:
Suchen Sie die internen Audiosteckverbindungen Ihres Motherboards oder Ihrer
Soundkarte. Sehen Sie die Pinanordnung bitte im Handbuch Ihres Motherboards
oder Ihrer Soundkarte nach.
1. Mikrofon-Signalpin: Den MIC-Stecker an diesen Pin anschließen.
2. Mikrofon-Netzstrom: Den MIC-BIAS-Stecker an diesen Pin anschließen.
3. Masse-Pin: Schließen Sie den AUD GND-Stecker an diesen Stift an.
4. Pin für Lautsprecherausgabe vorne rechts: Den FPOUT-R-Stecker an diesen Pin
anschließen.
5. Pin für Lautsprecherausgabe vorne links: Schließen Sie den FPOUT-L-Stecker
an diesen Stift an.
6. Pin für Lautsprecherausgabe hinten rechts: Schließen Sie den RET-R-Stecker an
diesen Stift an.
7. Pin für Lautsprecherausgabe hinten links: Schließen Sie den RET-L-Stecker an
diesen Stift an.
Installation der Festplatte
Unter dem externen 5,25" Laufwerk befindet sich ein Festplattenkäfig. In diesem
können Sie bis zu vier Festplatten in Einschüben montieren.
1. Öffnen Sie den Frontrahmen, wie im Abschnitt „Vorbereitung & Aufstellung"
beschrieben.
2. Lösen Sie die beiden Rändelschrauben. Klappen Sie den Lüfterkäfig aus und
heben Sie ihn vorsichtig nach oben ab. Im Inneren des Käfigs befinden sich vier
Laufwerkeinschübe mit Silikon-Unterlagen.
3. Drücken Sie auf die beiden Metallclips zu beiden Seiten des Einschubs und
ziehen Sie ihn aus dem Käfig.

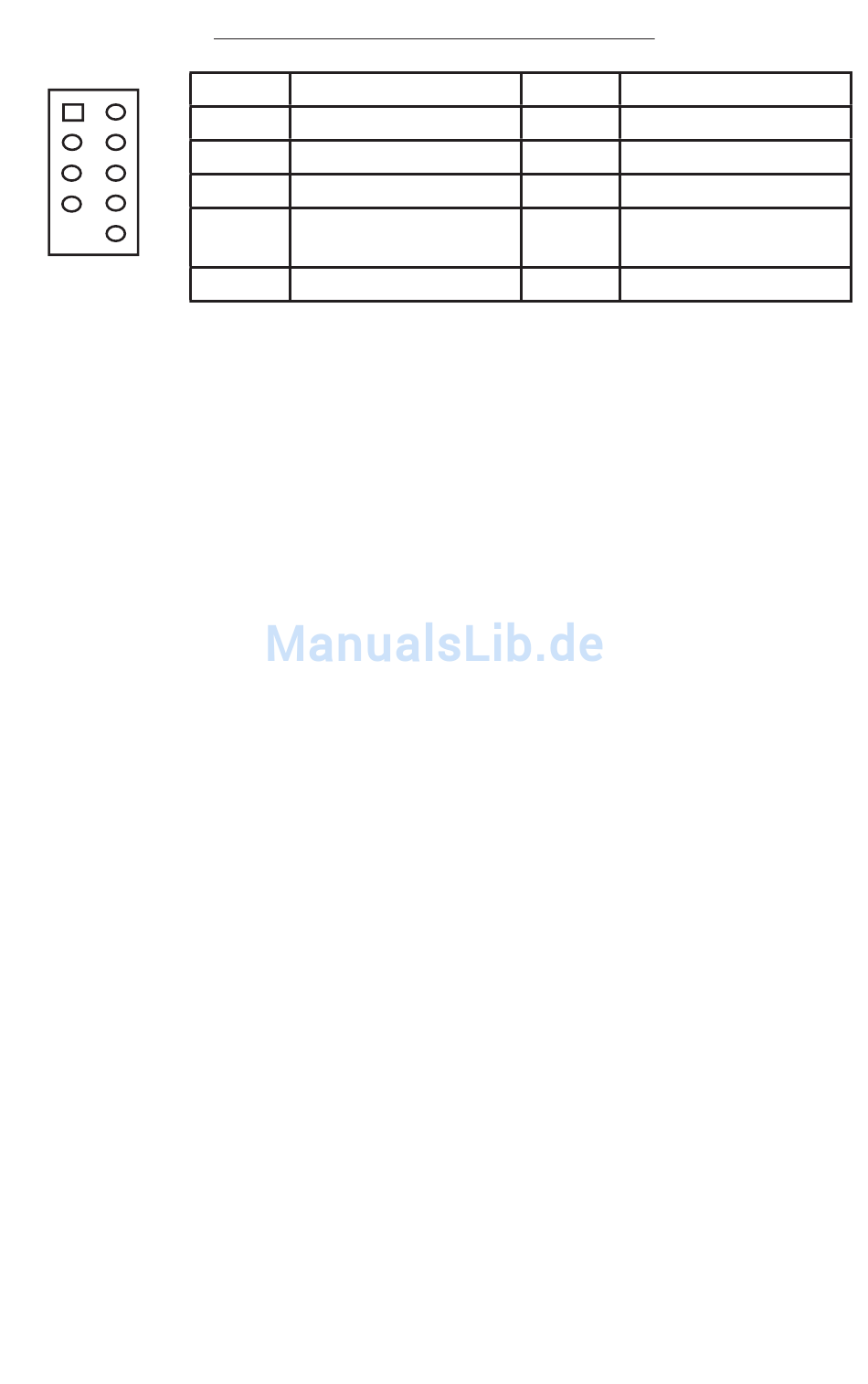

Pinbelegung für vorderen IEEE 1394-Stecker
Pin
Signalbezeichnungen
1
TPA+
3
Masse
5
TPB+
7
+12V
(Mit Sicherung)
9
Fest (Kein Pin)
Pin
2
4
6
8
10
15
Signalbezeichnungen
TPA–
Masse
TPB–
+12V
(Mit Sicherung)
Masse
