RollerKit Light
Montage Kurve

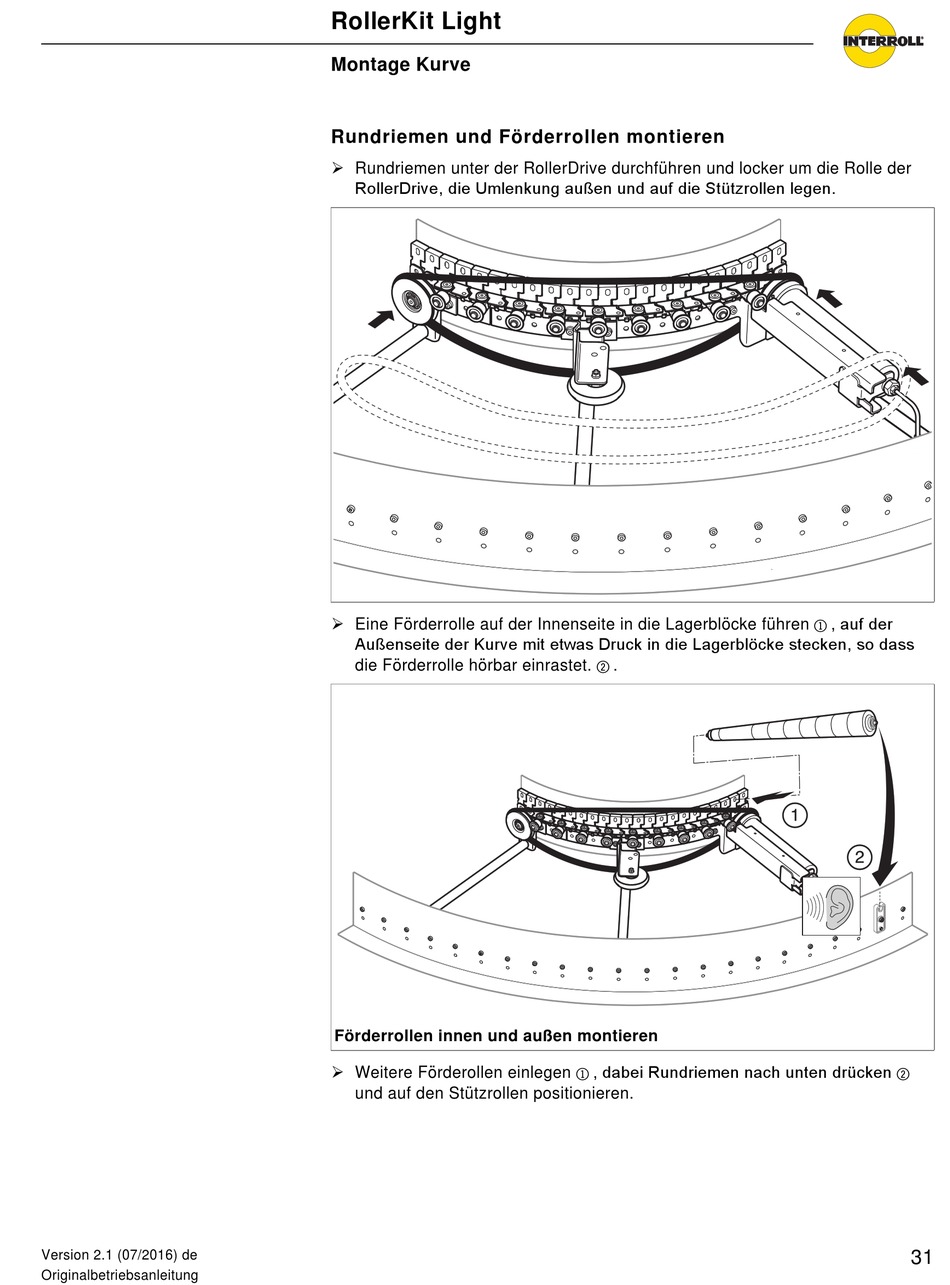

Rundriemen und Förderrollen montieren
 Rundriemen unter der RollerDrive durchführen und locker um die Rolle der
RollerDrive, die Umlenkung außen und auf die Stützrollen legen.
 Eine Förderrolle auf der Innenseite in die Lagerblöcke führen
Außenseite der Kurve mit etwas Druck in die Lagerblöcke stecken, so dass
die Förderrolle hörbar einrastet.
Förderrollen innen und außen montieren
 Weitere Förderollen einlegen
und auf den Stützrollen positionieren.
.
2
, dabei Rundriemen nach unten drücken
1
, auf der
1
2
31
