Interroll RollerKit Light Betriebsanleitung Seite 22

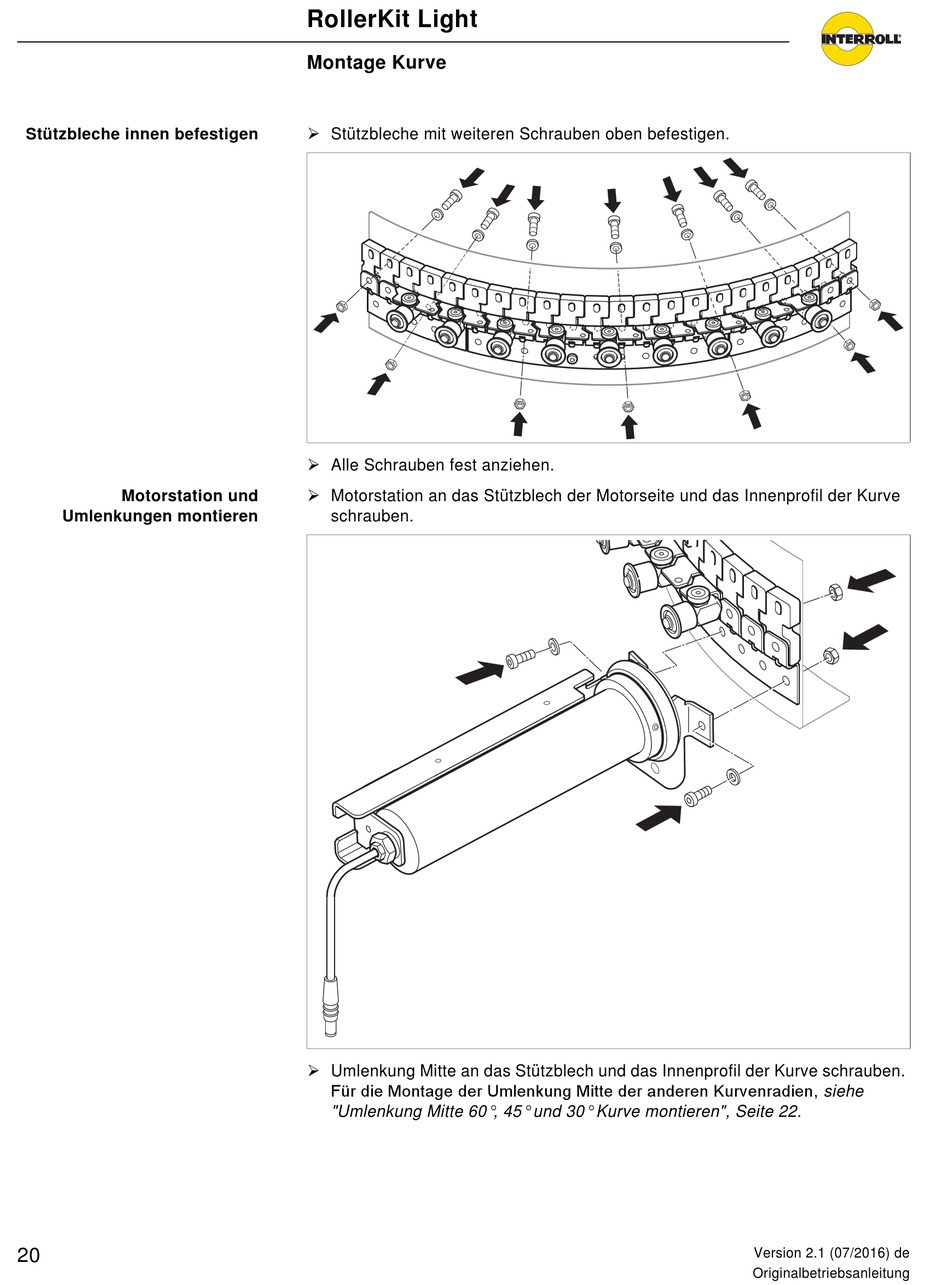

Stützbleche innen befestigen
Motorstation und
Umlenkungen montieren
20
RollerKit Light
Montage Kurve
 Stützbleche mit weiteren Schrauben oben befestigen.
 Alle Schrauben fest anziehen.
 Motorstation an das Stützblech der Motorseite und das Innenprofil der Kurve
schrauben.
 Umlenkung Mitte an das Stützblech und das Innenprofil der Kurve schrauben.
Für die Montage der Umlenkung Mitte der anderen Kurvenradien, siehe
"Umlenkung Mitte 60°, 45° und 30° Kurve montieren", Seite 22.
Version 2.1 (07/2016) de
Originalbetriebsanleitung
