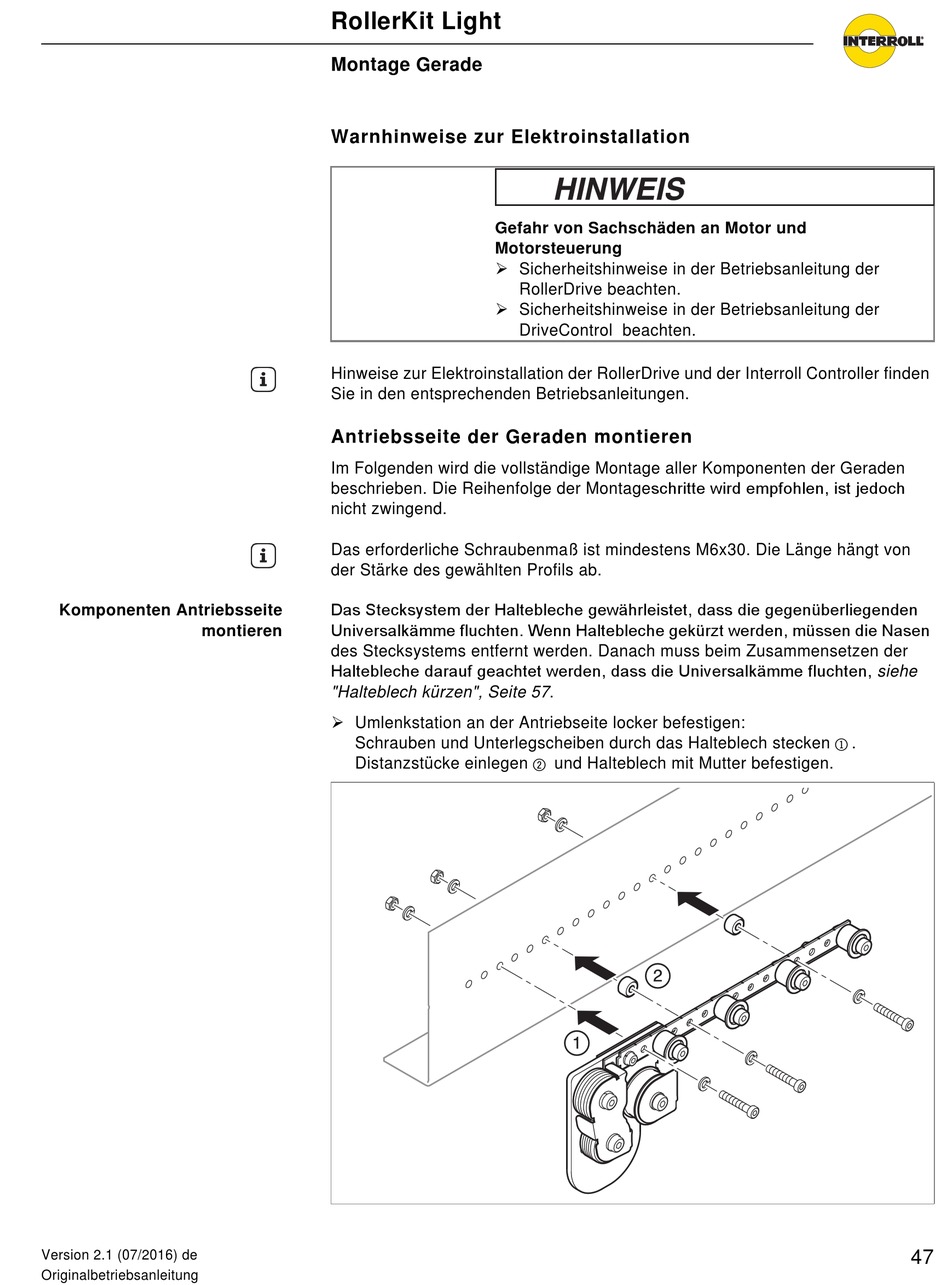

RollerKit Light
Montage Gerade
Warnhinweise zur Elektroinstallation
Gefahr von Sachschäden an Motor und
Motorsteuerung
Sicherheitshinweise in der Betriebsanleitung der
Sicherheitshinweise in der Betriebsanleitung der
Tipp
Hinweise zur Elektroinstallation der RollerDrive und der Interroll Controller finden
Sie in den entsprechenden Betriebsanleitungen.
Antriebsseite der Geraden montieren
Im Folgenden wird die vollständige Montage aller Komponenten der Geraden
beschrieben. Die Reihenfolge der Montageschritte wird empfohlen, ist jedoch
nicht zwingend.
Tipp
Das erforderliche Schraubenmaß ist mindestens M6x30. Die Länge hängt von
der Stärke des gewählten Profils ab.
Das Stecksystem der Haltebleche gewährleistet, dass die gegenüberliegenden
Universalkämme fluchten. Wenn Haltebleche gekürzt werden, müssen die Nasen
des Stecksystems entfernt werden. Danach muss beim Zusammensetzen der
Haltebleche darauf geachtet werden, dass die Universalkämme fluchten, siehe
"Halteblech kürzen", Seite 57.
Umlenkstation an der Antriebseite locker befestigen:
Schrauben und Unterlegscheiben durch das Halteblech stecken
Distanzstücke einlegen
RollerDrive beachten.
DriveControl beachten.
und Halteblech mit Mutter befestigen.
