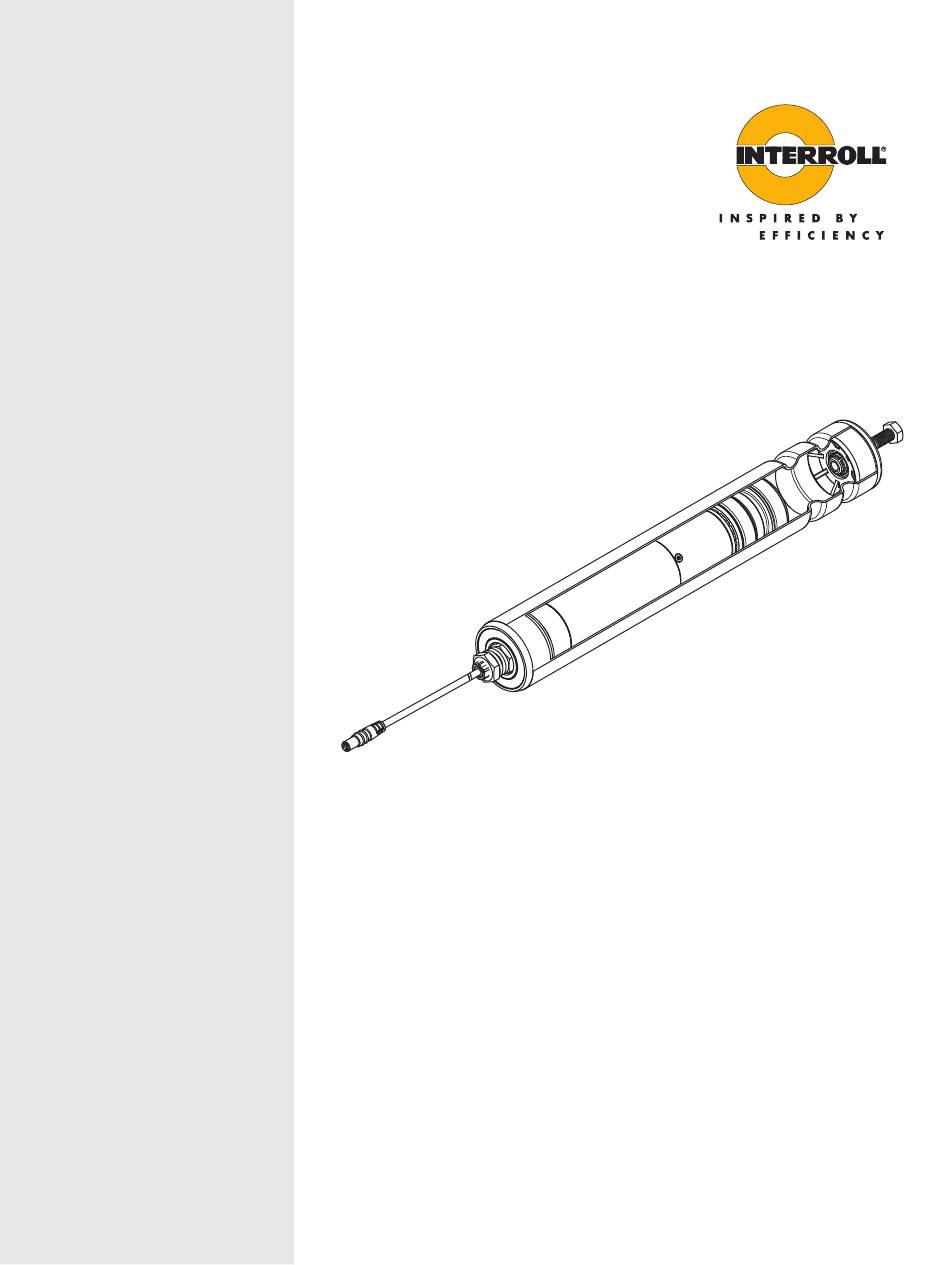

Version 2.0 (06/2013) de
Originalbetriebsanleitung
Betriebsanleitung
Interroll RollerDrive
EC310
Chapter-ID: Betriebsanleitung
Chapter-ID: Version
Chapter-ID: Originalbetriebsanleitung

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Interroll RollerDrive EC310

  • Seite 1 Betriebsanleitung Interroll RollerDrive EC310 Chapter-ID: Betriebsanleitung Chapter-ID: Version Chapter-ID: Originalbetriebsanleitung Version 2.0 (06/2013) de Originalbetriebsanleitung...
  • Seite 2 Fax. +49 2190 2022 www.interroll.com Urheberrecht der Betriebsanleitung Das Urheberrecht an dieser Betriebsanleitung verbleibt bei der Interroll Engineering GmbH. Die Betriebsanleitung enthält Vorschriften und Zeichnungen technischer Art, die weder vollständig noch teilweise vervielfältigt, verbreitet oder zu Zwecken des Wettbewerbs unbefugt verwertet oder anderen mitgeteilt werden dürfen.
  • Seite 3: Inhaltsverzeichnis

    Technische Daten ......... . 10 Leistungsdaten RollerDrive EC310......10 DriveControls für die RollerDrive EC310 .
  • Seite 4: Zu Diesem Dokument

    Garantieansprüche lesen Sie vor dem Umgang mit der RollerDrive EC310 die Betriebsanleitung und befolgen Sie die Hinweise.  Bewahren Sie die Betriebsanleitung in der Nähe der RollerDrive EC310 auf.  Geben Sie die Betriebsanleitung an jeden nachfolgenden Betreiber oder Benutzer der RollerDrive EC310 weiter.
  • Seite 5: Sonstige Symbole

    RollerDrive EC310 Zu diesem Dokument Aufbau eines Warnhinweises GEFAHR Hier steht die Art und Quelle der drohenden Gefahr Hier stehen mögliche Folgen bei Nichtbeachtung des Warnhinweises  Hier stehen die Maßnahmen, mit denen Sie die Gefahr abwenden können. Sonstige Symbole Dieses Zeichen weist auf mögliche Sachschäden hin.
  • Seite 6: Sicherheit

    RollerDrive EC310 Sicherheit Grundlegende Sicherheitshinweise Die RollerDrive EC310 ist nach dem Stand der Technik gebaut und wird betriebssicher ausgeliefert, dennoch können bei der Verwendung Gefahren entstehen: • Gefahren für Leib und Leben des Benutzers oder Dritter • Beeinträchtigungen der RollerDrive und anderer Sachverhalte.
  • Seite 7: Fachpersonal

    Unfallverhütung. Gefahren Wichtig Hier finden Sie Informationen über verschiedene Arten von Gefahren oder Schäden, die im Zusammenhang mit dem Betrieb der RollerDrive EC310 auftreten können. Personenschäden  Wartungs- und Reparaturarbeiten am Gerät nur von autorisiertem Fachpersonal unter Einhaltung der geltenden Bestimmungen durchführen lassen.
  • Seite 8: Schnittstellen Zu Anderen Geräten

    RollerDrive EC310 Sicherheit Schnittstellen zu anderen Geräten Bei der Einbindung der RollerDrive in eine Förderanlage können Gefahrenstellen auftreten. Diese Stellen sind nicht Bestandteil dieser Betriebsanleitung und müssen bei der Entwicklung, Aufstellung und Inbetriebnahme der Förderanlage analysiert werden.  Nach Einbindung der RollerDrive in eine Förderanlage die Gesamtanlage vor Einschalten des Förderers auf eventuell neu entstandene Gefahrenstellen...
  • Seite 9: Produktinformation

    RollerDrive EC310 Produktinformation Komponenten RollerDrive EC310 Motorstecker mit Kabel Lagerboden der Motorachse nichtangetriebenen Seite Lagerboden der angetriebenen Rohr Seite Rohr-Kupplung Motor Getriebe Befestigungsschraube für Achse der nichtangetriebenen Seite Version 2.0 (06/2013) de Originalbetriebsanleitung...
  • Seite 10: Produktbeschreibung

    Steuerungselementen in den Förderer eingebaut werden und dann während der Lebensdauer des Produkts wartungsfrei betrieben werden. Haltebremse Die RollerDrive EC310 ist mit einer elektronischen Haltebremse ausgerüstet, die (Zero Motion Hold) den Einsatz in Gefälle- und Steigförderern ermöglicht. Dabei wird der Rotor des Motors in Position gehalten, wenn kein Fahrsignal anliegt.
  • Seite 11: Rollerdrive-Typenschild

    RollerDrive EC310 Produktinformation RollerDrive-Typenschild Die Angaben auf dem RollerDrive-Typenschild dienen zur Identifikation der RollerDrive. Dies ist erforderlich, um die RollerDrive bestimmungsgemäß einsetzen zu können. 03/10 16:1 37 W 24 VDC 0,05 – 0,98 m/s EC 310 123456789 Typenschild Hersteller Nennspannung...
  • Seite 12: Technische Daten

    5 bis 85 % Aufstellhöhe über NN max. 1000 m (max. 3300 ft) Tipp Daten gelten für eine Umgebungstemperatur von 20 °C (68 °F). Wert kann in Abhängigkeit von Einbauzustand, Profilformen und Anlagenresonanzverhalten variieren. Leistungsdaten RollerDrive EC310 Getriebeübersetzung Geschwindigkeits- Nennmoment Anlaufmoment Haltemoment bereich...
  • Seite 13: Drivecontrols Für Die Rollerdrive Ec310

    Geschwindigkeitseinstellungen Falls Sie nicht die empfohlene DriveControl (siehe "DriveControls für die RollerDrive EC310", Seite 11) nutzen, können Sie die Geschwindigkeit der RollerDrive EC310 verändern, indem Sie die Spannung an Pin 5 des Motorsteckers variieren. Geschwindigkeitseinstellung an der DriveControl Stellung des DIP-Schalters an der Geschwindigkeit bei Getriebeübersetzung...
  • Seite 14 RollerDrive EC310 Produktinformation Externe Geschwindigkeitseinstellung über digitale Eingänge Geschwindigkeitseingang an der Geschwindigkeit bei Getriebeübersetzung DriveControl * 12:1 16:1 20:1 24:1 36:1 48:1 64:1 96:1 1,75 1,31 0,98 0,78 0,65 0,44 0,33 0,25 0,16 1,47 1,10 0,83 0,66 0,55 0,37 0,28...
  • Seite 15: Motorstecker

    (weitere Informationen siehe "Geschwindigkeitseinstellungen", Seite 11) Tipp Falls die RollerDrive nicht direkt mit der entsprechenden DriveControl oder dem Interroll-Verlängerungskabel verbunden ist, schließen Sie den Motorstecker mit einem Conec M8 Snap-In-Verbinder an. Die Pins 1 und 3 sind nicht verpolsicher. Beschädigung des Motors.
  • Seite 16: Abmessungen Der Motorachse

    RollerDrive EC310 Produktinformation Abmessungen der Motorachse 16 mm (0,63 in) 11 mm (0,44 in) hex 480mm (18,9 in) 5 mm (0,2 in) BF/EL Abmessungen der Lagerböden der nichtangetriebenen Seite 11 mm (0,44 in) Sechskant, Mit Innengewinde-Achsbolzen M8 Federachse (FTM8) Gerade...
  • Seite 17 RollerDrive EC310 Produktinformation 11 mm (0,44 in) Sechskant, Mit Innengewinde-Achsbolzen M8 Federachse (FTM8) PolyVee-Kopf IP66 31 mm (1,22 in) 4 mm (0,16 in) ø43 mm (1,7 in) SW 13 mm (0,51 in) Zahnriemenkopf Poly-Chain GT; 8 mm Zahnteilung; 18 Zähne...
  • Seite 18: Anordnung Der Rundriemen-Sicken

    RollerDrive EC310 Produktinformation Anordnung der Rundriemen-Sicken Innengewinde-Achsbolzen für Rohrdurchmesser 50 mm IGM8, Einfachlagerung min. 22 mm (0,87 in) min. 30 mm (1,2 in) ø38,4 mm (1,51 in) ø38,1 mm (1,5 in) min. 31,75 mm (1,25 in) min. 31,75 mm (1,25 in) für Rohrdurchmesser 1,9 in...
  • Seite 19: Transport Und Lagerung

     Jede RollerDrive nach dem Transport auf sichtbare Schäden prüfen.  Werden Schäden festgestellt, beschädigte Teile fotografieren.  Spediteur und Interroll im Falle eines Transportschadens unverzüglich informieren, um Ersatzansprüche nicht zu verlieren.  Die RollerDrives keinen starken Temperaturschwankungen aussetzen, da dies zur Bildung von Kondenswasser führen kann.
  • Seite 20: Montage Und Installation

    RollerDrive EC310 Montage und Installation Warnhinweise zu Montage VORSICHT Rotierende Teile Quetschgefahr für Finger  Nicht mit den Fingern zwischen RollerDrive und Rundriemen, PolyVee-Riemen oder Rollenkette greifen.  Schutzeinrichtung (z. B. Schutzabdeckung) anbringen, um ein Einklemmen der Finger im Rundriemen, PolyVee-Riemen oder in der Rollenkette zu vermeiden.
  • Seite 21: Warnhinweise Zur Elektroinstallation

    RollerDrive EC310 Montage und Installation Warnhinweise zur Elektroinstallation Gefahr von Sachschäden am Motor und/oder an den Kabeln der RollerDrive  Folgende Sicherheitshinweise beachten.  Elektroinstallationsarbeiten nur von autorisiertem Fachpersonal durchführen lassen.  Vor dem Installieren, Entfernen oder Verdrahten der RollerDrive diese spannungsfrei schalten.
  • Seite 22: Rollerdrive Einbauen

    RollerDrive EC310 Montage und Installation RollerDrive einbauen  Verpackungsmittel und Transportsicherungen von der RollerDrive entfernen. Einführen der Motorachse Tipp • Beim Einbau der RollerDrive vor allem in beschichtete Profile muss sichergestellt werden, dass die Befestigungsmutter bzw. evtl. eingesetzte Sicherungsscheiben oder Drehmomentsicherungen elektronischen Kontakt mit dem Profil herstellen, um einen Erdkontakt zu ermöglichen.
  • Seite 23 RollerDrive EC310 Montage und Installation Einführen der Wie die nichtangetriebene Achse in den Förderrahmen einzuführen ist, hängt von nichtangetriebenen Achse der Art der Achse ab. Am einfachsten ist die Installation der Federachse. Einführen der Feder-Sechskantachse  Die Federachse nach innen drücken und die Achse entsprechend der Öffnung im Förderrahmen ausrichten.
  • Seite 24: Montagewerkzeug

    RollerDrive EC310 Montage und Installation Sichern der RollerDrive im Auf der Achse befinden sich direkt am Rohr eine Mutter und eine Förderrahmen Sicherungsscheibe. Diese Innenmutter wurde vormontiert und in der richtigen Position gesichert. Tipp Innenmutter und Sicherungsscheibe nicht verdrehen.  Innenmutter mittels abgeflachten Gabelschlüssel SW 19 mm gegen Drehbewegung sichern.
  • Seite 25: Elektroinstallation

    Elektroinstallation  Falls Sie die empfohlene DriveControl nutzen (siehe "DriveControls für die RollerDrive EC310", Seite 11), Motorstecker an die DriveControl anschließen.  Falls Sie die DriveControl nicht nutzen, die von Ihnen verwendete Steuerung an den Motorstecker anschließen (Pinbelegung siehe "Motorstecker", Seite 13) Version 2.0 (06/2013) de...
  • Seite 26: Inbetriebnahme Und Betrieb

    RollerDrive EC310 Inbetriebnahme und Betrieb Inbetriebnahme  Sicherstellen, dass es keine Berührungsstellen zwischen Gegenständen und Prüfungen vor der Erstinbetriebnahme rotierenden bzw. beweglichen Teilen gibt.  Sicherstellen, dass alle Schrauben gemäß den Spezifikationen festgezogen sind.  Sicherstellen, dass durch die Schnittstellen zu anderen Komponenten keine zusätzlichen Gefahrenbereiche entstehen.
  • Seite 27: Vorgehensweise Bei Unfall Oder Störung

    RollerDrive EC310 Inbetriebnahme und Betrieb Vorgehensweise bei Unfall oder Störung  Förderer sofort anhalten und gegen unbeabsichtigtes Einschalten sichern.  Bei einem Unfall: Erste Hilfe leisten und Notruf tätigen.  Zuständige Person informieren.  Störung durch Fachpersonal beheben.  Förderer nur nach Freigabe durch Fachpersonal erneut starten.
  • Seite 28: Wartung Und Reinigung

    RollerDrive EC310 Wartung und Reinigung Warnhinweise zu Wartung und Reinigung VORSICHT Verletzungsgefahr durch unsachgemäßen Umgang  Wartungs- und Reinigungsarbeiten nur von autorisiertem Fachpersonal durchführen lassen.  Wartungsarbeiten nur im stromlosen Zustand durchführen. RollerDrive gegen unbeabsichtigtes Einschalten sichern.  Hinweisschilder aufstellen, die anzeigen, dass Wartungsarbeiten durchgeführt werden.
  • Seite 29: Hilfe Bei Störungen

    RollerDrive EC310 Hilfe bei Störungen Fehlersuche VORSICHT Verletzungsgefahr durch unsachgemäßen Umgang  Fehlersuche nur von autorisiertem Fachpersonal durchführen lassen.  Fehlersuche nur im stromlosen Zustand durchführen.  RollerDrive gegen unbeabsichtigtes Einschalten sichern. Störung Mögliche Ursache Behebung RollerDrive läuft nicht Keine Spannungsversorgung 24 VDC-Spannungsversorgung prüfen.
  • Seite 30: Außerbetriebnahme Und Entsorgung

    RollerDrive EC310 Außerbetriebnahme und Entsorgung Außerbetriebnahme VORSICHT Verletzungsgefahr durch unsachgemäßen Umgang  Außerbetriebnahme nur von autorisiertem Fachpersonal durchführen lassen.  RollerDrive nur im stromlosen Zustand außer Betrieb nehmen. RollerDrive gegen unbeabsichtigtes Einschalten sichern.  Motorkabel von der Motorsteuerung trennen.  Außenmutter von der Motorachse entfernen.
  • Seite 31: Anhang

    Zahnteilung 2,34 mm (0,09 in) • Riemen mit max. 4 Rippen Ansteuerungen Teil Teilenr. DriveControl 20 S-1001415 DriveControl 54 S-1001416 ZoneControl S-1004023 SegmentControl S-1004024 ComControl S-1004025 Anschlusszubehör Teil Eigenschaften Teilenr. Anschlusskabel Länge: 2000 mm S-1004033 RollerDrive EC310 an DriveControl Version 2.0 (06/2013) de Originalbetriebsanleitung...
  • Seite 32: Einbauerklärung

    EN ISO 12100 Teil 1 und 2 "Sicherheit von Maschinen - Grundbegriffe, allgemeine Gestaltungsleitsätze" - Teil 1: "Grundsätzliche Terminologie, Methodologie" - Teil 2: "Technische Leitsätze" Wermelskirchen, den 31. März 2010 Armin Lindholm (Geschäftsführer) (Diese Herstellererklärung kann bei Bedarf unter www.interroll.com eingesehen werden.) Version 2.0 (06/2013) de Originalbetriebsanleitung...
  • Seite 36 E u r o p a Polen N o r d - u n d Japan S ü d a m e r i k a Interroll Polska Sp. z o.o. Interroll Japan Co. Ltd. Belgien ul. Płochocińska 85 302-1 Shimokuzawa...
