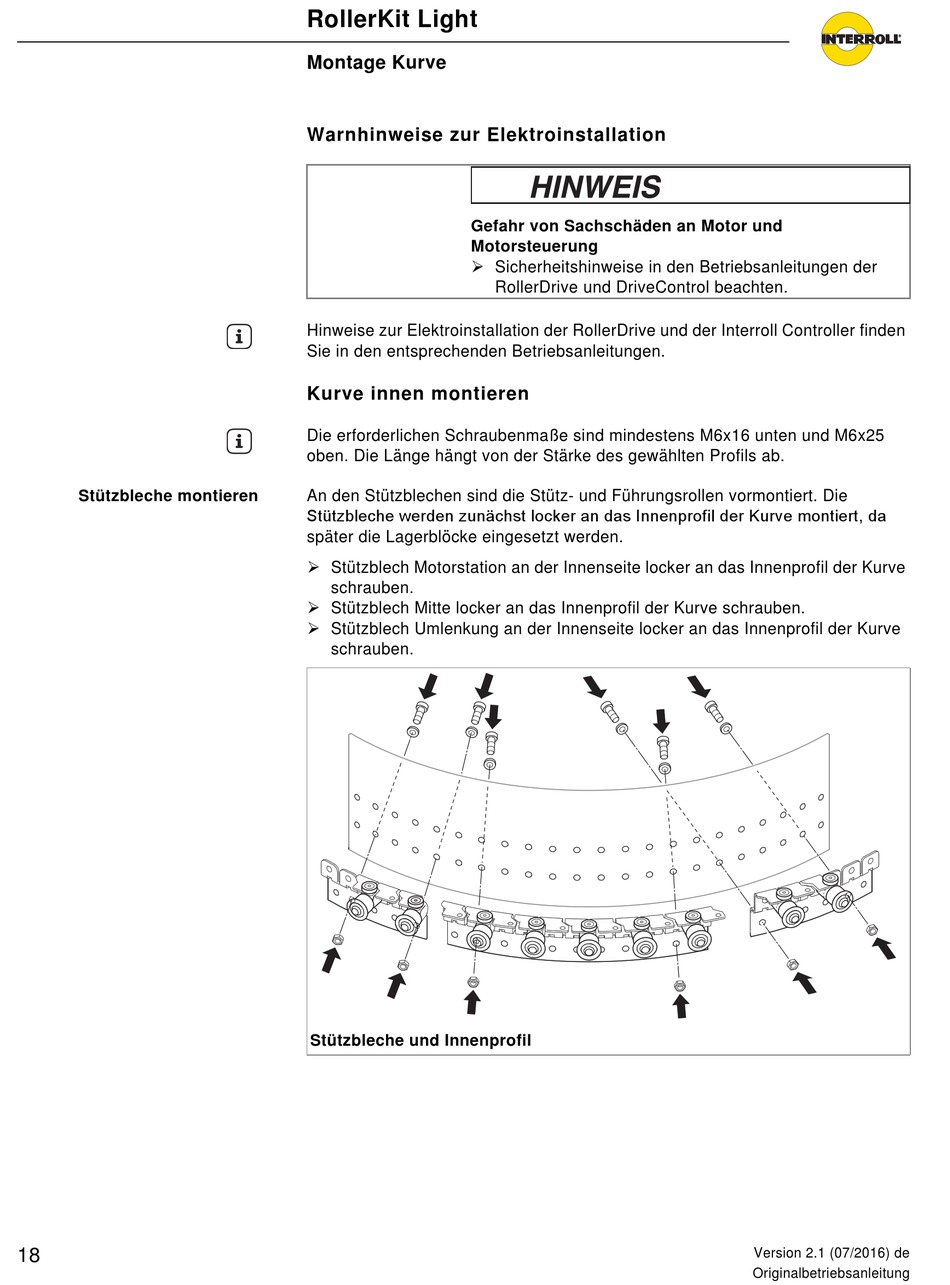

Stützbleche montieren
18
RollerKit Light
Montage Kurve

Warnhinweise zur Elektroinstallation

Gefahr von Sachschäden an Motor und
Motorsteuerung
 Sicherheitshinweise in den Betriebsanleitungen der
Tipp
Hinweise zur Elektroinstallation der RollerDrive und der Interroll Controller finden
Sie in den entsprechenden Betriebsanleitungen.

Kurve innen montieren

Tipp
Die erforderlichen Schraubenmaße sind mindestens M6x16 unten und M6x25
oben. Die Länge hängt von der Stärke des gewählten Profils ab.
An den Stützblechen sind die Stütz- und Führungsrollen vormontiert. Die
Stützbleche werden zunächst locker an das Innenprofil der Kurve montiert, da
später die Lagerblöcke eingesetzt werden.
 Stützblech Motorstation an der Innenseite locker an das Innenprofil der Kurve
schrauben.
 Stützblech Mitte locker an das Innenprofil der Kurve schrauben.
 Stützblech Umlenkung an der Innenseite locker an das Innenprofil der Kurve
schrauben.
Stützbleche und Innenprofil
RollerDrive und DriveControl beachten.
Version 2.1 (07/2016) de
Originalbetriebsanleitung
