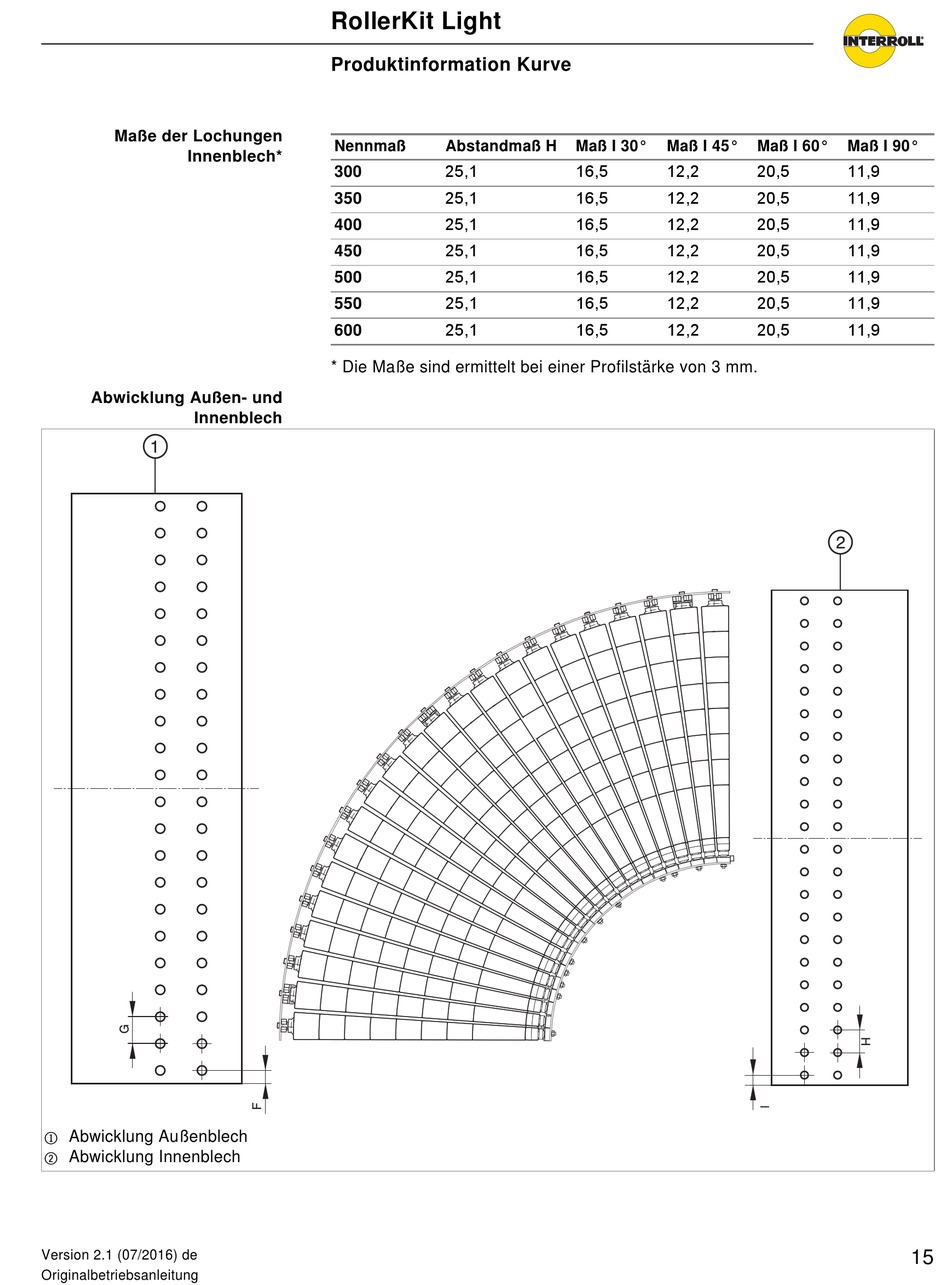

Maße der Lochungen
Innenblech*
Abwicklung Außen- und
Innenblech
Abwicklung Außenblech
1
Abwicklung Innenblech
2
Version 2.1 (07/2016) de
Originalbetriebsanleitung
RollerKit Light
Produktinformation Kurve
Nennmaß
Abstandmaß H
25,1
300
25,1
350
25,1
400
25,1
450
25,1
500
25,1
550
25,1
600
* Die Maße sind ermittelt bei einer Profilstärke von 3 mm.
Maß I 30°
Maß I 45°
16,5
12,2
16,5
12,2
16,5
12,2
16,5
12,2
16,5
12,2
16,5
12,2
16,5
12,2
Maß I 60°
Maß I 90°
20,5
11,9
20,5
11,9
20,5
11,9
20,5
11,9
20,5
11,9
20,5
11,9
20,5
11,9
15
