Auswechslung der Mähklingen
7.4
Die Mähklingen haben verschiedene Ausführungen für links- und
rechtsdrehende Mähscheiben. Die Schneidkante muss an der
Frontseite, in der Drehrichtung der Mähscheibe gesehen, nach
unten zeigen.
Die Mähklingen haben zwei Schneidkanten. Wenn eine Kante
abgenutzt ist, kann man die Klingen umdrehen und die zweite
Schneide benutzen.
Die beiden Mähklingen jeder Mähscheibe gleichzeitig auswechseln,
damit eine Unwucht in der Scheibe vermieden wird.
Führen Sie das Auswechseln der Mähklingen sorgfältig aus
und beachten Sie dabei die folgenden Anweisungen. Eine
falsch montierte Mähklinge kann in der näheren Umgebung
des SPLENDIMO Mähwerks zu ernsthaften Verletzungen und
erheblichen Schäden führen.
- Entfernen Sie eventuell vorhandene Verschmutzungen, um an
den Clip heranzukommen.

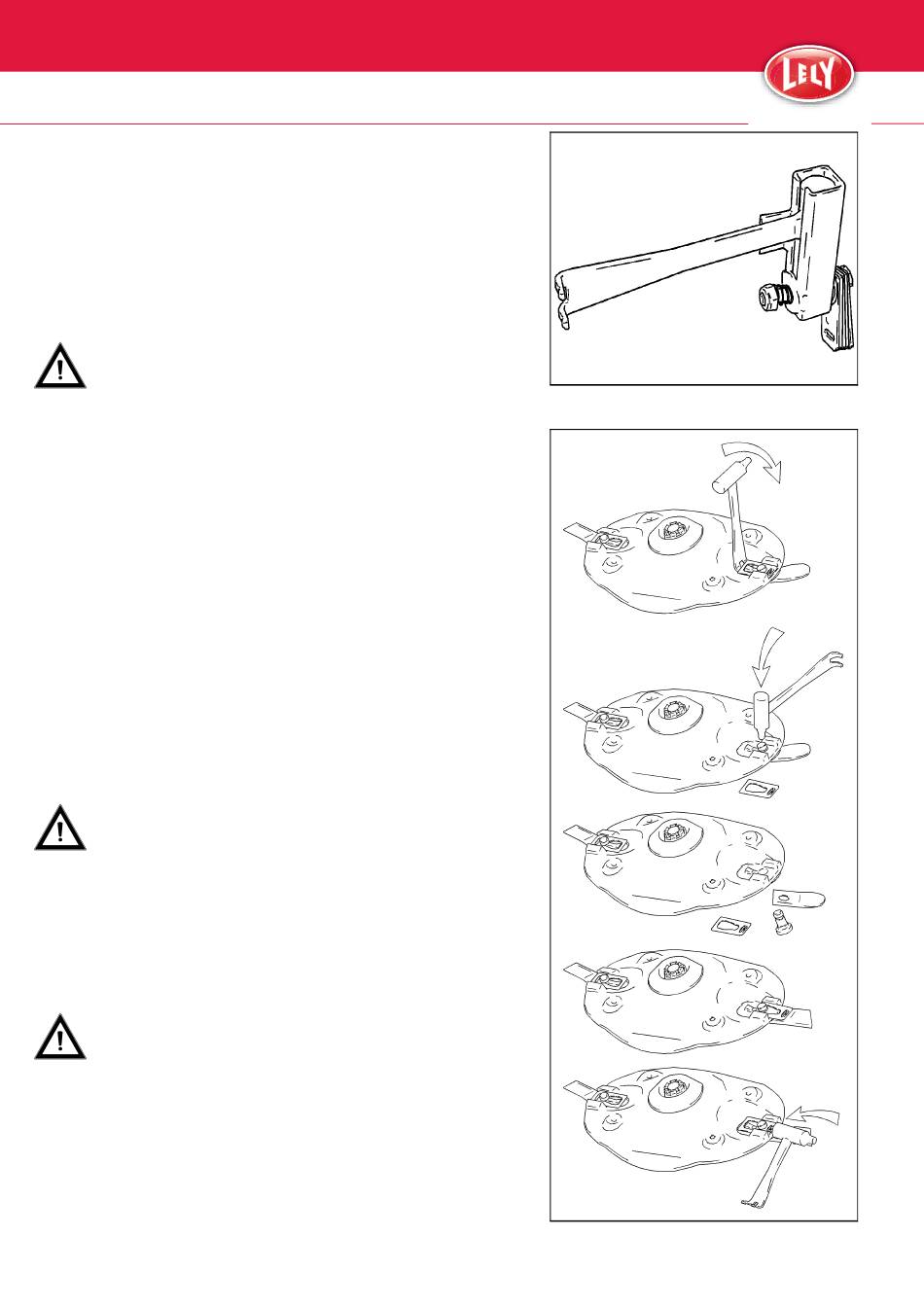

- Nehmen Sie das Werkzeug aus dem Halter am SPLENDIMO
Mähwerk (Abb. 20).
- Drehen Sie die Mähscheibe so, dass sich der Messerstift der
auszuwechselnden Mähklinge über der Öffnung in der Gleitkufe
befindet.
- Haken Sie die Gabel des Werkzeugs hinter dem Clip ein (A, Abb.
21).
- Bewegen Sie das Werkzeug nach außen, so dass sich der Clip von
der Sicherungsnocke löst und vom Messerstift entfernt werden
kann.
- Entfernen Sie den Clip.
- Entfernen Sie den Messerstift. Verwenden Sie eventuell den
Spitzhammer des Werkzeugs, um einen festsitzenden Stift zu
lösen (B).
- Die Mähklinge ist jetzt lose und kann durch eine neue ersetzt
werden (C).
- Prüfen Sie den Messerstift auf Verschleiß. Bei Anzeichen
von Verschleiß darf ein Messerstift nicht mehr verwendet
werden.
- Sichern Sie den Messerstift immer mit einem neuen Clip.
- Teile in umgekehrter Reihenfolge montieren.
- Bringen Sie die Mähklinge mit dem Messerstift unter die
Mähscheibe.
- Bringen Sie den Clip in der Nut des Messerstiftes an (D).
- Schlagen Sie den Clip mit dem Hammer des Werkzeugs weiter in
die Nut des Messerstifts und über die Sicherungsnocke der
Mähscheibe (E).
- Prüfen Sie, ob der Clip vorschriftsmäßig über die
Sicherungsnocke der Mähscheibe gesichert ist!
- Bringen Sie das Werkzeug wieder in dem Halter am SPLENDIMO-
Mähwerk an.
A
B
C
D
E
